Y/G
N
L
S
Y/G
2(N)
1(L)
W
Outdoor unit

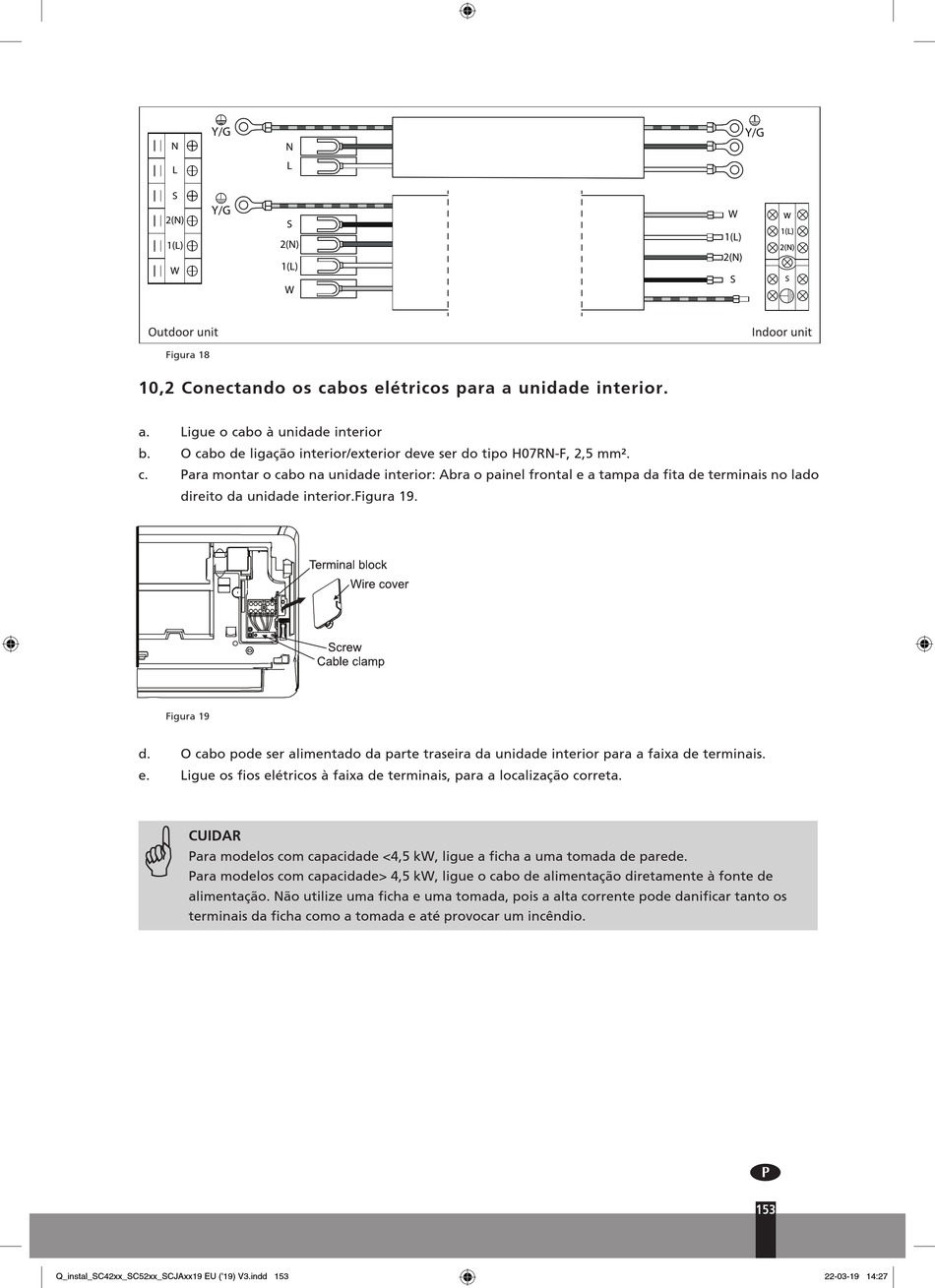

Figura 18
10,2 Conectando os cabos elétricos para a unidade interior.
a. Ligue o cabo à unidade interior
b. O cabo de ligação interior/exterior deve ser do tipo H07RN-F, 2,5 mm².
c. Para montar o cabo na unidade interior: Abra o painel frontal e a tampa da fita de terminais no lado
direito da unidade interior.Figura 19.
Figura 19
d. O cabo pode ser alimentado da parte traseira da unidade interior para a faixa de terminais.
e. Ligue os fios elétricos à faixa de terminais, para a localização correta.
G
CUIDAR
Para modelos com capacidade <4,5 kW, ligue a ficha a uma tomada de parede.
Para modelos com capacidade> 4,5 kW, ligue o cabo de alimentação diretamente à fonte de
alimentação. Não utilize uma ficha e uma tomada, pois a alta corrente pode danificar tanto os
terminais da ficha como a tomada e até provocar um incêndio.
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 153
N
L
S
2(N)
1(L)
W
Y/G
W
W
1(L)
1(L)
2(N)
2(N)
S
S
Indoor unit
9
