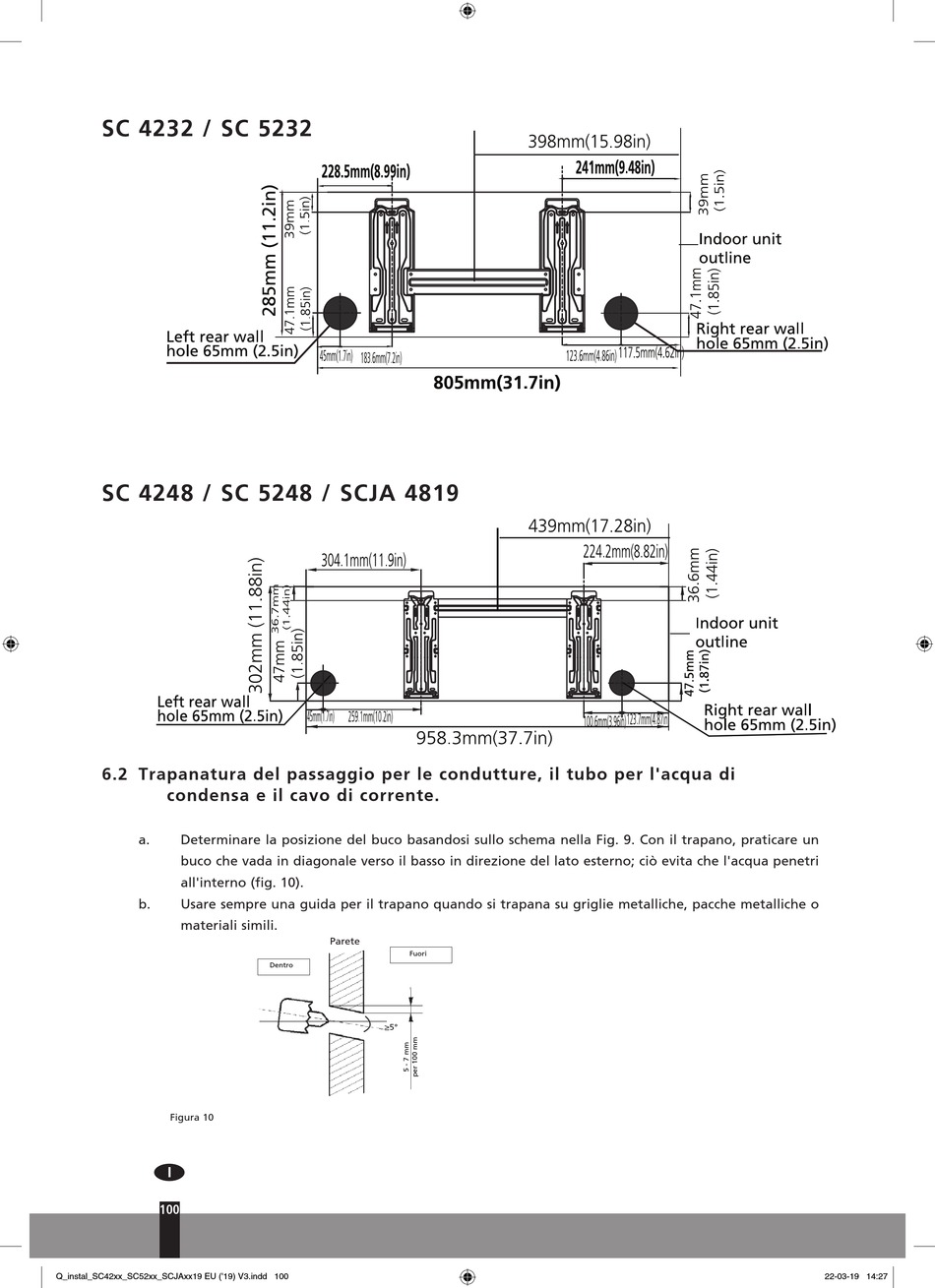

SC 4232 / SC 5232
SC 4248 / SC 5248 / SCJA 4819
90
40
6.2 Trapanatura del passaggio per le condutture, il tubo per l'acqua di
condensa e il cavo di corrente.
133
a. Determinare la posizione del buco basandosi sullo schema nella Fig. 9. Con il trapano, praticare un
buco che vada in diagonale verso il basso in direzione del lato esterno; ciò evita che l'acqua penetri
all'interno (fig. 10).
b. Usare sempre una guida per il trapano quando si trapana su griglie metalliche, pacche metalliche o
materiali simili.
Figura 10
>
100 100
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 100
70 70
750
920
50
Parete
Fuori
Dentro
≥5°
