G
VORSICHT
Bei Modellen mit einer Kapazität von bis zu 4,5 kW, stecken Sie den Netzstecker in einer
Wandsteckdose.
Bei Modellen mit einer Kapazität von über 4,5 kW, verbinden Sie das Netzkabel direkt mit dem
Stromnetz. Verwenden Sie keinen Netzstecker und keine Steckdose, da die Hochspannung
sowohl die Kontakte des Netzsteckers als auch die Steckdose beschädigen und sogar einen Brand
verursachen kann.
Y/G
N
L
S
Y/G
2(N)
1(L)
W
Outdoor unit
Abbildung 18

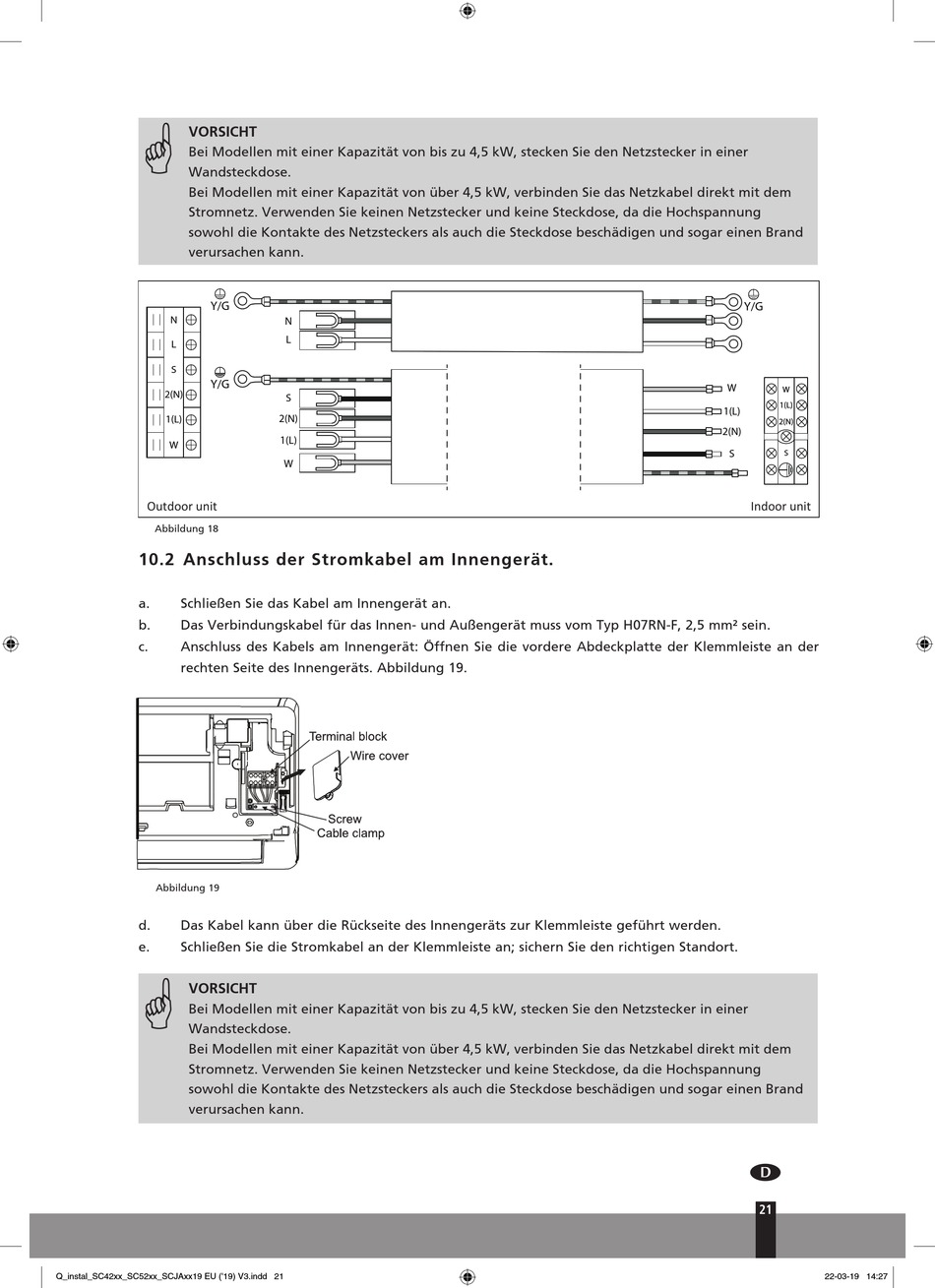

10.2 Anschluss der Stromkabel am Innengerät.
a. Schließen Sie das Kabel am Innengerät an.
b. Das Verbindungskabel für das Innen- und Außengerät muss vom Typ H07RN-F, 2,5 mm² sein.
c. Anschluss des Kabels am Innengerät: Öffnen Sie die vordere Abdeckplatte der Klemmleiste an der
rechten Seite des Innengeräts. Abbildung 19.
Abbildung 19
d. Das Kabel kann über die Rückseite des Innengeräts zur Klemmleiste geführt werden.
e. Schließen Sie die Stromkabel an der Klemmleiste an; sichern Sie den richtigen Standort.
G
VORSICHT
Bei Modellen mit einer Kapazität von bis zu 4,5 kW, stecken Sie den Netzstecker in einer
Wandsteckdose.
Bei Modellen mit einer Kapazität von über 4,5 kW, verbinden Sie das Netzkabel direkt mit dem
Stromnetz. Verwenden Sie keinen Netzstecker und keine Steckdose, da die Hochspannung
sowohl die Kontakte des Netzsteckers als auch die Steckdose beschädigen und sogar einen Brand
verursachen kann.
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 21
N
L
S
2(N)
1(L)
W
Y/G
W
W
1(L)
1(L)
2(N)
2(N)
S
S
Indoor unit
2
21 21
