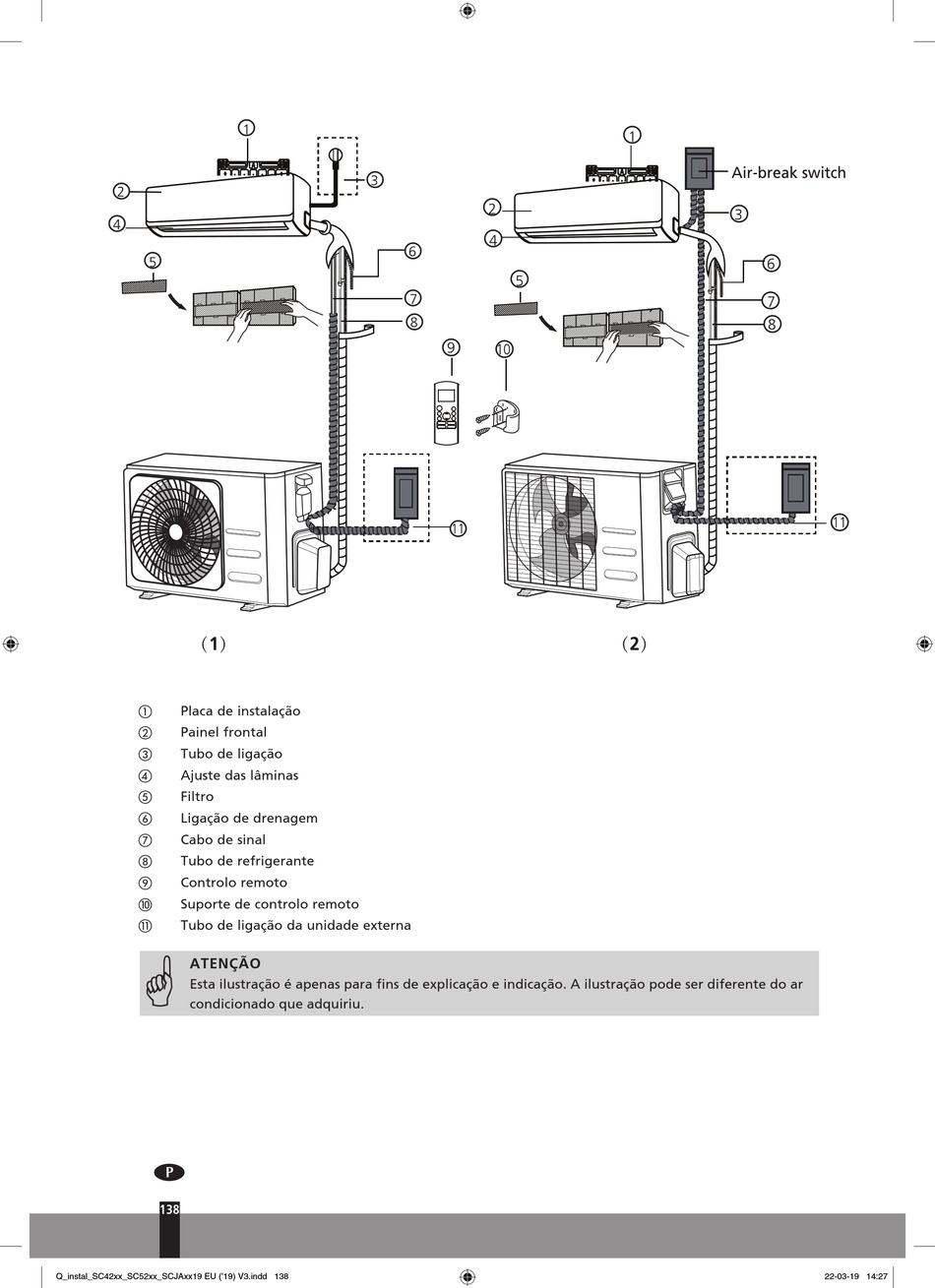

Placa de instalação

Painel frontal

Tubo de ligação

Ajuste das lâminas

Filtro

Ligação de drenagem

Cabo de sinal

Tubo de refrigerante

Controlo remoto

Suporte de controlo remoto

Tubo de ligação da unidade externa

G
ATENÇÃO
Esta ilustração é apenas para fins de explicação e indicação. A ilustração pode ser diferente do ar
condicionado que adquiriu.
9
