Qlima SC42 Serie Installationshandbuch Seite 53

GAUCHE
Plus de 30 cm.
AVANT
Plus de 200 cm.
Plus de 30cm

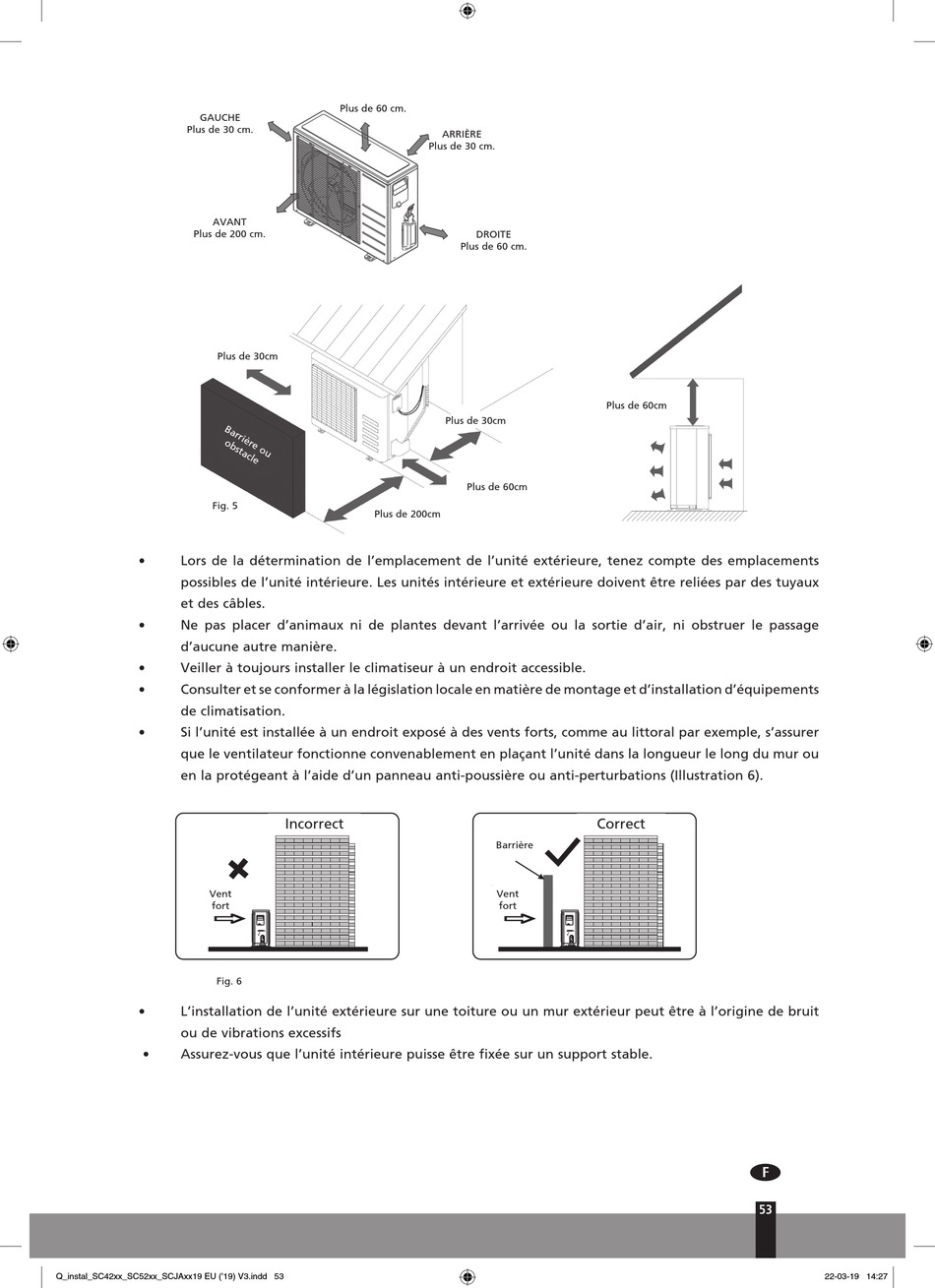

Fig. 5
• Lors de la détermination de l'emplacement de l'unité extérieure, tenez compte des emplacements
possibles de l'unité intérieure. Les unités intérieure et extérieure doivent être reliées par des tuyaux
et des câbles.
• Ne pas placer d'animaux ni de plantes devant l'arrivée ou la sortie d'air, ni obstruer le passage
d'aucune autre manière.
• Veiller à toujours installer le climatiseur à un endroit accessible.
• Consulter et se conformer à la législation locale en matière de montage et d'installation d'équipements
de climatisation.
• Si l'unité est installée à un endroit exposé à des vents forts, comme au littoral par exemple, s'assurer
que le ventilateur fonctionne convenablement en plaçant l'unité dans la longueur le long du mur ou
en la protégeant à l'aide d'un panneau anti-poussière ou anti-perturbations (Illustration 6).
Strong
Vent
wind
fort
Fig. 6
• L'installation de l'unité extérieure sur une toiture ou un mur extérieur peut être à l'origine de bruit
ou de vibrations excessifs
• Assurez-vous que l'unité intérieure puisse être fixée sur un support stable.
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 53
Plus de 60 cm.
ARRIÈRE
Plus de 30 cm.
Plus de 30cm
Plus de 200cm
Incorrect
Incorrect
DROITE
Plus de 60 cm.
Plus de 60cm
Plus de 60cm
Correct
Correct
Barrière
Barrier
Strong
Vent
wind
fort
3
53 53
22-03-19 14:27
