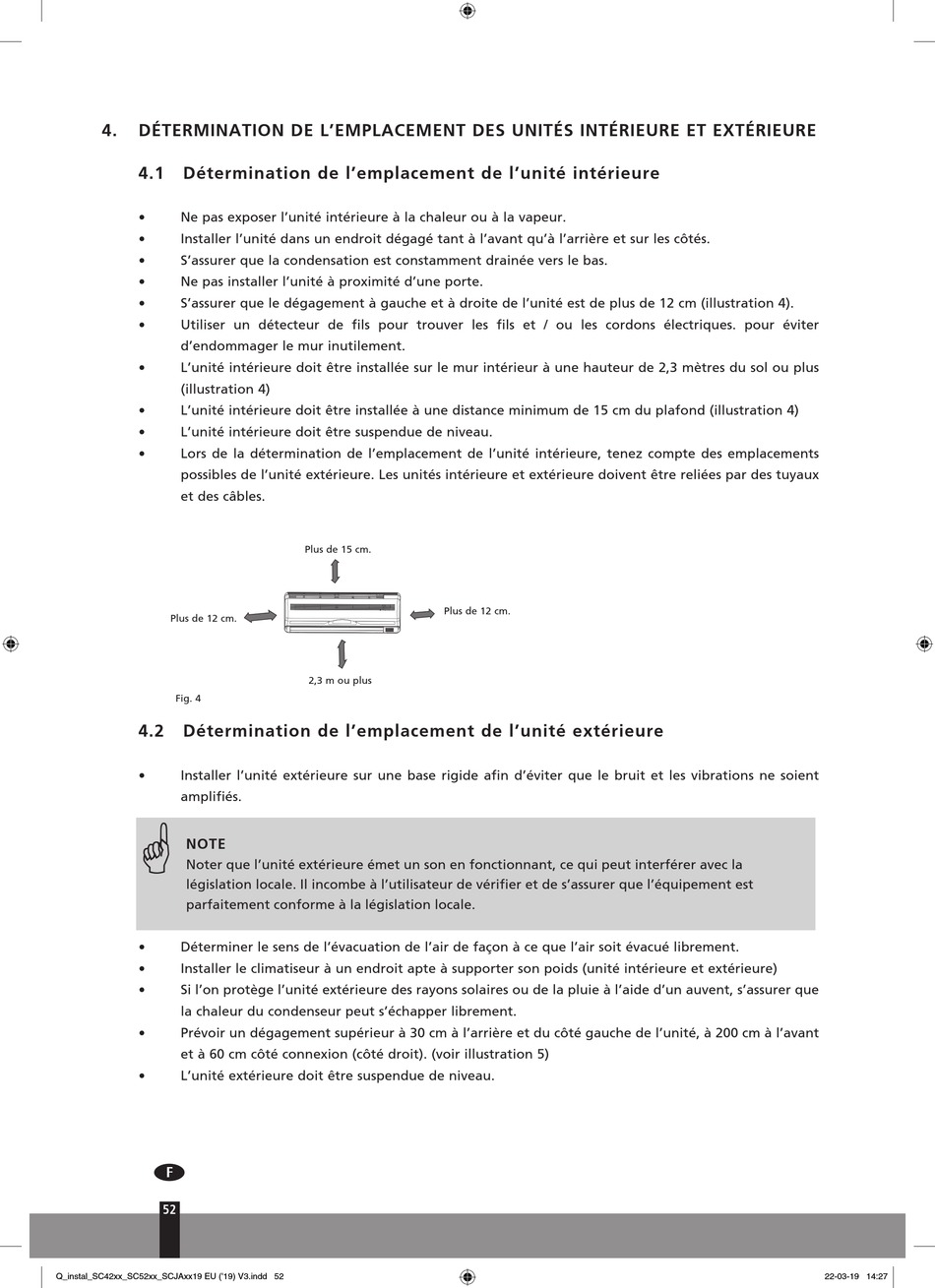

4. D ÉTERMINATION DE L'EMPLACEMENT DES UNITÉS INTÉRIEURE ET EXTÉRIEURE
4.1 Détermination de l'emplacement de l'unité intérieure
• Ne pas exposer l'unité intérieure à la chaleur ou à la vapeur.
• Installer l'unité dans un endroit dégagé tant à l'avant qu'à l'arrière et sur les côtés.
• S'assurer que la condensation est constamment drainée vers le bas.
• Ne pas installer l'unité à proximité d'une porte.
• S'assurer que le dégagement à gauche et à droite de l'unité est de plus de 12 cm (illustration 4).
• Utiliser un détecteur de fils pour trouver les fils et / ou les cordons électriques. pour éviter
d'endommager le mur inutilement.
• L'unité intérieure doit être installée sur le mur intérieur à une hauteur de 2,3 mètres du sol ou plus
(illustration 4)
• L'unité intérieure doit être installée à une distance minimum de 15 cm du plafond (illustration 4)
• L'unité intérieure doit être suspendue de niveau.
• Lors de la détermination de l'emplacement de l'unité intérieure, tenez compte des emplacements
possibles de l'unité extérieure. Les unités intérieure et extérieure doivent être reliées par des tuyaux
et des câbles.
Plus de 12 cm.
Fig. 4
4.2 Détermination de l'emplacement de l'unité extérieure
• Installer l'unité extérieure sur une base rigide afin d'éviter que le bruit et les vibrations ne soient
amplifiés.
G
NOTE
Noter que l'unité extérieure émet un son en fonctionnant, ce qui peut interférer avec la
législation locale. Il incombe à l'utilisateur de vérifier et de s'assurer que l'équipement est
parfaitement conforme à la législation locale.
• Déterminer le sens de l'évacuation de l'air de façon à ce que l'air soit évacué librement.
• Installer le climatiseur à un endroit apte à supporter son poids (unité intérieure et extérieure)
• Si l'on protège l'unité extérieure des rayons solaires ou de la pluie à l'aide d'un auvent, s'assurer que
la chaleur du condenseur peut s'échapper librement.
• Prévoir un dégagement supérieur à 30 cm à l'arrière et du côté gauche de l'unité, à 200 cm à l'avant
et à 60 cm côté connexion (côté droit). (voir illustration 5)
• L'unité extérieure doit être suspendue de niveau.
3
52 52
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 52
Plus de 15 cm.
Plus de 12 cm.
2,3 m ou plus
