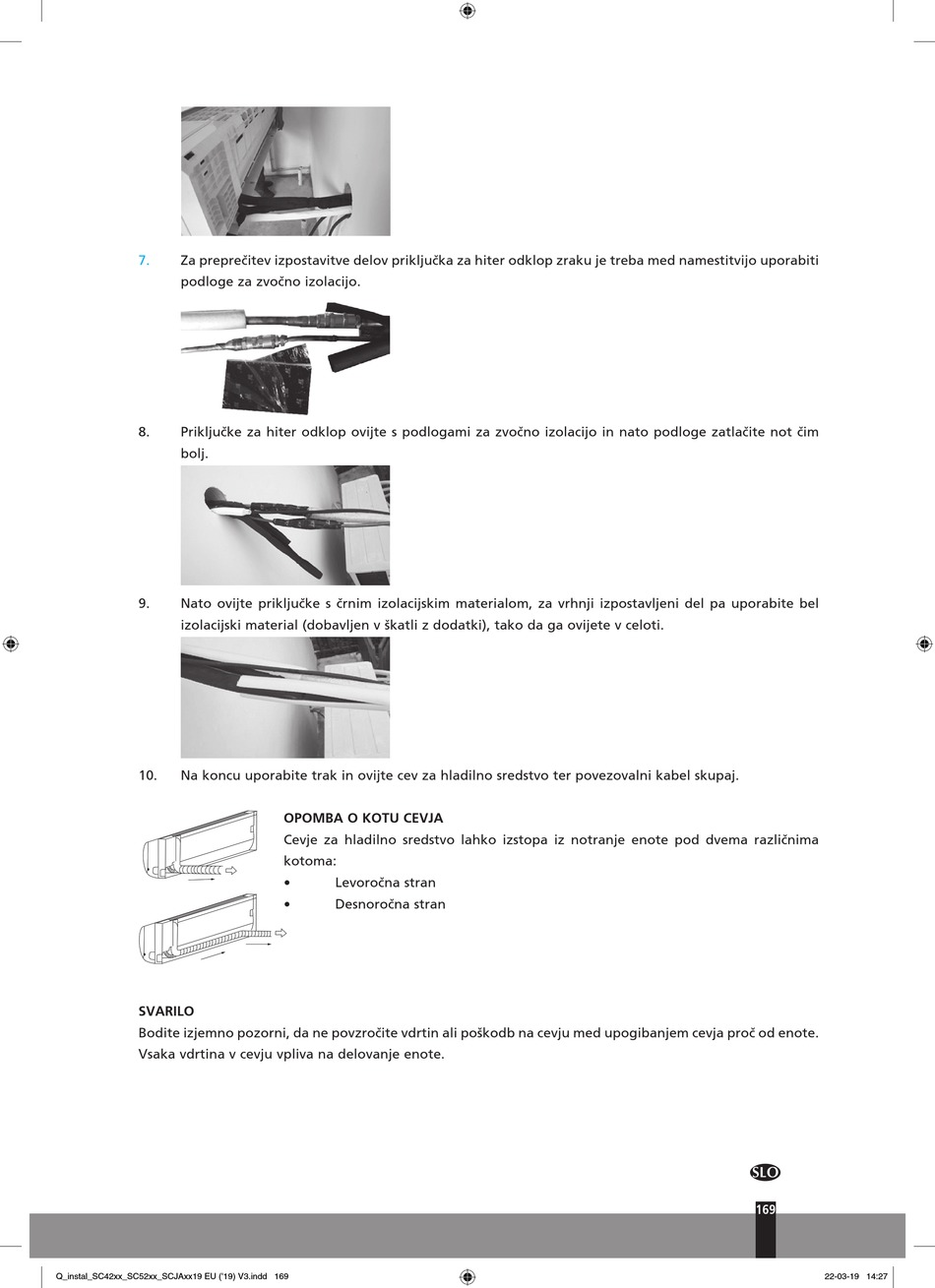

Qlima SC42 Serie Installationshandbuch Seite 169

7. Za preprečitev izpostavitve delov priključka za hiter odklop zraku je treba med namestitvijo uporabiti
podloge za zvočno izolacijo.
8. Priključke za hiter odklop ovijte s podlogami za zvočno izolacijo in nato podloge zatlačite not čim
bolj.
9. Nato ovijte priključke s črnim izolacijskim materialom, za vrhnji izpostavljeni del pa uporabite bel
izolacijski material (dobavljen v škatli z dodatki), tako da ga ovijete v celoti.
10. Na koncu uporabite trak in ovijte cev za hladilno sredstvo ter povezovalni kabel skupaj.
SVARILO
Bodite izjemno pozorni, da ne povzročite vdrtin ali poškodb na cevju med upogibanjem cevja proč od enote.
Vsaka vdrtina v cevju vpliva na delovanje enote.
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 169
OPOMBA O KOTU CEVJA
Cevje za hladilno sredstvo lahko izstopa iz notranje enote pod dvema različnima
kotoma:
• Levoročna stran
• Desnoročna stran
y
