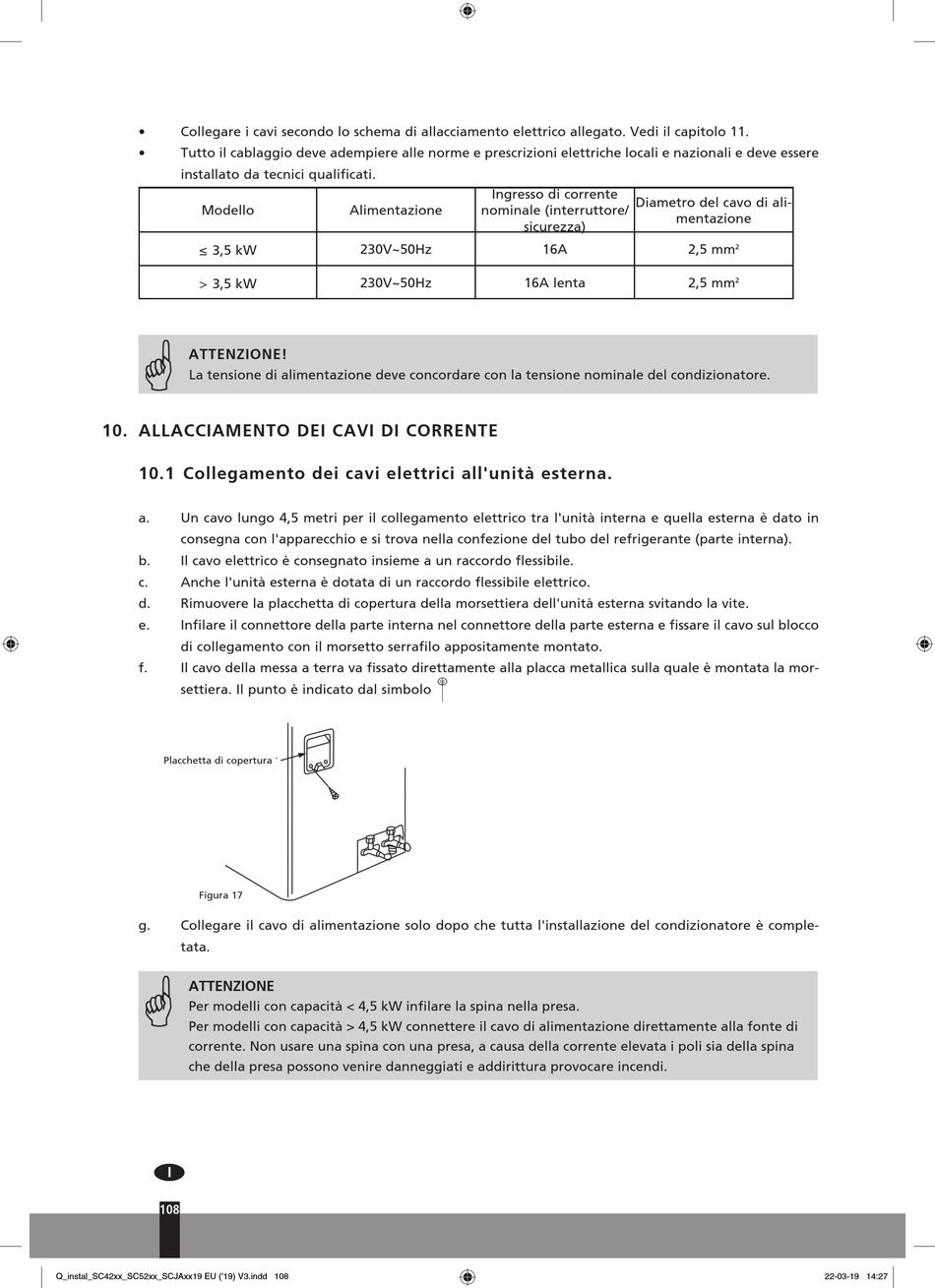

• Collegare i cavi secondo lo schema di allacciamento elettrico allegato. Vedi il capitolo 11.
• Tutto il cablaggio deve adempiere alle norme e prescrizioni elettriche locali e nazionali e deve essere
installato da tecnici qualificati.
Modello
≤ 3,5 kW
> 3,5 kW
G
ATTENZIONE!
La tensione di alimentazione deve concordare con la tensione nominale del condizionatore.
10. ALLACCIAMENTO DEI CAVI DI CORRENTE
10.1 C ollegamento dei cavi elettrici all'unità esterna.
a. Un cavo lungo 4,5 metri per il collegamento elettrico tra l'unità interna e quella esterna è dato in
consegna con l'apparecchio e si trova nella confezione del tubo del refrigerante (parte interna).
b. Il cavo elettrico è consegnato insieme a un raccordo flessibile.
c. Anche l'unità esterna è dotata di un raccordo flessibile elettrico.
d. Rimuovere la placchetta di copertura della morsettiera dell'unità esterna svitando la vite.
e. Infilare il connettore della parte interna nel connettore della parte esterna e fissare il cavo sul blocco
di collegamento con il morsetto serrafilo appositamente montato.
f. Il cavo della messa a terra va fissato direttamente alla placca metallica sulla quale è montata la mor-
settiera. Il punto è indicato dal simbolo
Placchetta di copertura
Figura 17
g. Collegare il cavo di alimentazione solo dopo che tutta l'installazione del condizionatore è comple-
tata.
G
ATTENZIONE
Per modelli con capacità < 4,5 kW infilare la spina nella presa.
Per modelli con capacità > 4,5 kW connettere il cavo di alimentazione direttamente alla fonte di
corrente. Non usare una spina con una presa, a causa della corrente elevata i poli sia della spina
che della presa possono venire danneggiati e addirittura provocare incendi.
>
