Qlima SC42 Serie Installationshandbuch Seite 18

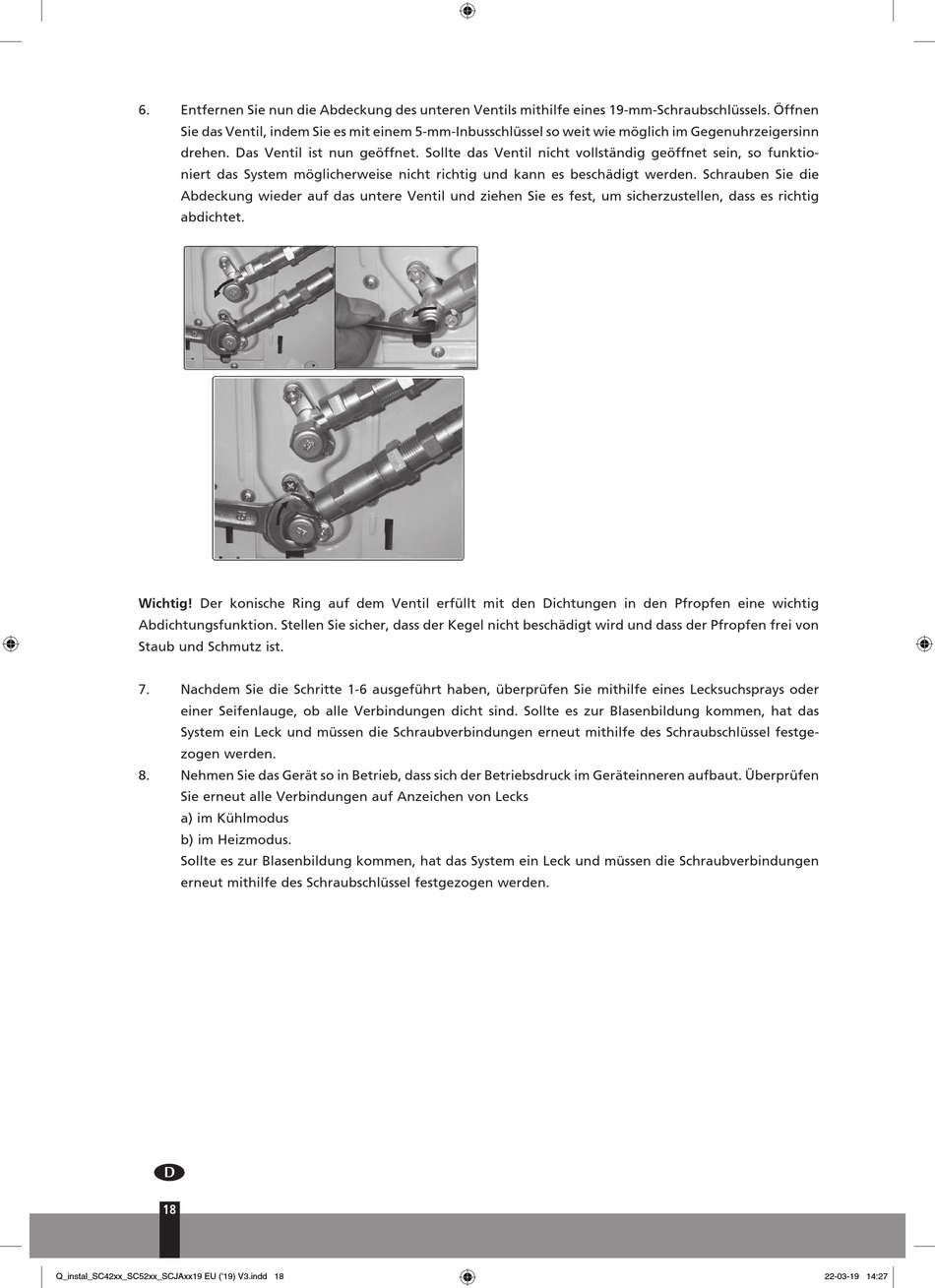

6. Entfernen Sie nun die Abdeckung des unteren Ventils mithilfe eines 19-mm-Schraubschlüssels. Öffnen
Sie das Ventil, indem Sie es mit einem 5-mm-Inbusschlüssel so weit wie möglich im Gegenuhrzeigersinn
drehen. Das Ventil ist nun geöffnet. Sollte das Ventil nicht vollständig geöffnet sein, so funktio-
niert das System möglicherweise nicht richtig und kann es beschädigt werden. Schrauben Sie die
Abdeckung wieder auf das untere Ventil und ziehen Sie es fest, um sicherzustellen, dass es richtig
abdichtet.
Wichtig! Der konische Ring auf dem Ventil erfüllt mit den Dichtungen in den Pfropfen eine wichtig
Abdichtungsfunktion. Stellen Sie sicher, dass der Kegel nicht beschädigt wird und dass der Pfropfen frei von
Staub und Schmutz ist.
7. Nachdem Sie die Schritte 1-6 ausgeführt haben, überprüfen Sie mithilfe eines Lecksuchsprays oder
einer Seifenlauge, ob alle Verbindungen dicht sind. Sollte es zur Blasenbildung kommen, hat das
System ein Leck und müssen die Schraubverbindungen erneut mithilfe des Schraubschlüssel festge-
zogen werden.
8. Nehmen Sie das Gerät so in Betrieb, dass sich der Betriebsdruck im Geräteinneren aufbaut. Überprüfen
Sie erneut alle Verbindungen auf Anzeichen von Lecks
a) im Kühlmodus
b) im Heizmodus.
Sollte es zur Blasenbildung kommen, hat das System ein Leck und müssen die Schraubverbindungen
erneut mithilfe des Schraubschlüssel festgezogen werden.
