SC 4232 / SC 5232
SC 4248 / SC 5248 / SCJA 4819

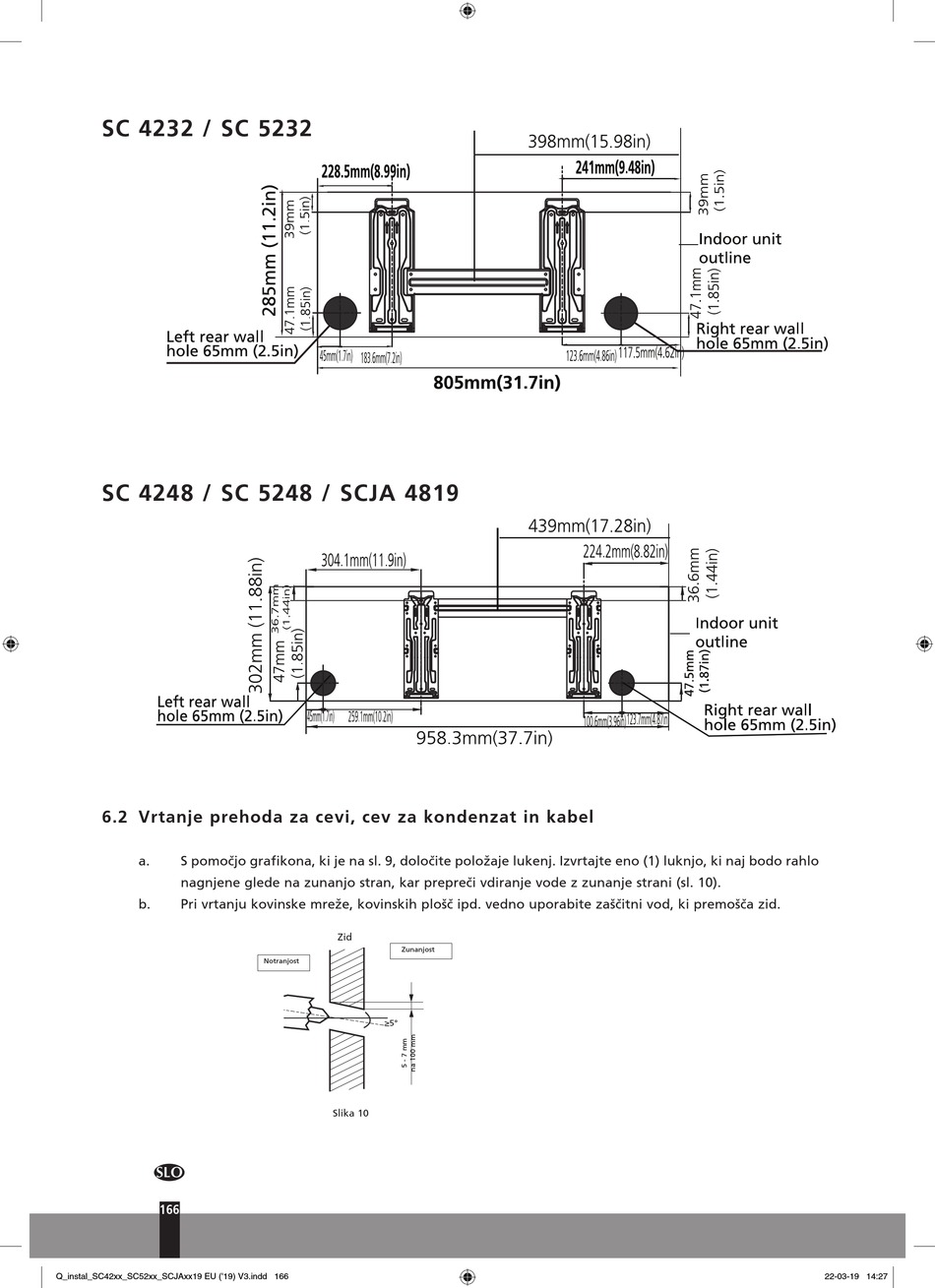

6.2 Vrtanje prehoda za cevi, cev za kondenzat in kabel
a. S pomočjo grafikona, ki je na sl. 9, določite položaje lukenj. Izvrtajte eno (1) luknjo, ki naj bodo rahlo
nagnjene glede na zunanjo stran, kar prepreči vdiranje vode z zunanje strani (sl. 10).
b. Pri vrtanju kovinske mreže, kovinskih plošč ipd. vedno uporabite zaščitni vod, ki premošča zid.
y
166 166
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 166
Zid
Zunanjost
Notranjost
≥5°
Slika 10
