6. M ONTAGE DER INSTALLATIONSPLATTE UND DURCHBRUCH DER ÖFFNUNG
FÜR DIE LEITUNGEN
6.1 Montage der Installationsplatte des Innengeräts.
WARNUNG!
Verwenden Sie einen Kabeldetektor, um elektrische Leitungen und Rohre in der Wand zu
entdecken, bevor Sie die erforderlichen Löcher bohren, um unnötige Schäden an der Wand zu
vermeiden oder gefährliche Situationen zu verhindern.

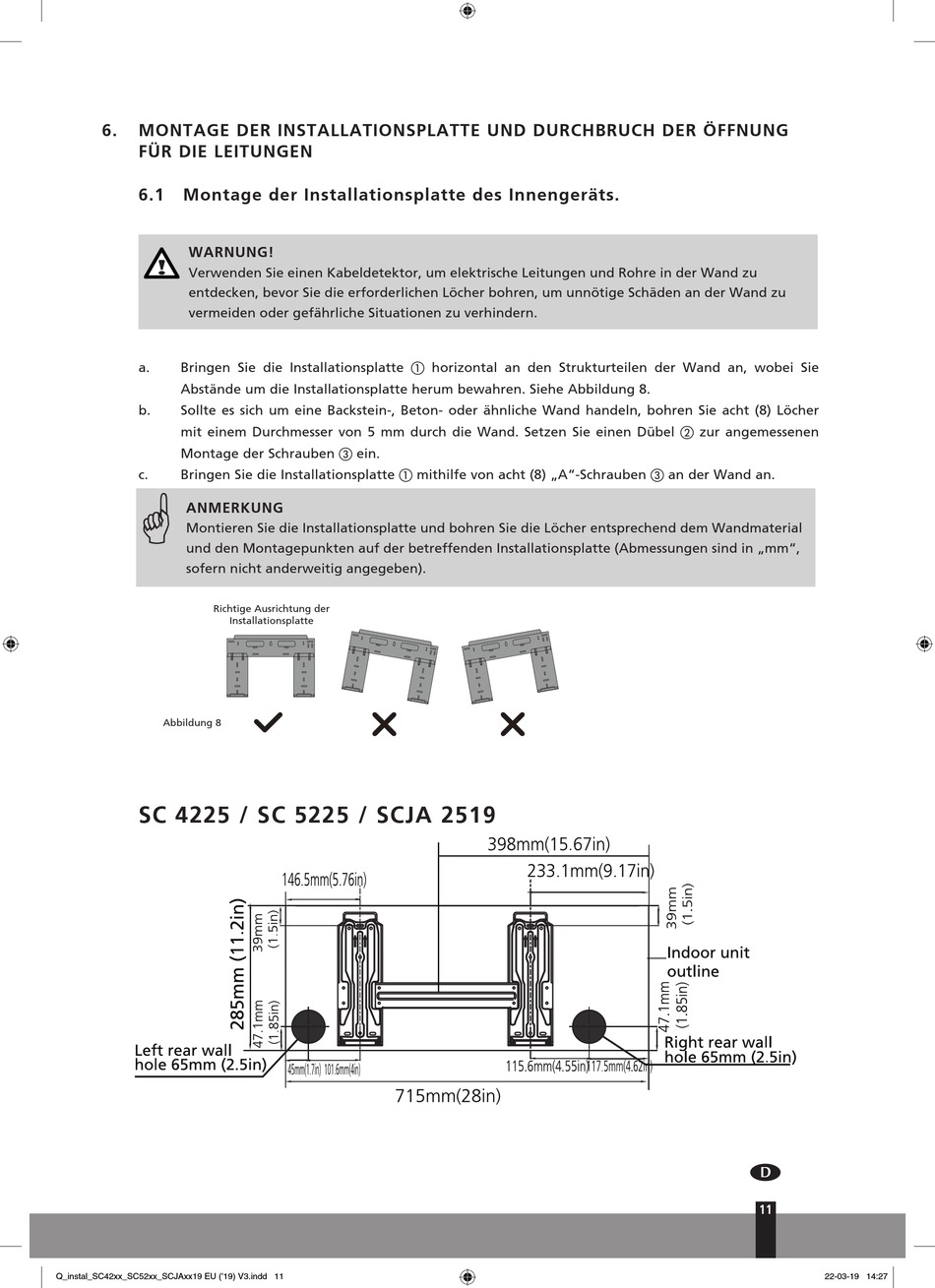

a. Bringen Sie die Installationsplatte  horizontal an den Strukturteilen der Wand an, wobei Sie
Abstände um die Installationsplatte herum bewahren. Siehe Abbildung 8.
b. Sollte es sich um eine Backstein-, Beton- oder ähnliche Wand handeln, bohren Sie acht (8) Löcher
mit einem Durchmesser von 5 mm durch die Wand. Setzen Sie einen Dübel  zur angemessenen
Montage der Schrauben  ein.
c. Bringen Sie die Installationsplatte  mithilfe von acht (8) „A"-Schrauben  an der Wand an.
G

ANMERKUNG

Montieren Sie die Installationsplatte und bohren Sie die Löcher entsprechend dem Wandmaterial
und den Montagepunkten auf der betreffenden Installationsplatte (Abmessungen sind in „mm",
sofern nicht anderweitig angegeben).
Richtige Ausrichtung der
Installationsplatte
Abbildung 8
SC 4225 / SC 5225 / SCJA 2519
