Y/G
N
L
S
Y/G
2(N)
1(L)
W
Outdoor unit

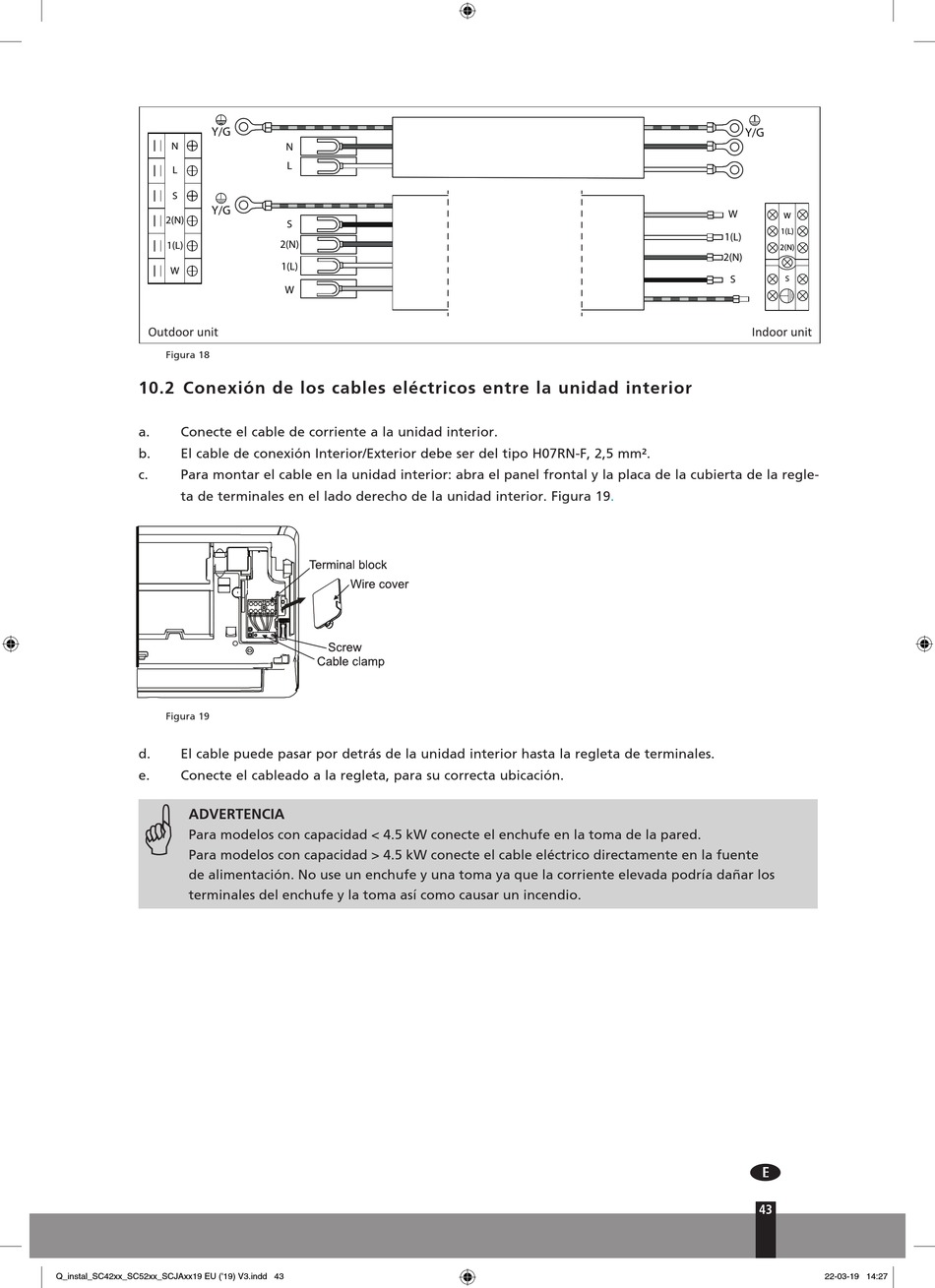

Figura 18
10.2 C onexión de los cables eléctricos entre la unidad interior
a. Conecte el cable de corriente a la unidad interior.
b. El cable de conexión Interior/Exterior debe ser del tipo H07RN-F, 2,5 mm².
c. Para montar el cable en la unidad interior: abra el panel frontal y la placa de la cubierta de la regle-
ta de terminales en el lado derecho de la unidad interior. Figura
Figura 19
d. El cable puede pasar por detrás de la unidad interior hasta la regleta de terminales.
e. Conecte el cableado a la regleta, para su correcta ubicación.
G
ADVERTENCIA
Para modelos con capacidad < 4.5 kW conecte el enchufe en la toma de la pared.
Para modelos con capacidad > 4.5 kW conecte el cable eléctrico directamente en la fuente
de alimentación. No use un enchufe y una toma ya que la corriente elevada podría dañar los
terminales del enchufe y la toma así como causar un incendio.
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 43
N
L
S
2(N)
1(L)
W
Y/G
W
1(L)
2(N)
S
Indoor unit
19.
5
43 43
W
1(L)
2(N)
S
