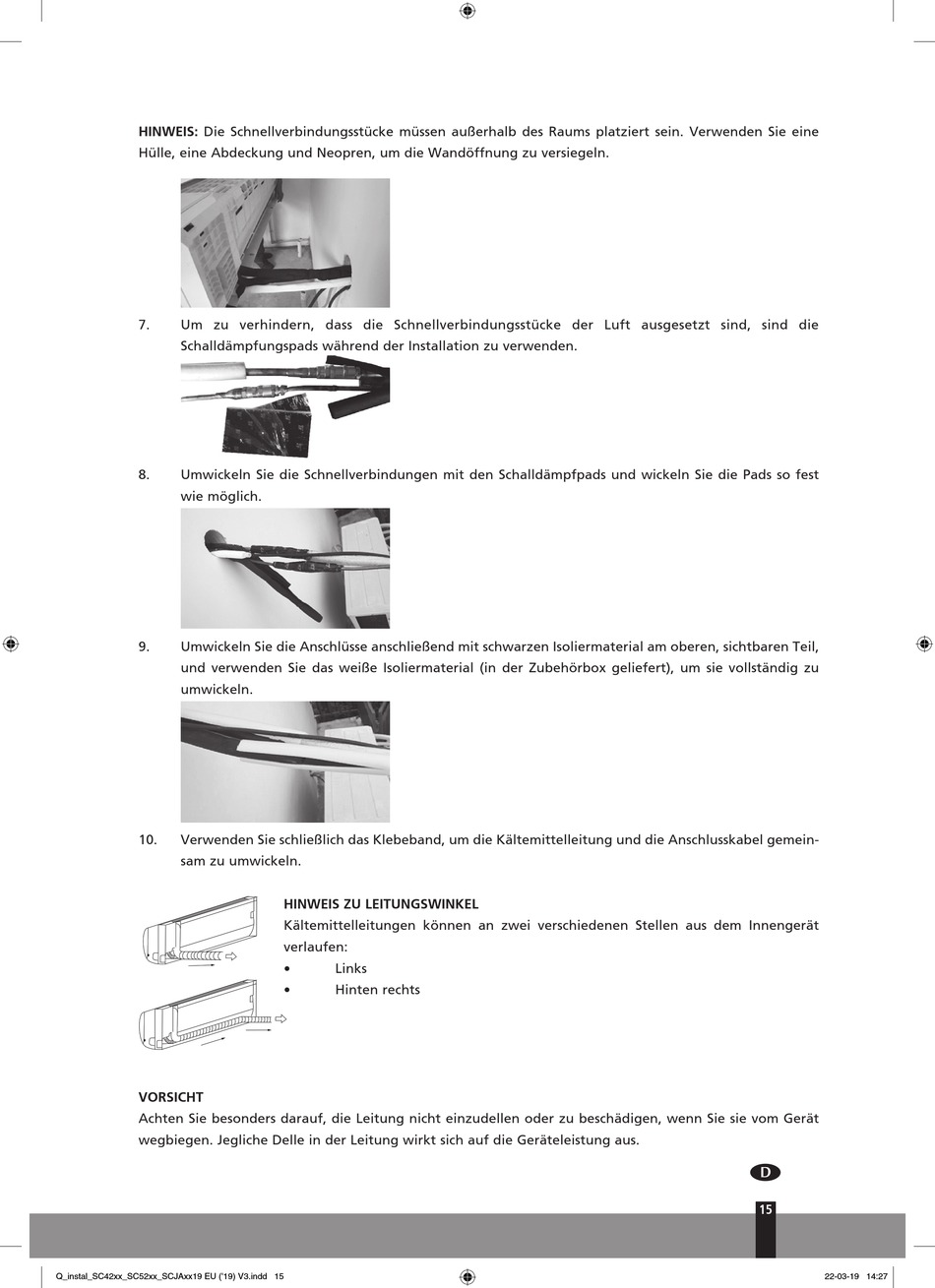

Qlima SC42 Serie Installationshandbuch Seite 15

HINWEIS: Die Schnellverbindungsstücke müssen außerhalb des Raums platziert sein. Verwenden Sie eine
Hülle, eine Abdeckung und Neopren, um die Wandöffnung zu versiegeln.
7. Um zu verhindern, dass die Schnellverbindungsstücke der Luft ausgesetzt sind, sind die
Schalldämpfungspads während der Installation zu verwenden.
8. Umwickeln Sie die Schnellverbindungen mit den Schalldämpfpads und wickeln Sie die Pads so fest
wie möglich.
9. Umwickeln Sie die Anschlüsse anschließend mit schwarzen Isoliermaterial am oberen, sichtbaren Teil,
und verwenden Sie das weiße Isoliermaterial (in der Zubehörbox geliefert), um sie vollständig zu
umwickeln.
10. Verwenden Sie schließlich das Klebeband, um die Kältemittelleitung und die Anschlusskabel gemein-
sam zu umwickeln.
VORSICHT
Achten Sie besonders darauf, die Leitung nicht einzudellen oder zu beschädigen, wenn Sie sie vom Gerät
wegbiegen. Jegliche Delle in der Leitung wirkt sich auf die Geräteleistung aus.
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 15
HINWEIS ZU LEITUNGSWINKEL
Kältemittelleitungen können an zwei verschiedenen Stellen aus dem Innengerät
verlaufen:
• Links
• Hinten rechts
2
