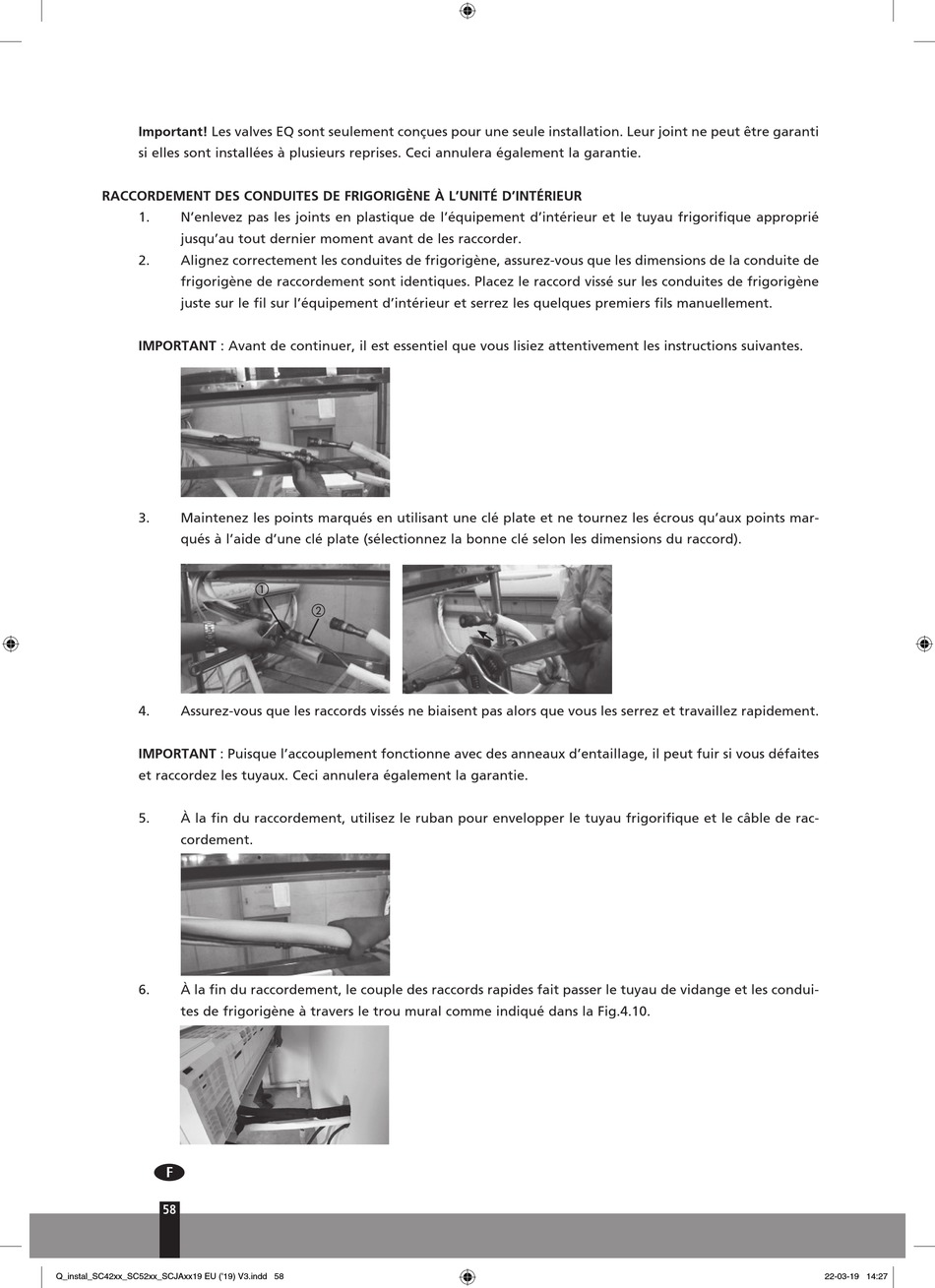

Important! Les valves EQ sont seulement conçues pour une seule installation. Leur joint ne peut être garanti
si elles sont installées à plusieurs reprises. Ceci annulera également la garantie.
RACCORDEMENT DES CONDUITES DE FRIGORIGÈNE À L'UNITÉ D'INTÉRIEUR
1. N'enlevez pas les joints en plastique de l'équipement d'intérieur et le tuyau frigorifique approprié
jusqu'au tout dernier moment avant de les raccorder.
2. Alignez correctement les conduites de frigorigène, assurez-vous que les dimensions de la conduite de
frigorigène de raccordement sont identiques. Placez le raccord vissé sur les conduites de frigorigène
juste sur le fil sur l'équipement d'intérieur et serrez les quelques premiers fils manuellement.
IMPORTANT : Avant de continuer, il est essentiel que vous lisiez attentivement les instructions suivantes.
3. Maintenez les points marqués en utilisant une clé plate et ne tournez les écrous qu'aux points mar-
qués à l'aide d'une clé plate (sélectionnez la bonne clé selon les dimensions du raccord).
4. Assurez-vous que les raccords vissés ne biaisent pas alors que vous les serrez et travaillez rapidement.
IMPORTANT : Puisque l'accouplement fonctionne avec des anneaux d'entaillage, il peut fuir si vous défaites
et raccordez les tuyaux. Ceci annulera également la garantie.
5. À la fin du raccordement, utilisez le ruban pour envelopper le tuyau frigorifique et le câble de rac-
cordement.
6. À la fin du raccordement, le couple des raccords rapides fait passer le tuyau de vidange et les condui-
tes de frigorigène à travers le trou mural comme indiqué dans la Fig.4.10.
