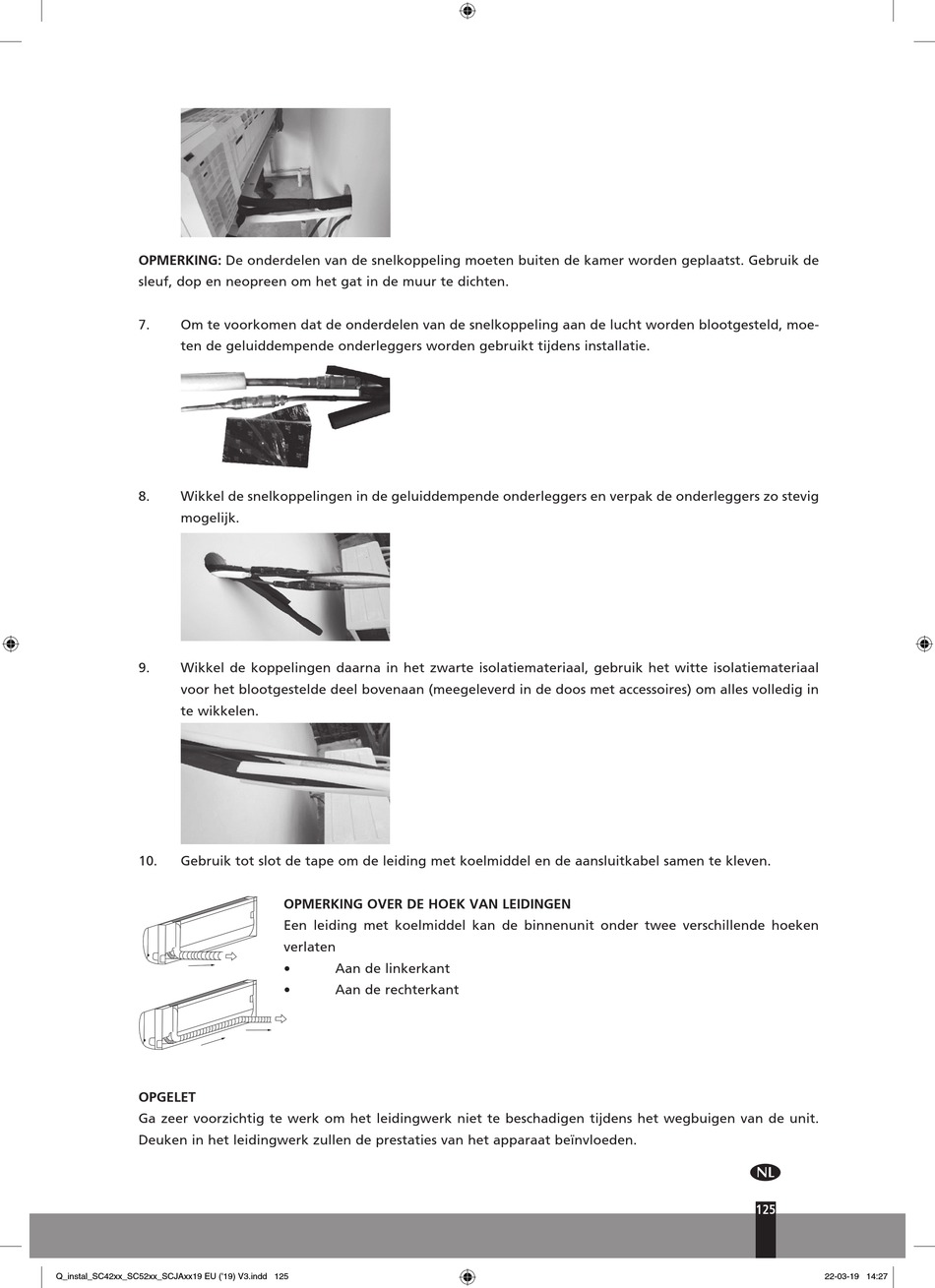

OPMERKING: De onderdelen van de snelkoppeling moeten buiten de kamer worden geplaatst. Gebruik de
sleuf, dop en neopreen om het gat in de muur te dichten.
7. Om te voorkomen dat de onderdelen van de snelkoppeling aan de lucht worden blootgesteld, moe-
ten de geluiddempende onderleggers worden gebruikt tijdens installatie.
8. Wikkel de snelkoppelingen in de geluiddempende onderleggers en verpak de onderleggers zo stevig
mogelijk.
9. Wikkel de koppelingen daarna in het zwarte isolatiemateriaal, gebruik het witte isolatiemateriaal
voor het blootgestelde deel bovenaan (meegeleverd in de doos met accessoires) om alles volledig in
te wikkelen.
10. Gebruik tot slot de tape om de leiding met koelmiddel en de aansluitkabel samen te kleven.
OPGELET
Ga zeer voorzichtig te werk om het leidingwerk niet te beschadigen tijdens het wegbuigen van de unit.
Deuken in het leidingwerk zullen de prestaties van het apparaat beïnvloeden.
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 125
OPMERKING OVER DE HOEK VAN LEIDINGEN
Een leiding met koelmiddel kan de binnenunit onder twee verschillende hoeken
verlaten
• Aan de linkerkant
• Aan de rechterkant
1
