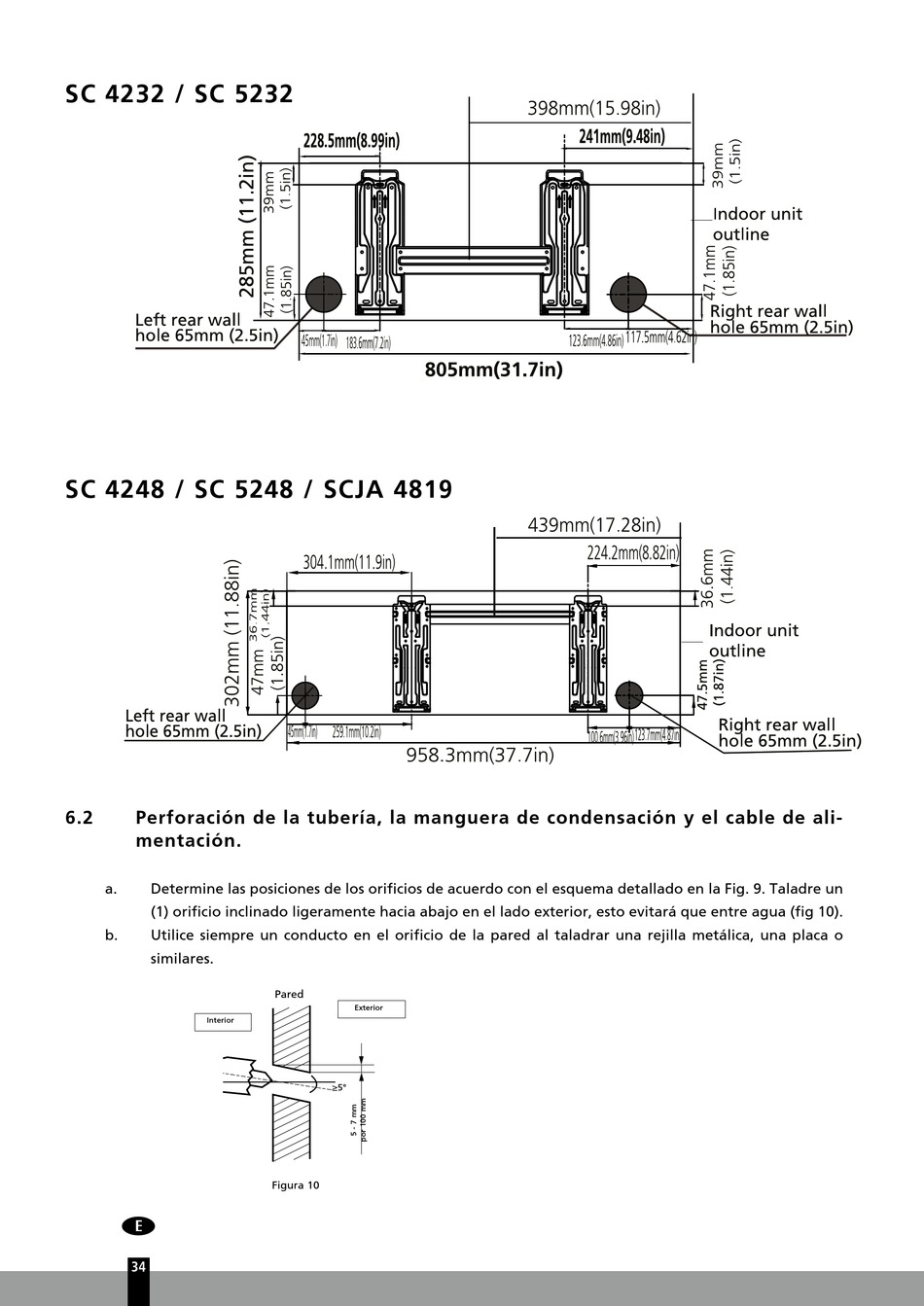

SC 4232 / SC 5232
SC 4248 / SC 5248 / SCJA 4819
6.2
Perforación de la tubería, la manguera de condensación y el cable de ali-
mentación.
a.
Determine las posiciones de los orificios de acuerdo con el esquema detallado en la Fig. 9. Taladre un
(1) orificio inclinado ligeramente hacia abajo en el lado exterior, esto evitará que entre agua (fig 10).
b.
Utilice siempre un conducto en el orificio de la pared al taladrar una rejilla metálica, una placa o
similares.
Interior
5
34
34
Pared
Exterior
≥5°
Figura 10
