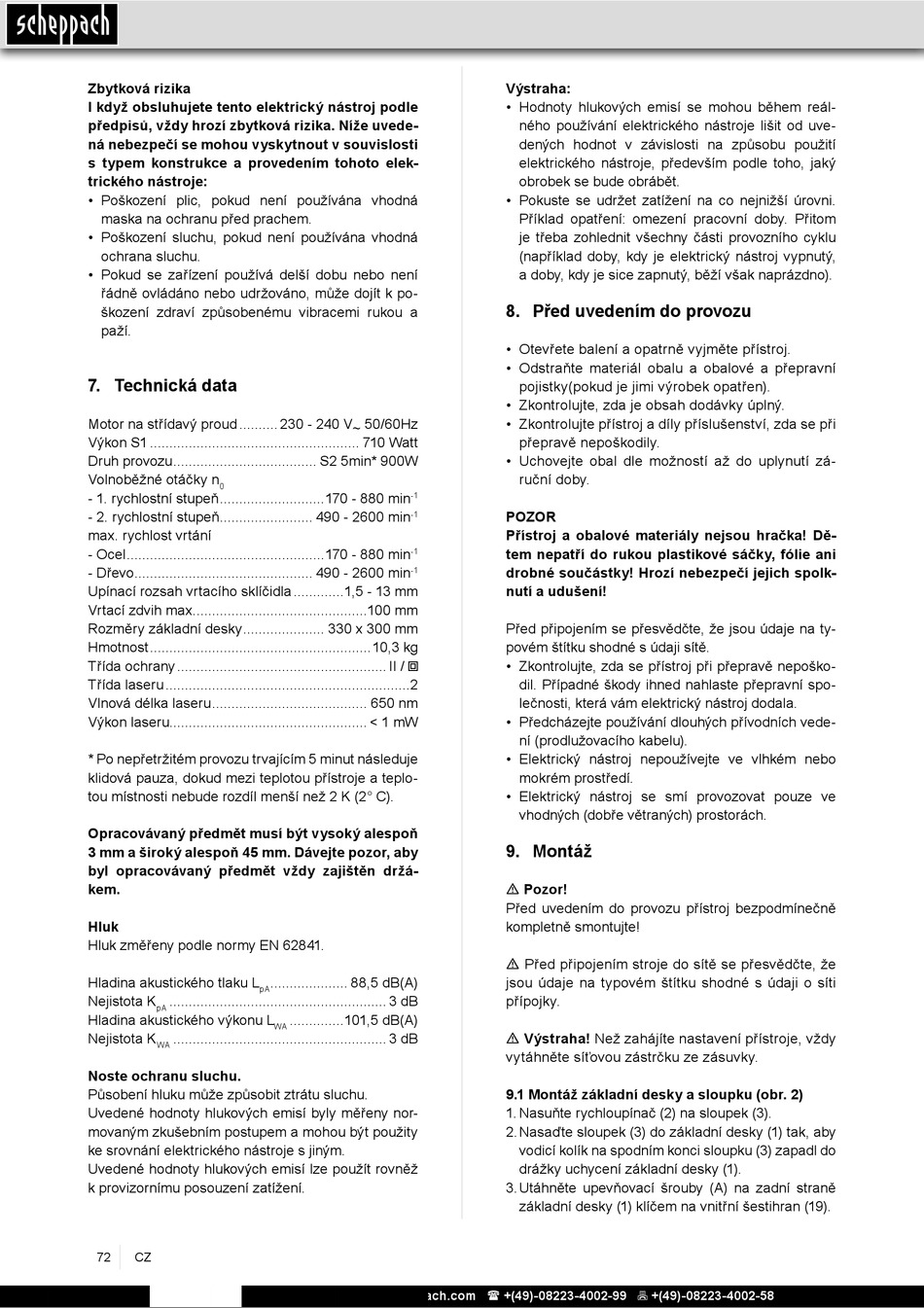

Zbytková rizika
I když obsluhujete tento elektrický nástroj podle
předpisů, vždy hrozí zbytková rizika. Níže uvede-
ná nebezpečí se mohou vyskytnout v souvislosti
s typem konstrukce a provedením tohoto elek-
trického nástroje:
• Poškození plic, pokud není používána vhodná
maska na ochranu před prachem.
• Poškození sluchu, pokud není používána vhodná
ochrana sluchu.
• Pokud se zařízení používá delší dobu nebo není
řádně ovládáno nebo udržováno, může dojít k po-
škození zdraví způsobenému vibracemi rukou a
paží.
7. Technická data
Motor na střídavý proud .......... 230 - 240 V ~ 50/60Hz
Výkon S1 ...................................................... 710 Watt
Druh provozu ..................................... S2 5min* 900W
Volnoběžné otáčky n
0
- 1. rychlostní stupeň ...........................170 - 880 min
- 2. rychlostní stupeň ........................ 490 - 2600 min
max. rychlost vrtání
- Ocel ...................................................170 - 880 min
- Dřevo .............................................. 490 - 2600 min
Upínací rozsah vrtacího sklíčidla .............1,5 - 13 mm
Vrtací zdvih max. ............................................100 mm
Rozměry základní desky ..................... 330 x 300 mm
Hmotnost .........................................................10,3 kg
Třída ochrany ...................................................... II /
Třída laseru ...............................................................2
Vlnová délka laseru ........................................ 650 nm
Výkon laseru................................................... < 1 mW
* Po nepřetržitém provozu trvajícím 5 minut následuje
klidová pauza, dokud mezi teplotou přístroje a teplo-
tou místnosti nebude rozdíl menší než 2 K (2° C).
Opracovávaný předmět musí být vysoký alespoň
3 mm a široký alespoň 45 mm. Dávejte pozor, aby
byl opracovávaný předmět vždy zajištěn držá-
kem.
Hluk
Hluk změřeny podle normy EN 62841.
Hladina akustického tlaku L
pA
Nejistota K ........................................................ 3 dB
pA
Hladina akustického výkonu L
Nejistota K ....................................................... 3 dB
WA
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
Uvedené hodnoty hlukových emisí byly měřeny nor-
movaným zkušebním postupem a mohou být použity
ke srovnání elektrického nástroje s jiným.
Uvedené hodnoty hlukových emisí lze použít rovněž
k provizornímu posouzení zatížení.
72 CZ
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
-1
-1
-1
-1
.................... 88,5 dB(A)
..............101,5 dB(A)
WA
Výstraha:
• Hodnoty hlukových emisí se mohou během reál-
ného používání elektrického nástroje lišit od uve-
dených hodnot v závislosti na způsobu použití
elektrického nástroje, především podle toho, jaký
obrobek se bude obrábět.
• Pokuste se udržet zatížení na co nejnižší úrovni.
Příklad opatření: omezení pracovní doby. Přitom
je třeba zohlednit všechny části provozního cyklu
(například doby, kdy je elektrický nástroj vypnutý,
a doby, kdy je sice zapnutý, běží však naprázdno).
8. Před uvedením do provozu
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní
pojistky(pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je obsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí zá-
ruční doby.
POZOR
Přístroj a obalové materiály nejsou hračka! Dě-
tem nepatří do rukou plastikové sáčky, fólie ani
drobné součástky! Hrozí nebezpečí jejich spolk-
nutí a udušení!
Před připojením se přesvědčte, že jsou údaje na ty-
povém štítku shodné s údaji sítě.
• Zkontrolujte, zda se přístroj při přepravě nepoško-
dil. Případné škody ihned nahlaste přepravní spo-
lečnosti, která vám elektrický nástroj dodala.
• Předcházejte používání dlouhých přívodních vede-
ní (prodlužovacího kabelu).
• Elektrický nástroj nepoužívejte ve vlhkém nebo
mokrém prostředí.
• Elektrický nástroj se smí provozovat pouze ve
vhodných (dobře větraných) prostorách.
9. Montáž
m Pozor!
Před uvedením do provozu přístroj bezpodmínečně
kompletně smontujte!
m Před připojením stroje do sítě se přesvědčte, že
jsou údaje na typovém štítku shodné s údaji o síti
přípojky.
m Výstraha! Než zahájíte nastavení přístroje, vždy
vytáhněte síťovou zástrčku ze zásuvky.
9.1 Montáž základní desky a sloupku (obr. 2)
1. Nasuňte rychloupínač (2) na sloupek (3).
2. Nasaďte sloupek (3) do základní desky (1) tak, aby
vodicí kolík na spodním konci sloupku (3) zapadl do
drážky uchycení základní desky (1).
3. Utáhněte upevňovací šrouby (A) na zadní straně
základní desky (1) klíčem na vnitřní šestihran (19).
