Uvedení Do Provozu - Scheppach hf 50 Originalanleitung

fig. 14
fig. 15
fig. 2
12
56
BA hf 50 scheppach classic.indd 56

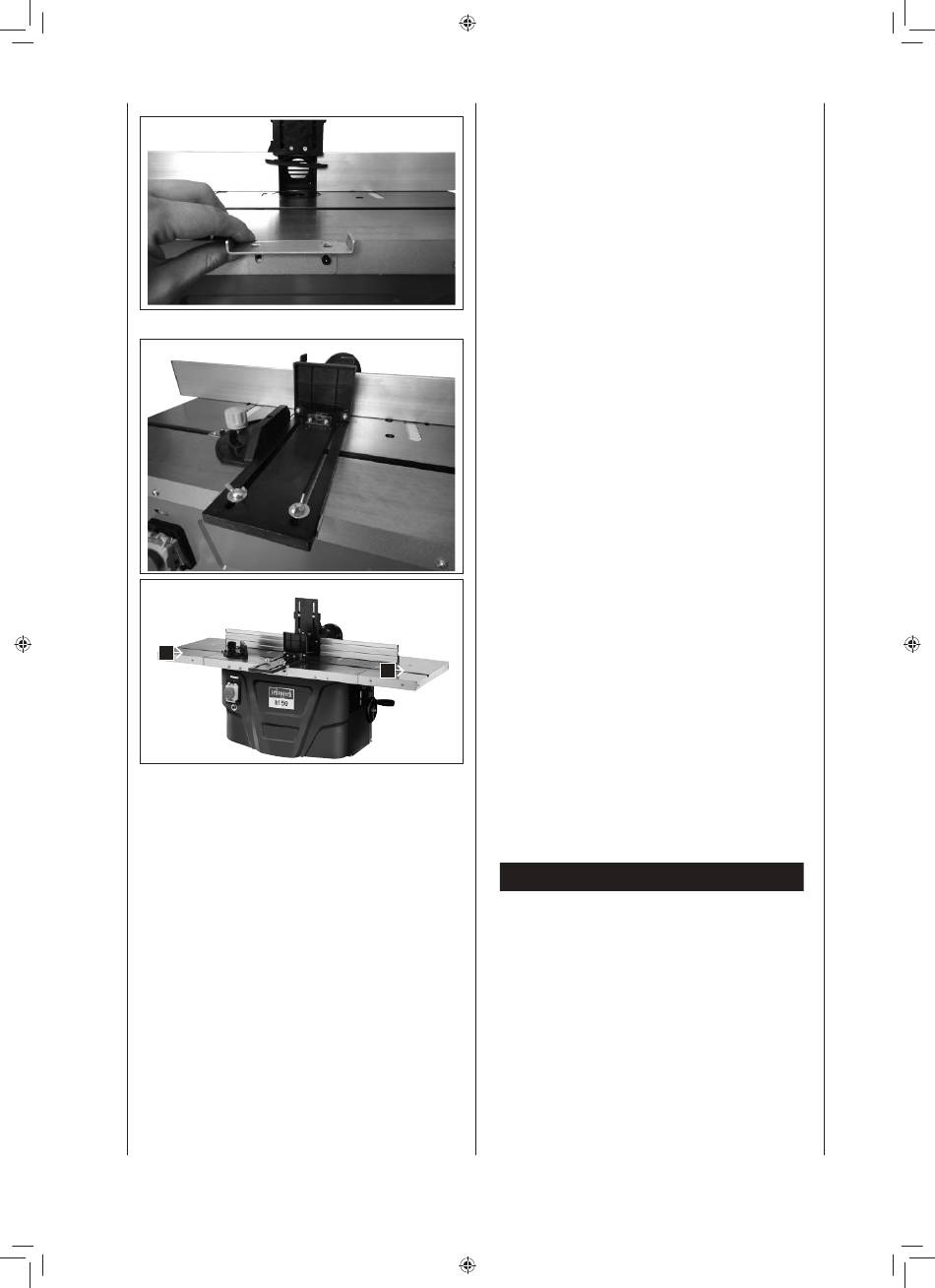

• Pak si seřaďte dva otvory ve hrazení s otvory na stroji.
(Obr. 14)
• Vložte dva šrouby a jejich podložky do otvorů, potom
pevně dotáhněte pomocí čtyřcestného klíče
• Potom nainstalujte hrazení tak, aby mohlo klouzat a
mohlo být nastavené dle tloušťky obrobku.
• Po nastavení, jej upevněte pomocí dvou šroubů.(Obr
15)
nastavení pracovní hloubky
Pro zvetšení nebo zmenšení výšky vřetena (to slouží k
nastavení výšky řezných nožů) otočte páčkou (viz obr)
abyste snížili nebo zvýšili hloubku dle Vašich požadavků.
Pro Vaši bezpečnost Vám doporučujeme, abyste využí-
vali co nejmenší přesah přes okraj stolu.
nastavení rozšíření stolu (Obr 2, 11 a 12 )
Rozšíření stolu zvětší pracovní plochu stolku, což Vám
dovolí opracovávat větší obrobky a provádění speciál-
ních tvarovacích akcí.
Rozšíření může být umístěno na obě strany litinového
11
stolu. Abyste to mohli provést, vložte prefabrikované ko-
líčky do otvorů,které jsou na litinovém stole, a zajistěte je
pojistnými matkami.
Připojení lapače prachu na frézku
Frézka poskytuje přípojný bod pro lapač prachu nebo
systém pro odstranění pilin a prachu (není dodáváno).
Nasaďte sací hadici lapače prachu na připojovací bod v
zadní části frézovacího hrazení. Pro hadice s průměrem
100mm je v balení přiložena přípojka.
upozornění:spodní frézka má nosnou hřídel umístěnou
vertikálně na horizontální desku. Na tuto hřídel se připo-
jují frézovací nástroje, disky, a tvarovací frézky.Stolové
fréza je určena pro zhotovení různých zahloubení, rýh,
profilů, ubírání materiálu, pro rovné nebo šikmé plochy
atp.
Na hřídel neleze umístit řeznou hlavu, s větším průmě-
rem 50 mm. Pokud potřebujete vetší poloměr, doporu-
čujeme pracovat na více kroků, buď pomocí seřizování
výšky řezu nastavovacím knoflíkem, nebo krok za kro-
kem pomocí hrazení.
uvedení do provozu
