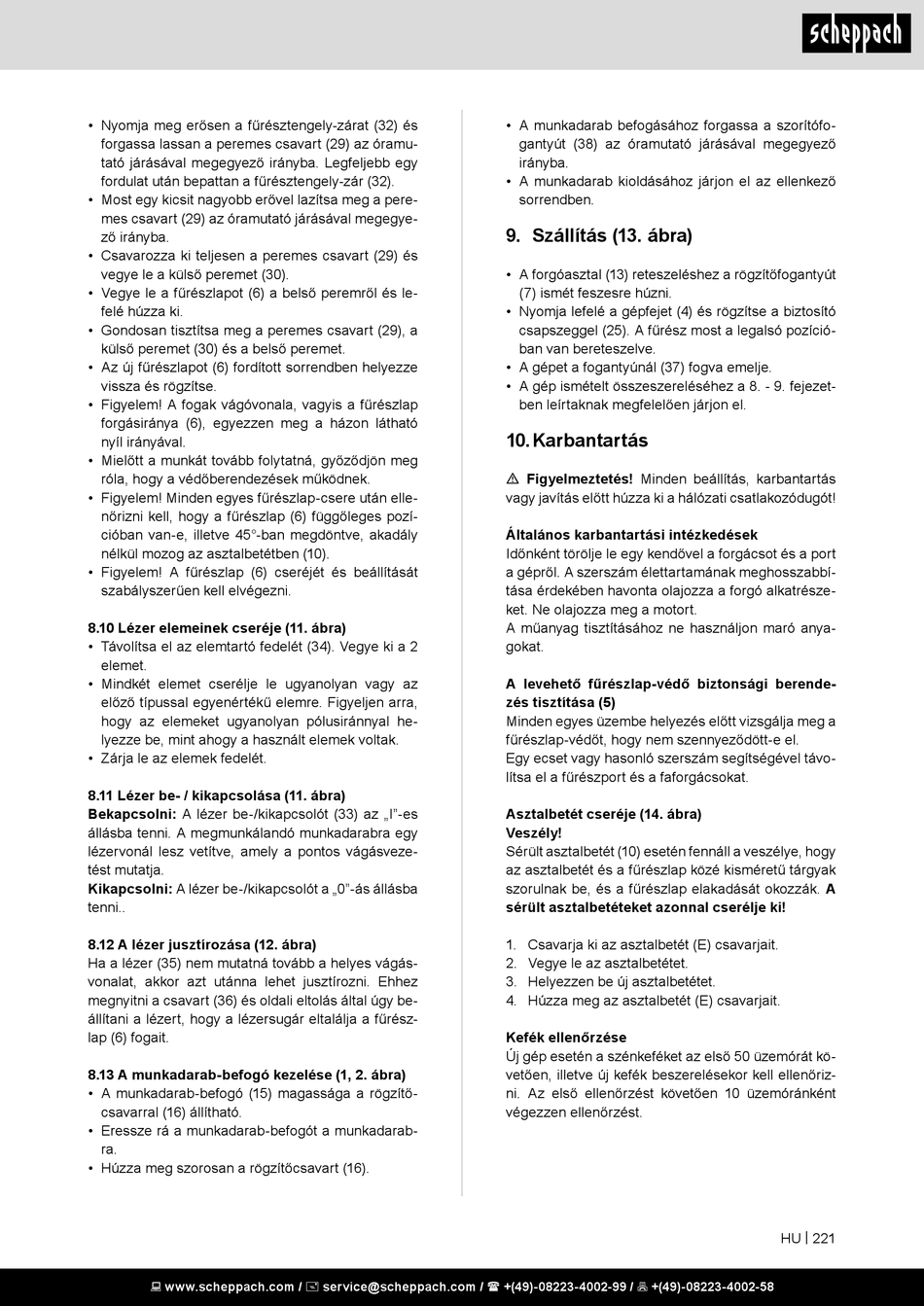

• Nyomja meg erősen a fűrésztengely-zárat (32) és
forgassa lassan a peremes csavart (29) az óramu-
tató járásával megegyező irányba. Legfeljebb egy
fordulat után bepattan a fűrésztengely-zár (32).
• Most egy kicsit nagyobb erővel lazítsa meg a pere-
mes csavart (29) az óramutató járásával megegye-
ző irányba.
• Csavarozza ki teljesen a peremes csavart (29) és
vegye le a külső peremet (30).
• Vegye le a fűrészlapot (6) a belső peremről és le-
felé húzza ki.
• Gondosan tisztítsa meg a peremes csavart (29), a
külső peremet (30) és a belső peremet.
• Az új fűrészlapot (6) fordított sorrendben helyezze
vissza és rögzítse.
• Figyelem! A fogak vágóvonala, vagyis a fűrészlap
forgásiránya (6), egyezzen meg a házon látható
nyíl irányával.
• Mielőtt a munkát tovább folytatná, győződjön meg
róla, hogy a védőberendezések működnek.
• Figyelem! Minden egyes fűrészlap-csere után elle-
nőrizni kell, hogy a fűrészlap (6) függőleges pozí-
cióban van-e, illetve 45°-ban megdöntve, akadály
nélkül mozog az asztalbetétben (10).
• Figyelem! A fűrészlap (6) cseréjét és beállítását
szabályszerűen kell elvégezni.
8.10 Lézer elemeinek cseréje (11. ábra)
• Távolítsa el az elemtartó fedelét (34). Vegye ki a 2
elemet.
• Mindkét elemet cserélje le ugyanolyan vagy az
előző típussal egyenértékű elemre. Figyeljen arra,
hogy az elemeket ugyanolyan pólusiránnyal he-
lyezze be, mint ahogy a használt elemek voltak.
• Zárja le az elemek fedelét.
8.11 Lézer be- / kikapcsolása (11. ábra)
Bekapcsolni: A lézer be-/kikapcsolót (33) az „I"-es
állásba tenni. A megmunkálandó munkadarabra egy
lézervonál lesz vetítve, amely a pontos vágásveze-
tést mutatja.
Kikapcsolni: A lézer be-/kikapcsolót a „0"-ás állásba
tenni..
8.12 A lézer jusztírozása (12. ábra)
Ha a lézer (35) nem mutatná tovább a helyes vágás-
vonalat, akkor azt utánna lehet jusztírozni. Ehhez
megnyitni a csavart (36) és oldali eltolás által úgy be-
állítani a lézert, hogy a lézersugár eltalálja a fűrész-
lap (6) fogait.
8.13 A munkadarab-befogó kezelése (1, 2. ábra)
• A munkadarab-befogó (15) magassága a rögzítő-
csavarral (16) állítható.
• Eressze rá a munkadarab-befogót a munkadarab-
ra.
• Húzza meg szorosan a rögzítőcsavart (16).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• A munkadarab befogásához forgassa a szorítófo-
gantyút (38) az óramutató járásával megegyező
irányba.
• A munkadarab kioldásához járjon el az ellenkező
sorrendben.
9. Szállítás (13. ábra)
• A forgóasztal (13) reteszeléshez a rögzítőfogantyút
(7) ismét feszesre húzni.
• Nyomja lefelé a gépfejet (4) és rögzítse a biztosító
csapszeggel (25). A fűrész most a legalsó pozíció-
ban van bereteszelve.
• A gépet a fogantyúnál (37) fogva emelje.
• A gép ismételt összeszereléséhez a 8. - 9. fejezet-
ben leírtaknak megfelelően járjon el.
10. Karbantartás
m Figyelmeztetés! Minden beállítás, karbantartás
vagy javítás előtt húzza ki a hálózati csatlakozódugót!
Általános karbantartási intézkedések
Időnként törölje le egy kendővel a forgácsot és a port
a gépről. A szerszám élettartamának meghosszabbí-
tása érdekében havonta olajozza a forgó alkatrésze-
ket. Ne olajozza meg a motort.
A műanyag tisztításához ne használjon maró anya-
gokat.
A levehető fűrészlap-védő biztonsági berende-
zés tisztítása (5)
Minden egyes üzembe helyezés előtt vizsgálja meg a
fűrészlap-védőt, hogy nem szennyeződött-e el.
Egy ecset vagy hasonló szerszám segítségével távo-
lítsa el a fűrészport és a faforgácsokat.
Asztalbetét cseréje (14. ábra)
Veszély!
Sérült asztalbetét (10) esetén fennáll a veszélye, hogy
az asztalbetét és a fűrészlap közé kisméretű tárgyak
szorulnak be, és a fűrészlap elakadását okozzák. A
sérült asztalbetéteket azonnal cserélje ki!
1. Csavarja ki az asztalbetét (E) csavarjait.
2. Vegye le az asztalbetétet.
3. Helyezzen be új asztalbetétet.
4. Húzza meg az asztalbetét (E) csavarjait.
Kefék ellenőrzése
Új gép esetén a szénkeféket az első 50 üzemórát kö-
vetően, illetve új kefék beszerelésekor kell ellenőriz-
ni. Az első ellenőrzést követően 10 üzemóránként
végezzen ellenőrzést.
