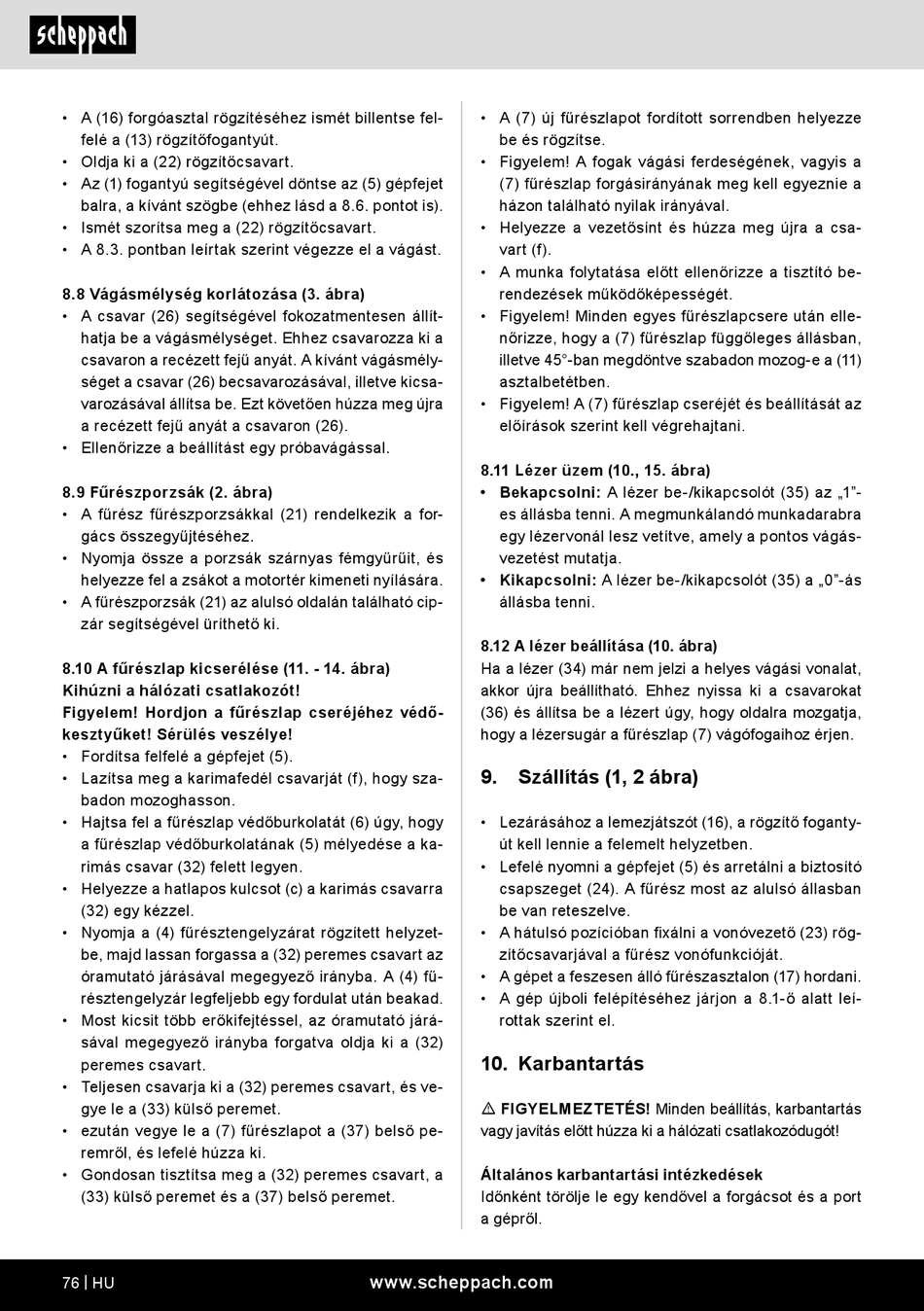

• A (16) forgóasztal rögzítéséhez ismét billentse fel-
felé a (13) rögzítőfogantyút.
• Oldja ki a (22) rögzítőcsavart.
• Az (1) fogantyú segítségével döntse az (5) gépfejet
balra, a kívánt szögbe (ehhez lásd a 8.6. pontot is).
• Ismét szorítsa meg a (22) rögzítőcsavart.
• A 8.3. pontban leírtak szerint végezze el a vágást.
8.8 Vágásmélység korlátozása (3. ábra)
• A csavar (26) segítségével fokozatmentesen állít-
hatja be a vágásmélységet. Ehhez csavarozza ki a
csavaron a recézett fejű anyát. A kívánt vágásmély-
séget a csavar (26) becsavarozásával, illetve kicsa-
varozásával állítsa be. Ezt követően húzza meg újra
a recézett fejű anyát a csavaron (26).
• Ellenőrizze a beállítást egy próbavágással.
8.9 Fűrészporzsák (2. ábra)
• A fűrész fűrészporzsákkal (21) rendelkezik a for-
gács összegyűjtéséhez.
• Nyomja össze a porzsák szárnyas fémgyűrűit, és
helyezze fel a zsákot a motortér kimeneti nyílására.
• A fűrészporzsák (21) az alulsó oldalán található cip-
zár segítségével üríthető ki.
8.10 A fűrészlap kicserélése (11. - 14. ábra)
Kihúzni a hálózati csatlakozót!
Figyelem! Hordjon a fűrészlap cseréjéhez védő-
kesztyűket! Sérülés veszélye!
• Fordítsa felfelé a gépfejet (5).
• Lazítsa meg a karimafedél csavarját (f), hogy sza-
badon mozoghasson.
• Hajtsa fel a fűrészlap védőburkolatát (6) úgy, hogy
a fűrészlap védőburkolatának (5) mélyedése a ka-
rimás csavar (32) felett legyen.
• Helyezze a hatlapos kulcsot (c) a karimás csavarra
(32) egy kézzel.
• Nyomja a (4) fűrésztengelyzárat rögzített helyzet-
be, majd lassan forgassa a (32) peremes csavart az
óramutató járásával megegyező irányba. A (4) fű-
résztengelyzár legfeljebb egy fordulat után beakad.
• Most kicsit több erőkifejtéssel, az óramutató járá-
sával megegyező irányba forgatva oldja ki a (32)
peremes csavart.
• Teljesen csavarja ki a (32) peremes csavart, és ve-
gye le a (33) külső peremet.
• ezután vegye le a (7) fűrészlapot a (37) belső pe-
remről, és lefelé húzza ki.
• Gondosan tisztítsa meg a (32) peremes csavart, a
(33) külső peremet és a (37) belső peremet.
76 | HU
• A (7) új fűrészlapot fordított sorrendben helyezze
be és rögzítse.
• Figyelem! A fogak vágási ferdeségének, vagyis a
(7) fűrészlap forgásirányának meg kell egyeznie a
házon található nyilak irányával.
• Helyezze a vezetősínt és húzza meg újra a csa-
vart (f).
• A munka folytatása előtt ellenőrizze a tisztító be-
rendezések működőképességét.
• Figyelem! Minden egyes fűrészlapcsere után elle-
nőrizze, hogy a (7) fűrészlap függőleges állásban,
illetve 45°-ban megdöntve szabadon mozog-e a (11)
asztalbetétben.
• Figyelem! A (7) fűrészlap cseréjét és beállítását az
előírások szerint kell végrehajtani.
8.11 Lézer üzem (10., 15. ábra)
• Bekapcsolni: A lézer be-/kikapcsolót (35) az „1"-
es állásba tenni. A megmunkálandó munkadarabra
egy lézervonál lesz vetítve, amely a pontos vágás-
vezetést mutatja.
• Kikapcsolni: A lézer be-/kikapcsolót (35) a „0"-ás
állásba tenni.
8.12 A lézer beállítása (10. ábra)
Ha a lézer (34) már nem jelzi a helyes vágási vonalat,
akkor újra beállítható. Ehhez nyissa ki a csavarokat
(36) és állítsa be a lézert úgy, hogy oldalra mozgatja,
hogy a lézersugár a fűrészlap (7) vágófogaihoz érjen.
9. Szállítás (1, 2 ábra)
• Lezárásához a lemezjátszót (16), a rögzítő foganty-
út kell lennie a felemelt helyzetben.
• Lefelé nyomni a gépfejet (5) és arretálni a biztosító
csapszeget (24). A fűrész most az alulsó állasban
be van reteszelve.
• A hátulsó pozícióban fixálni a vonóvezető (23) rög-
zítőcsavarjával a fűrész vonófunkcióját.
• A gépet a feszesen álló fűrészasztalon (17) hordani.
• A gép újboli felépítéséhez járjon a 8.1-ő alatt leí-
rottak szerint el.
10. Karbantartás
m FIGYELMEZTETÉS! Minden beállítás, karbantartás
vagy javítás előtt húzza ki a hálózati csatlakozódugót!
Általános karbantartási intézkedések
Időnként törölje le egy kendővel a forgácsot és a port
a gépről.
