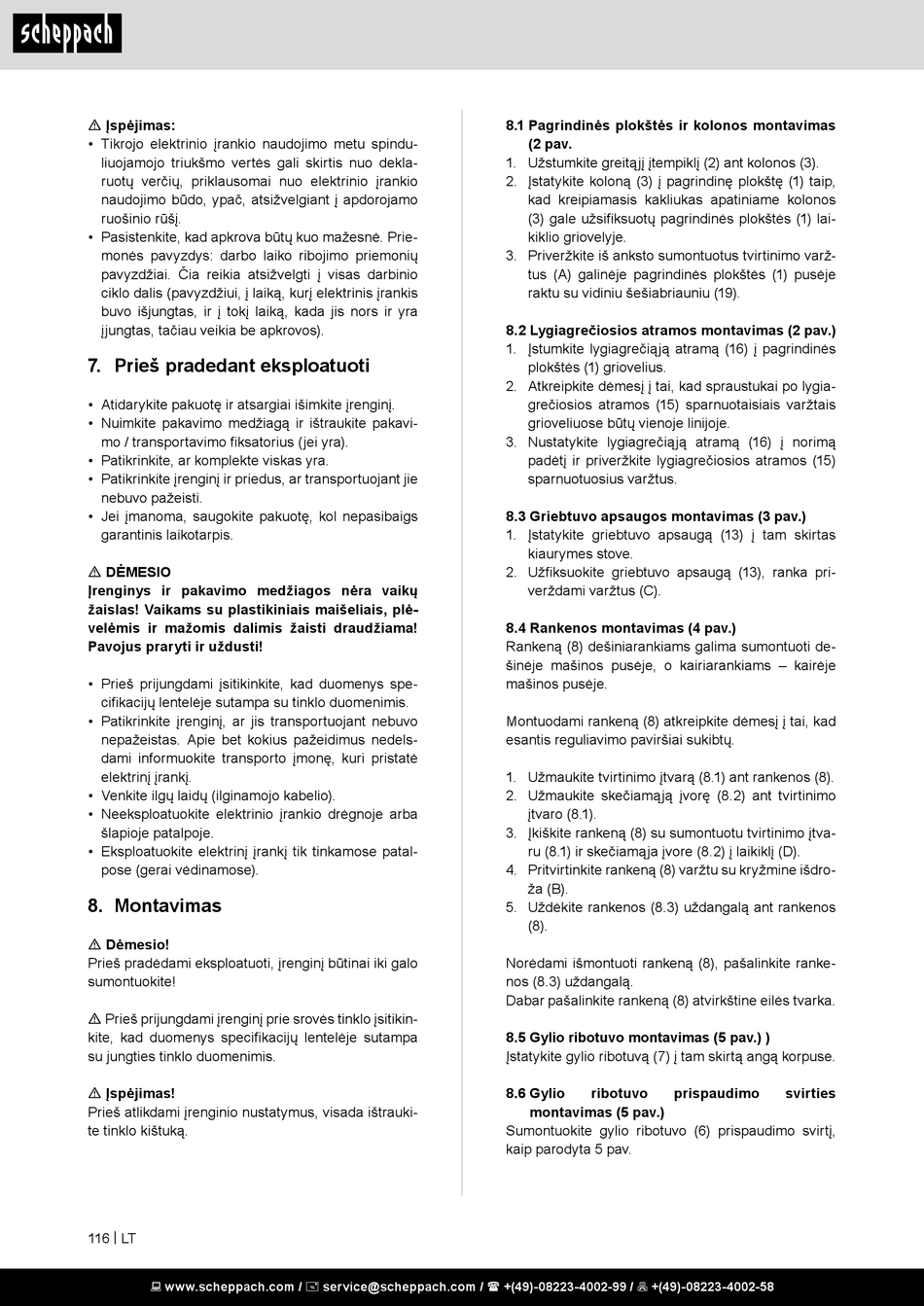

m Įspėjimas:
• Tikrojo elektrinio įrankio naudojimo metu spindu-
liuojamojo triukšmo vertės gali skirtis nuo dekla-
ruotų verčių, priklausomai nuo elektrinio įrankio
naudojimo būdo, ypač, atsižvelgiant į apdorojamo
ruošinio rūšį.
• Pasistenkite, kad apkrova būtų kuo mažesnė. Prie-
monės pavyzdys: darbo laiko ribojimo priemonių
pavyzdžiai. Čia reikia atsižvelgti į visas darbinio
ciklo dalis (pavyzdžiui, į laiką, kurį elektrinis įrankis
buvo išjungtas, ir į tokį laiką, kada jis nors ir yra
įjungtas, tačiau veikia be apkrovos).
7. Prieš pradedant eksploatuoti
• Atidarykite pakuotę ir atsargiai išimkite įrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavi-
mo / transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplekte viskas yra.
• Patikrinkite įrenginį ir priedus, ar transportuojant jie
nebuvo pažeisti.
• Jei įmanoma, saugokite pakuotę, kol nepasibaigs
garantinis laikotarpis.
m DĖMESIO
Įrenginys ir pakavimo medžiagos nėra vaikų
žaislas! Vaikams su plastikiniais maišeliais, plė-
velėmis ir mažomis dalimis žaisti draudžiama!
Pavojus praryti ir uždusti!
• Prieš prijungdami įsitikinkite, kad duomenys spe-
cifikacijų lentelėje sutampa su tinklo duomenimis.
• Patikrinkite įrenginį, ar jis transportuojant nebuvo
nepažeistas. Apie bet kokius pažeidimus nedels-
dami informuokite transporto įmonę, kuri pristatė
elektrinį įrankį.
• Venkite ilgų laidų (ilginamojo kabelio).
• Neeksploatuokite elektrinio įrankio drėgnoje arba
šlapioje patalpoje.
• Eksploatuokite elektrinį įrankį tik tinkamose patal-
pose (gerai vėdinamose).

8. Montavimas

m Dėmesio!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo
sumontuokite!
m Prieš prijungdami įrenginį prie srovės tinklo įsitikin-
kite, kad duomenys specifikacijų lentelėje sutampa
su jungties tinklo duomenimis.
m Įspėjimas!
Prieš atlikdami įrenginio nustatymus, visada ištrauki-
te tinklo kištuką.
116 | LT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.1 Pagrindinės plokštės ir kolonos montavimas
(2 pav.
1. Užstumkite greitąjį įtempiklį (2) ant kolonos (3).
2. Įstatykite koloną (3) į pagrindinę plokštę (1) taip,
kad kreipiamasis kakliukas apatiniame kolonos
(3) gale užsifiksuotų pagrindinės plokštės (1) lai-
kiklio griovelyje.
3. Priveržkite iš anksto sumontuotus tvirtinimo varž-
tus (A) galinėje pagrindinės plokštės (1) pusėje
raktu su vidiniu šešiabriauniu (19).
8.2 Lygiagrečiosios atramos montavimas (2 pav.)
1. Įstumkite lygiagrečiąją atramą (16) į pagrindinės
plokštės (1) griovelius.
2. Atkreipkite dėmesį į tai, kad spraustukai po lygia-
grečiosios atramos (15) sparnuotaisiais varžtais
grioveliuose būtų vienoje linijoje.
3. Nustatykite lygiagrečiąją atramą (16) į norimą
padėtį ir priveržkite lygiagrečiosios atramos (15)
sparnuotuosius varžtus.
8.3 Griebtuvo apsaugos montavimas (3 pav.)
1. Įstatykite griebtuvo apsaugą (13) į tam skirtas
kiaurymes stove.
2. Užfiksuokite griebtuvo apsaugą (13), ranka pri-
verždami varžtus (C).
8.4 Rankenos montavimas (4 pav.)
Rankeną (8) dešiniarankiams galima sumontuoti de-
šinėje mašinos pusėje, o kairiarankiams – kairėje
mašinos pusėje.
Montuodami rankeną (8) atkreipkite dėmesį į tai, kad
esantis reguliavimo paviršiai sukibtų.
1. Užmaukite tvirtinimo įtvarą (8.1) ant rankenos (8).
2. Užmaukite skečiamąją įvorę (8.2) ant tvirtinimo
įtvaro (8.1).
3. Įkiškite rankeną (8) su sumontuotu tvirtinimo įtva-
ru (8.1) ir skečiamąja įvore (8.2) į laikiklį (D).
4. Pritvirtinkite rankeną (8) varžtu su kryžmine išdro-
ža (B).
5. Uždėkite rankenos (8.3) uždangalą ant rankenos
(8).
Norėdami išmontuoti rankeną (8), pašalinkite ranke-
nos (8.3) uždangalą.
Dabar pašalinkite rankeną (8) atvirkštine eilės tvarka.
8.5 Gylio ribotuvo montavimas (5 pav.) )
Įstatykite gylio ribotuvą (7) į tam skirtą angą korpuse.
8.6 Gylio ribotuvo prispaudimo
montavimas (5 pav.)
Sumontuokite gylio ribotuvo (6) prispaudimo svirtį,
kaip parodyta 5 pav.
svirties
