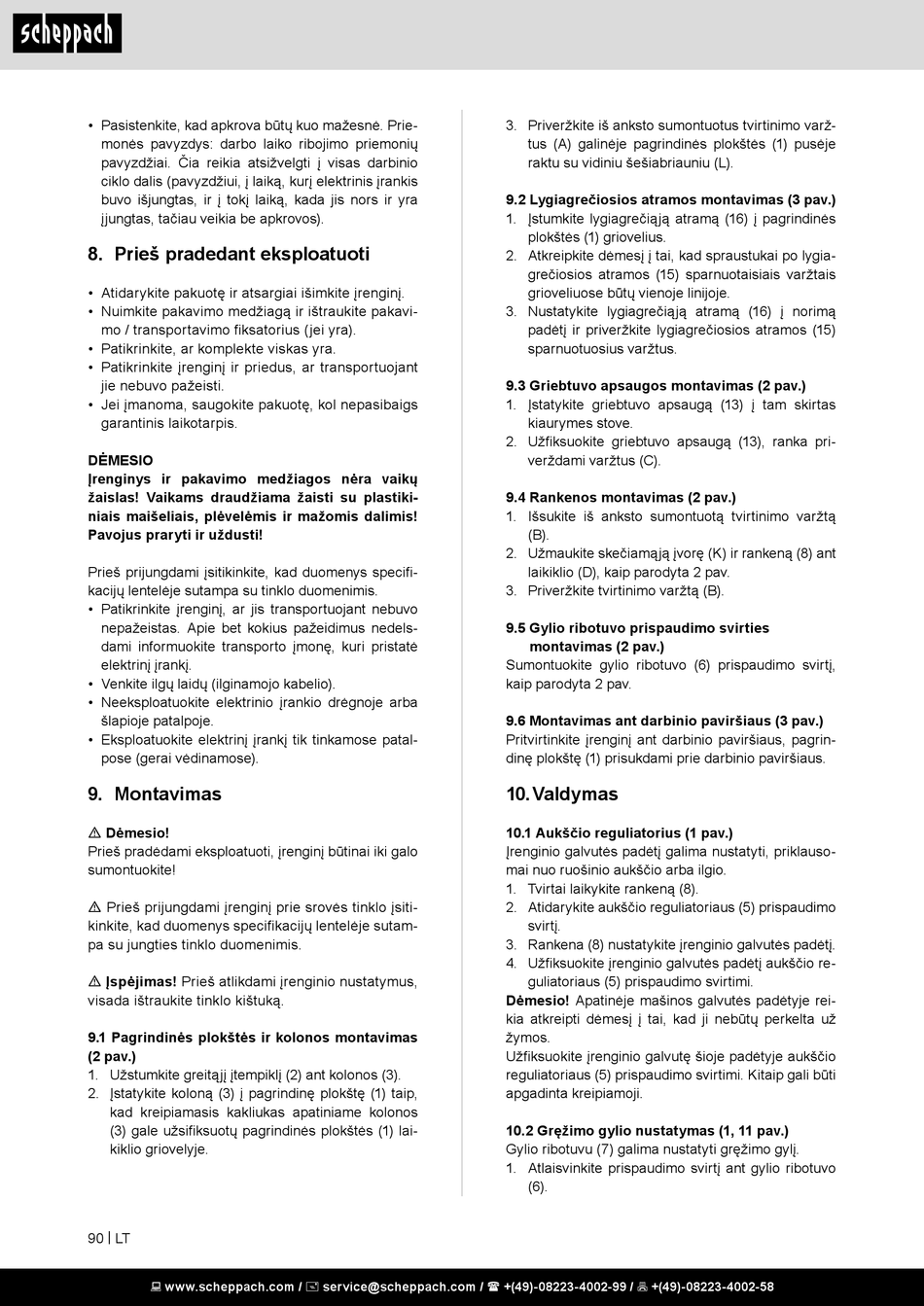

• Pasistenkite, kad apkrova būtų kuo mažesnė. Prie-
monės pavyzdys: darbo laiko ribojimo priemonių
pavyzdžiai. Čia reikia atsižvelgti į visas darbinio
ciklo dalis (pavyzdžiui, į laiką, kurį elektrinis įrankis
buvo išjungtas, ir į tokį laiką, kada jis nors ir yra
įjungtas, tačiau veikia be apkrovos).
8. Prieš pradedant eksploatuoti
• Atidarykite pakuotę ir atsargiai išimkite įrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavi-
mo / transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplekte viskas yra.
• Patikrinkite įrenginį ir priedus, ar transportuojant
jie nebuvo pažeisti.
• Jei įmanoma, saugokite pakuotę, kol nepasibaigs
garantinis laikotarpis.
DĖMESIO
Įrenginys ir pakavimo medžiagos nėra vaikų
žaislas! Vaikams draudžiama žaisti su plastiki-
niais maišeliais, plėvelėmis ir mažomis dalimis!
Pavojus praryti ir uždusti!
Prieš prijungdami įsitikinkite, kad duomenys specifi-
kacijų lentelėje sutampa su tinklo duomenimis.
• Patikrinkite įrenginį, ar jis transportuojant nebuvo
nepažeistas. Apie bet kokius pažeidimus nedels-
dami informuokite transporto įmonę, kuri pristatė
elektrinį įrankį.
• Venkite ilgų laidų (ilginamojo kabelio).
• Neeksploatuokite elektrinio įrankio drėgnoje arba
šlapioje patalpoje.
• Eksploatuokite elektrinį įrankį tik tinkamose patal-
pose (gerai vėdinamose).

9. Montavimas

m Dėmesio!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo
sumontuokite!
m Prieš prijungdami įrenginį prie srovės tinklo įsiti-
kinkite, kad duomenys specifikacijų lentelėje sutam-
pa su jungties tinklo duomenimis.
m Įspėjimas! Prieš atlikdami įrenginio nustatymus,
visada ištraukite tinklo kištuką.
9.1 Pagrindinės plokštės ir kolonos montavimas
(2 pav.)
1. Užstumkite greitąjį įtempiklį (2) ant kolonos (3).
2. Įstatykite koloną (3) į pagrindinę plokštę (1) taip,
kad kreipiamasis kakliukas apatiniame kolonos
(3) gale užsifiksuotų pagrindinės plokštės (1) lai-
kiklio griovelyje.
90 | LT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3. Priveržkite iš anksto sumontuotus tvirtinimo varž-
tus (A) galinėje pagrindinės plokštės (1) pusėje
raktu su vidiniu šešiabriauniu (L).
9.2 Lygiagrečiosios atramos montavimas (3 pav.)
1. Įstumkite lygiagrečiąją atramą (16) į pagrindinės
plokštės (1) griovelius.
2. Atkreipkite dėmesį į tai, kad spraustukai po lygia-
grečiosios atramos (15) sparnuotaisiais varžtais
grioveliuose būtų vienoje linijoje.
3. Nustatykite lygiagrečiąją atramą (16) į norimą
padėtį ir priveržkite lygiagrečiosios atramos (15)
sparnuotuosius varžtus.
9.3 Griebtuvo apsaugos montavimas (2 pav.)
1. Įstatykite griebtuvo apsaugą (13) į tam skirtas
kiaurymes stove.
2. Užfiksuokite griebtuvo apsaugą (13), ranka pri-
verždami varžtus (C).
9.4 Rankenos montavimas (2 pav.)
1. Išsukite iš anksto sumontuotą tvirtinimo varžtą
(B).
2. Užmaukite skečiamąją įvorę (K) ir rankeną (8) ant
laikiklio (D), kaip parodyta 2 pav.
3. Priveržkite tvirtinimo varžtą (B).
9.5 Gylio ribotuvo prispaudimo svirties
montavimas (2 pav.)
Sumontuokite gylio ribotuvo (6) prispaudimo svirtį,
kaip parodyta 2 pav.
9.6 Montavimas ant darbinio paviršiaus (3 pav.)
Pritvirtinkite įrenginį ant darbinio paviršiaus, pagrin-
dinę plokštę (1) prisukdami prie darbinio paviršiaus.

10. Valdymas

10.1 Aukščio reguliatorius (1 pav.)
Įrenginio galvutės padėtį galima nustatyti, priklauso-
mai nuo ruošinio aukščio arba ilgio.
1. Tvirtai laikykite rankeną (8).
2. Atidarykite aukščio reguliatoriaus (5) prispaudimo
svirtį.
3. Rankena (8) nustatykite įrenginio galvutės padėtį.
4. Užfiksuokite įrenginio galvutės padėtį aukščio re-
guliatoriaus (5) prispaudimo svirtimi.
Dėmesio! Apatinėje mašinos galvutės padėtyje rei-
kia atkreipti dėmesį į tai, kad ji nebūtų perkelta už
žymos.
Užfiksuokite įrenginio galvutę šioje padėtyje aukščio
reguliatoriaus (5) prispaudimo svirtimi. Kitaip gali būti
apgadinta kreipiamoji.
10.2 Gręžimo gylio nustatymas (1, 11 pav.)
Gylio ribotuvu (7) galima nustatyti gręžimo gylį.
1. Atlaisvinkite prispaudimo svirtį ant gylio ribotuvo
(6).
