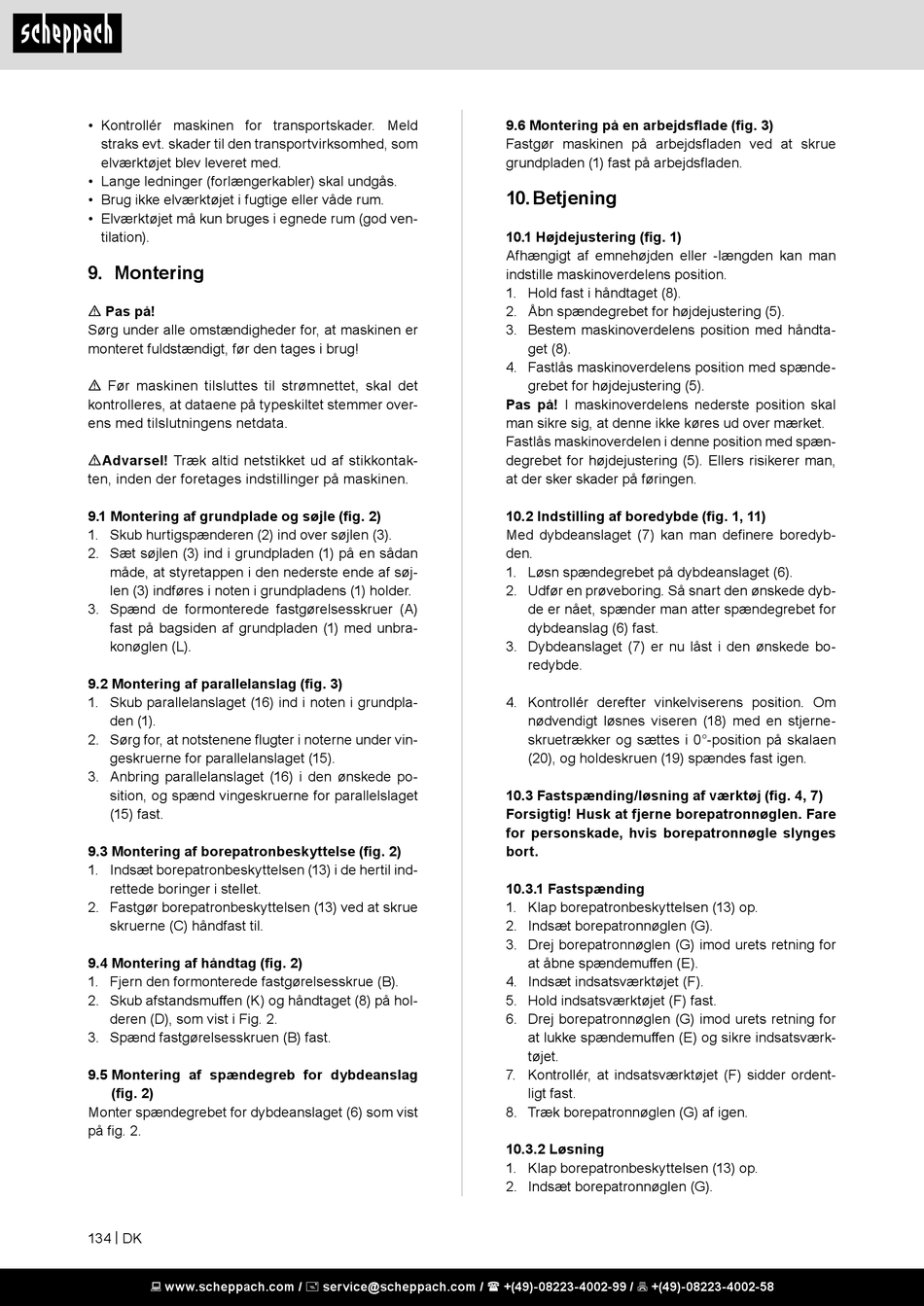

• Kontrollér maskinen for transportskader. Meld
straks evt. skader til den transportvirksomhed, som
elværktøjet blev leveret med.
• Lange ledninger (forlængerkabler) skal undgås.
• Brug ikke elværktøjet i fugtige eller våde rum.
• Elværktøjet må kun bruges i egnede rum (god ven-
tilation).

9. Montering

m Pas på!
Sørg under alle omstændigheder for, at maskinen er
monteret fuldstændigt, før den tages i brug!
m Før maskinen tilsluttes til strømnettet, skal det
kontrolleres, at dataene på typeskiltet stemmer over-
ens med tilslutningens netdata.
mAdvarsel! Træk altid netstikket ud af stikkontak-
ten, inden der foretages indstillinger på maskinen.
9.1 Montering af grundplade og søjle (fig. 2)
1. Skub hurtigspænderen (2) ind over søjlen (3).
2. Sæt søjlen (3) ind i grundpladen (1) på en sådan
måde, at styretappen i den nederste ende af søj-
len (3) indføres i noten i grundpladens (1) holder.
3. Spænd de formonterede fastgørelsesskruer (A)
fast på bagsiden af grundpladen (1) med unbra-
konøglen (L).
9.2 Montering af parallelanslag (fig. 3)
1. Skub parallelanslaget (16) ind i noten i grundpla-
den (1).
2. Sørg for, at notstenene flugter i noterne under vin-
geskruerne for parallelanslaget (15).
3. Anbring parallelanslaget (16) i den ønskede po-
sition, og spænd vingeskruerne for parallelslaget
(15) fast.
9.3 Montering af borepatronbeskyttelse (fig. 2)
1. Indsæt borepatronbeskyttelsen (13) i de hertil ind-
rettede boringer i stellet.
2. Fastgør borepatronbeskyttelsen (13) ved at skrue
skruerne (C) håndfast til.
9.4 Montering af håndtag (fig. 2)
1. Fjern den formonterede fastgørelsesskrue (B).
2. Skub afstandsmuffen (K) og håndtaget (8) på hol-
deren (D), som vist i Fig. 2.
3. Spænd fastgørelsesskruen (B) fast.
9.5 Montering af spændegreb for dybdeanslag
(fig. 2)
Monter spændegrebet for dybdeanslaget (6) som vist
på fig. 2.
134 | DK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9.6 Montering på en arbejdsflade (fig. 3)
Fastgør maskinen på arbejdsfladen ved at skrue
grundpladen (1) fast på arbejdsfladen.

10. Betjening

10.1 Højdejustering (fig. 1)
Afhængigt af emnehøjden eller -længden kan man
indstille maskinoverdelens position.
1. Hold fast i håndtaget (8).
2. Åbn spændegrebet for højdejustering (5).
3. Bestem maskinoverdelens position med håndta-
get (8).
4. Fastlås maskinoverdelens position med spænde-
grebet for højdejustering (5).
Pas på! I maskinoverdelens nederste position skal
man sikre sig, at denne ikke køres ud over mærket.
Fastlås maskinoverdelen i denne position med spæn-
degrebet for højdejustering (5). Ellers risikerer man,
at der sker skader på føringen.
10.2 Indstilling af boredybde (fig. 1, 11)
Med dybdeanslaget (7) kan man definere boredyb-
den.
1. Løsn spændegrebet på dybdeanslaget (6).
2. Udfør en prøveboring. Så snart den ønskede dyb-
de er nået, spænder man atter spændegrebet for
dybdeanslag (6) fast.
3. Dybdeanslaget (7) er nu låst i den ønskede bo-
redybde.
4. Kontrollér derefter vinkelviserens position. Om
nødvendigt løsnes viseren (18) med en stjerne-
skruetrækker og sættes i 0°-position på skalaen
(20), og holdeskruen (19) spændes fast igen.
10.3 Fastspænding/løsning af værktøj (fig. 4, 7)
Forsigtig! Husk at fjerne borepatronnøglen. Fare
for personskade, hvis borepatronnøgle slynges
bort.
10.3.1 Fastspænding
1. Klap borepatronbeskyttelsen (13) op.
2. Indsæt borepatronnøglen (G).
3. Drej borepatronnøglen (G) imod urets retning for
at åbne spændemuffen (E).
4. Indsæt indsatsværktøjet (F).
5. Hold indsatsværktøjet (F) fast.
6. Drej borepatronnøglen (G) imod urets retning for
at lukke spændemuffen (E) og sikre indsatsværk-
tøjet.
7. Kontrollér, at indsatsværktøjet (F) sidder ordent-
ligt fast.
8. Træk borepatronnøglen (G) af igen.
10.3.2 Løsning
1. Klap borepatronbeskyttelsen (13) op.
2. Indsæt borepatronnøglen (G).
