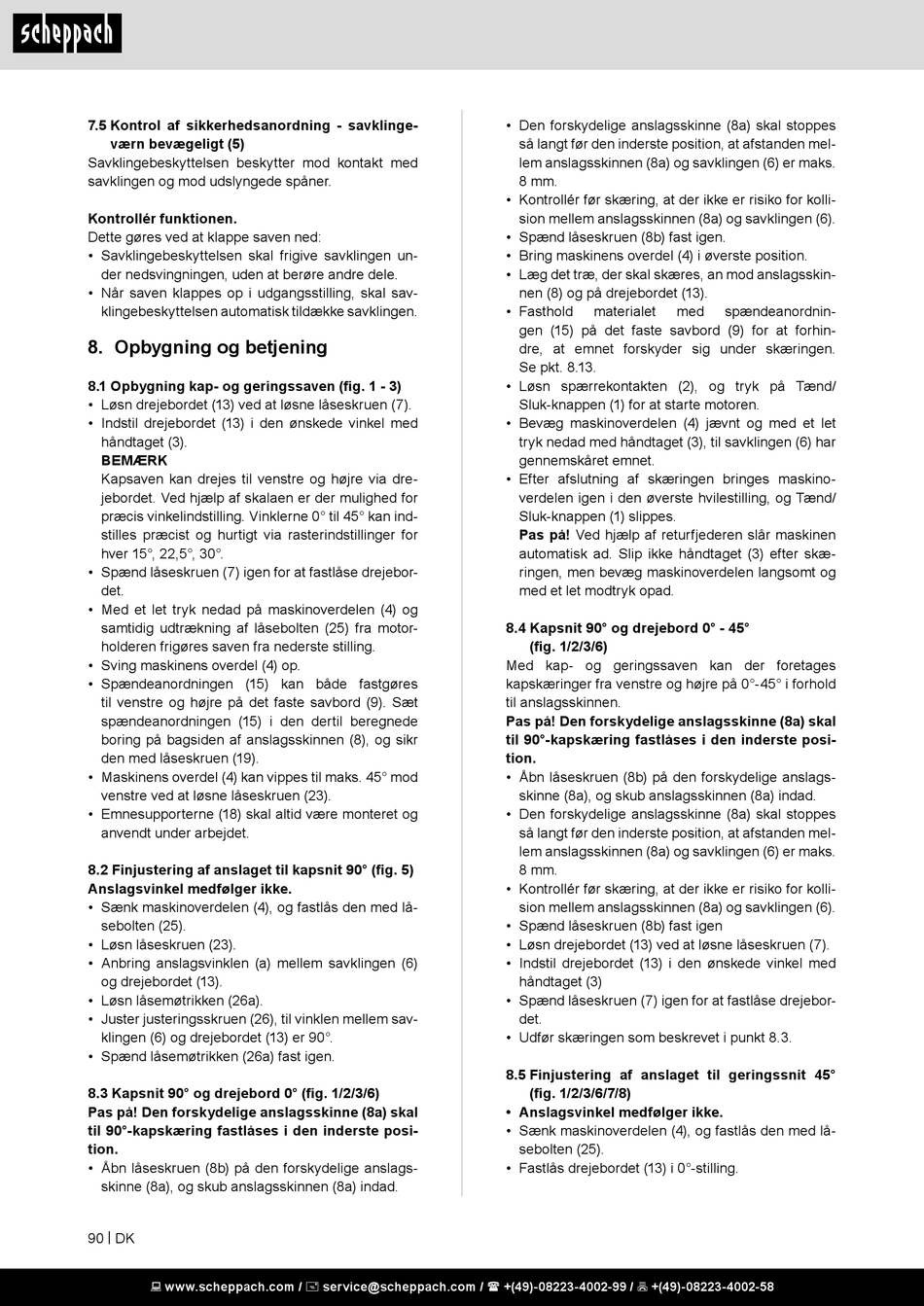

7.5 Kontrol af sikkerhedsanordning - savklinge-
værn bevægeligt (5)
Savklingebeskyttelsen beskytter mod kontakt med
savklingen og mod udslyngede spåner.
Kontrollér funktionen.
Dette gøres ved at klappe saven ned:
• Savklingebeskyttelsen skal frigive savklingen un-
der nedsvingningen, uden at berøre andre dele.
• Når saven klappes op i udgangsstilling, skal sav-
klingebeskyttelsen automatisk tildække savklingen.

8. Opbygning og betjening

8.1 Opbygning kap- og geringssaven (fig. 1 - 3)
• Løsn drejebordet (13) ved at løsne låseskruen (7).
• Indstil drejebordet (13) i den ønskede vinkel med
håndtaget (3).
BEMÆRK
Kapsaven kan drejes til venstre og højre via dre-
jebordet. Ved hjælp af skalaen er der mulighed for
præcis vinkelindstilling. Vinklerne 0° til 45° kan ind-
stilles præcist og hurtigt via rasterindstillinger for
hver 15°, 22,5°, 30°.
• Spænd låseskruen (7) igen for at fastlåse drejebor-
det.
• Med et let tryk nedad på maskinoverdelen (4) og
samtidig udtrækning af låsebolten (25) fra motor-
holderen frigøres saven fra nederste stilling.
• Sving maskinens overdel (4) op.
• Spændeanordningen (15) kan både fastgøres
til venstre og højre på det faste savbord (9). Sæt
spændeanordningen (15) i den dertil beregnede
boring på bagsiden af anslagsskinnen (8), og sikr
den med låseskruen (19).
• Maskinens overdel (4) kan vippes til maks. 45° mod
venstre ved at løsne låseskruen (23).
• Emnesupporterne (18) skal altid være monteret og
anvendt under arbejdet.
8.2 Finjustering af anslaget til kapsnit 90° (fig. 5)
Anslagsvinkel medfølger ikke.
• Sænk maskinoverdelen (4), og fastlås den med lå-
sebolten (25).
• Løsn låseskruen (23).
• Anbring anslagsvinklen (a) mellem savklingen (6)
og drejebordet (13).
• Løsn låsemøtrikken (26a).
• Juster justeringsskruen (26), til vinklen mellem sav-
klingen (6) og drejebordet (13) er 90°.
• Spænd låsemøtrikken (26a) fast igen.
8.3 Kapsnit 90° og drejebord 0° (fig. 1/2/3/6)
Pas på! Den forskydelige anslagsskinne (8a) skal
til 90°-kapskæring fastlåses i den inderste posi-
tion.
• Åbn låseskruen (8b) på den forskydelige anslags-
skinne (8a), og skub anslagsskinnen (8a) indad.
90 | DK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Den forskydelige anslagsskinne (8a) skal stoppes
så langt før den inderste position, at afstanden mel-
lem anslagsskinnen (8a) og savklingen (6) er maks.
8 mm.
• Kontrollér før skæring, at der ikke er risiko for kolli-
sion mellem anslagsskinnen (8a) og savklingen (6).
• Spænd låseskruen (8b) fast igen.
• Bring maskinens overdel (4) i øverste position.
• Læg det træ, der skal skæres, an mod anslagsskin-
nen (8) og på drejebordet (13).
• Fasthold materialet med
gen (15) på det faste savbord (9) for at forhin-
dre, at emnet forskyder sig under skæringen.
Se pkt. 8.13.
• Løsn spærrekontakten (2), og tryk på Tænd/
Sluk-knappen (1) for at starte motoren.
• Bevæg maskinoverdelen (4) jævnt og med et let
tryk nedad med håndtaget (3), til savklingen (6) har
gennemskåret emnet.
• Efter afslutning af skæringen bringes maskino-
verdelen igen i den øverste hvilestilling, og Tænd/
Sluk-knappen (1) slippes.
Pas på! Ved hjælp af returfjederen slår maskinen
automatisk ad. Slip ikke håndtaget (3) efter skæ-
ringen, men bevæg maskinoverdelen langsomt og
med et let modtryk opad.
8.4 Kapsnit 90° og drejebord 0° - 45°
(fig. 1/2/3/6)
Med kap- og geringssaven kan der foretages
kapskæringer fra venstre og højre på 0°-45° i forhold
til anslagsskinnen.
Pas på! Den forskydelige anslagsskinne (8a) skal
til 90°-kapskæring fastlåses i den inderste posi-
tion.
• Åbn låseskruen (8b) på den forskydelige anslags-
skinne (8a), og skub anslagsskinnen (8a) indad.
• Den forskydelige anslagsskinne (8a) skal stoppes
så langt før den inderste position, at afstanden mel-
lem anslagsskinnen (8a) og savklingen (6) er maks.
8 mm.
• Kontrollér før skæring, at der ikke er risiko for kolli-
sion mellem anslagsskinnen (8a) og savklingen (6).
• Spænd låseskruen (8b) fast igen
• Løsn drejebordet (13) ved at løsne låseskruen (7).
• Indstil drejebordet (13) i den ønskede vinkel med
håndtaget (3)
• Spænd låseskruen (7) igen for at fastlåse drejebor-
det.
• Udfør skæringen som beskrevet i punkt 8.3.
8.5 Finjustering af anslaget til geringssnit 45°
(fig. 1/2/3/6/7/8)
• Anslagsvinkel medfølger ikke.
• Sænk maskinoverdelen (4), og fastlås den med lå-
sebolten (25).
• Fastlås drejebordet (13) i 0°-stilling.
spændeanordnin-
