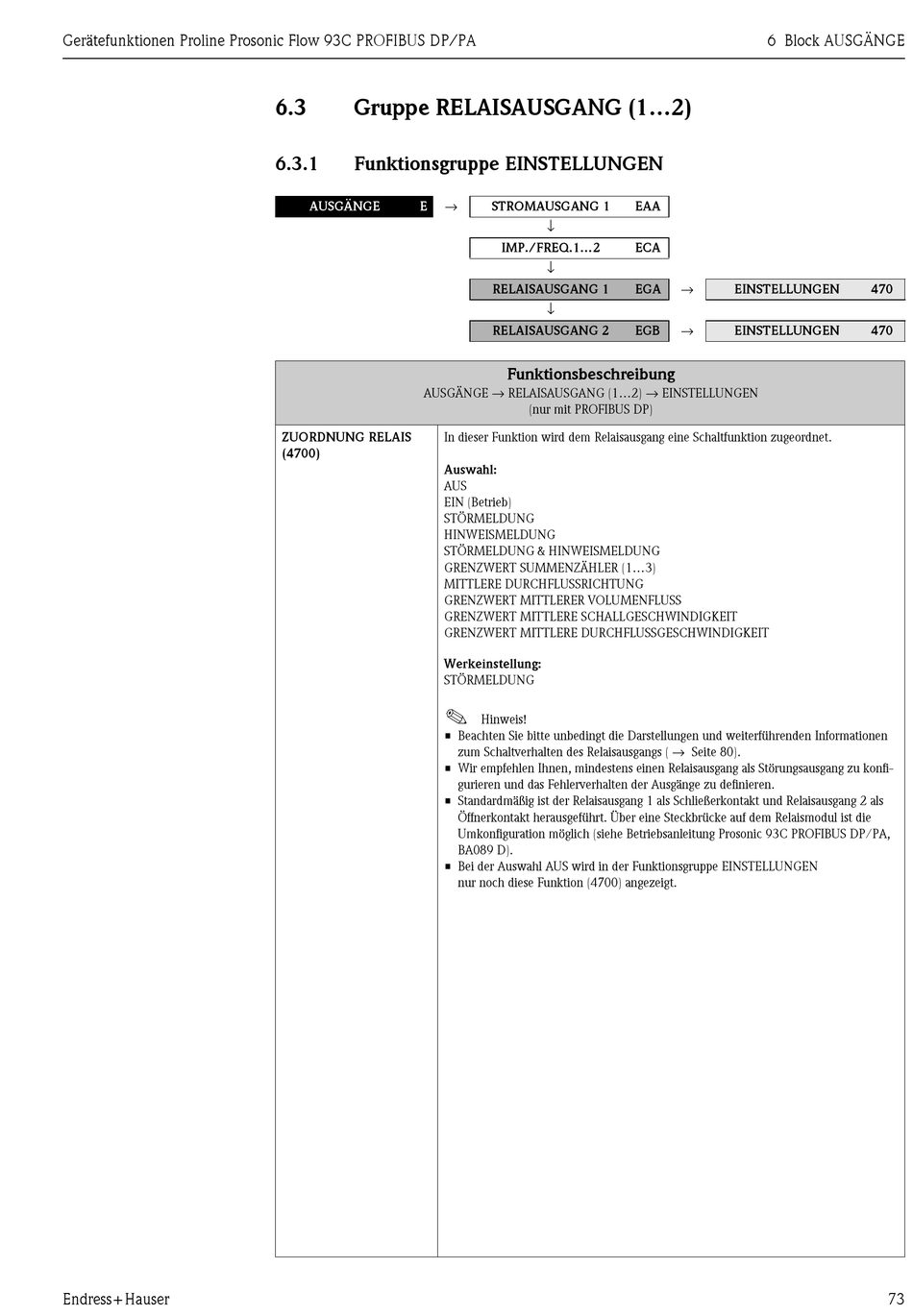

Gerätefunktionen Proline Prosonic Flow 93C PROFIBUS DP/PA
Endress+Hauser
6.3
Gruppe RELAISAUSGANG (1...2)
6.3.1
Funktionsgruppe EINSTELLUNGEN
→
AUSGÄNGE
E
AUSGÄNGE → RELAISAUSGANG (1...2) → EINSTELLUNGEN
ZUORDNUNG RELAIS
In dieser Funktion wird dem Relaisausgang eine Schaltfunktion zugeordnet.
(4700)
Auswahl:
AUS
EIN (Betrieb)
STÖRMELDUNG
HINWEISMELDUNG
STÖRMELDUNG & HINWEISMELDUNG
GRENZWERT SUMMENZÄHLER (1...3)
MITTLERE DURCHFLUSSRICHTUNG
GRENZWERT MITTLERER VOLUMENFLUSS
GRENZWERT MITTLERE SCHALLGESCHWINDIGKEIT
GRENZWERT MITTLERE DURCHFLUSSGESCHWINDIGKEIT
Werkeinstellung:
STÖRMELDUNG
!
• Beachten Sie bitte unbedingt die Darstellungen und weiterführenden Informationen
• Wir empfehlen Ihnen, mindestens einen Relaisausgang als Störungsausgang zu konfi-
• Standardmäßig ist der Relaisausgang 1 als Schließerkontakt und Relaisausgang 2 als
• Bei der Auswahl AUS wird in der Funktionsgruppe EINSTELLUNGEN
STROMAUSGANG 1
↓
IMP./FREQ.1...2
↓
RELAISAUSGANG 1
↓
RELAISAUSGANG 2
Funktionsbeschreibung
(nur mit PROFIBUS DP)
Hinweis!
zum Schaltverhalten des Relaisausgangs ( → Seite 80).
gurieren und das Fehlerverhalten der Ausgänge zu definieren.
Öffnerkontakt herausgeführt. Über eine Steckbrücke auf dem Relaismodul ist die
Umkonfiguration möglich (siehe Betriebsanleitung Prosonic 93C PROFIBUS DP/PA,
BA089 D).
nur noch diese Funktion (4700) angezeigt.
6 Block AUSGÄNGE
EAA
ECA
→
EGA
EINSTELLUNGEN
→
EGB
EINSTELLUNGEN
470
470
73
