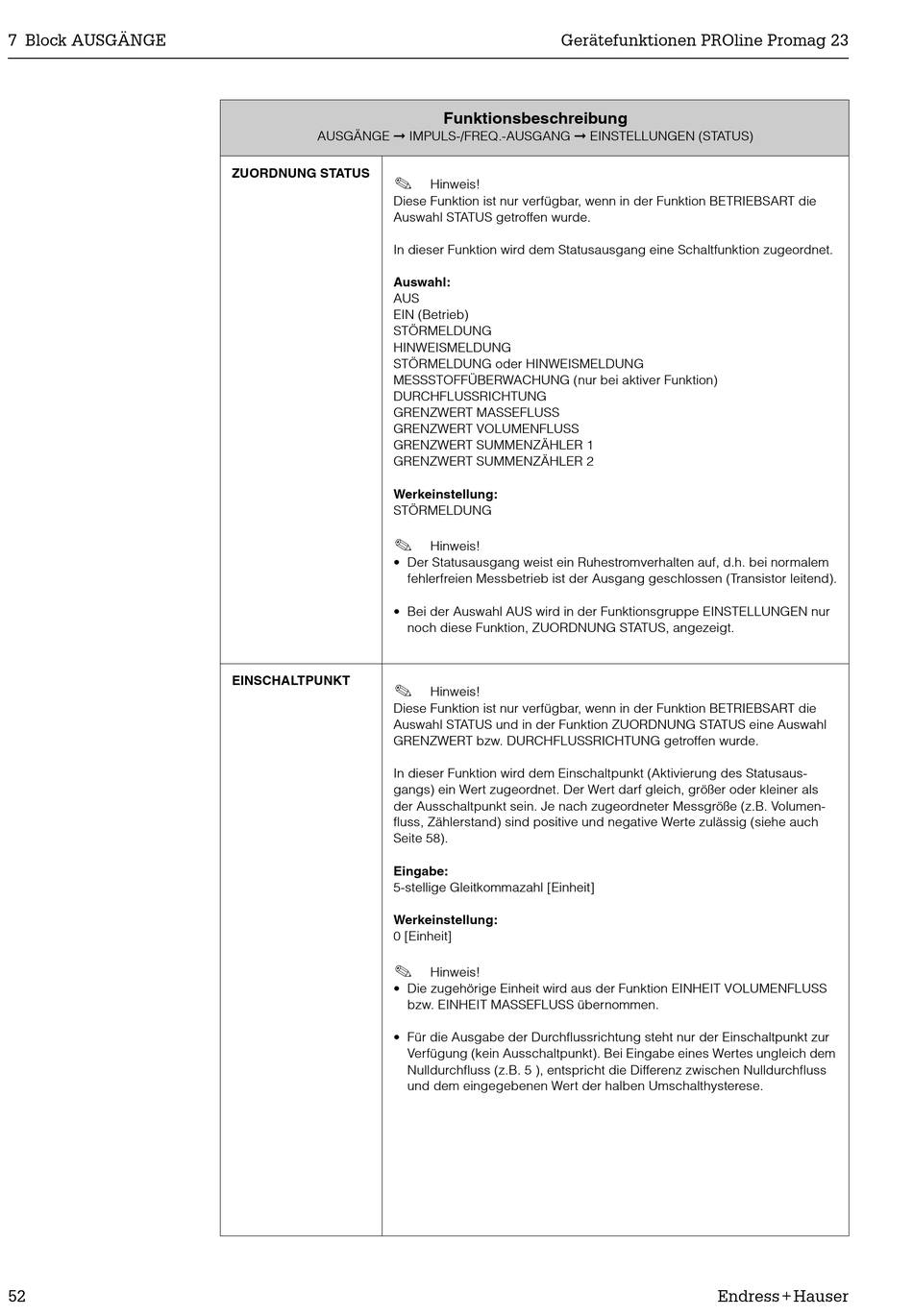

7 Block AUSGÄNGE
52
AUSGÄNGE © IMPULS-/FREQ.-AUSGANG © EINSTELLUNGEN (STATUS)
ZUORDNUNG STATUS
!
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die
Auswahl STATUS getroffen wurde.
In dieser Funktion wird dem Statusausgang eine Schaltfunktion zugeordnet.
Auswahl:
AUS
EIN (Betrieb)
STÖRMELDUNG
HINWEISMELDUNG
STÖRMELDUNG oder HINWEISMELDUNG
MESSSTOFFÜBERWACHUNG (nur bei aktiver Funktion)
DURCHFLUSSRICHTUNG
GRENZWERT MASSEFLUSS
GRENZWERT VOLUMENFLUSS
GRENZWERT SUMMENZÄHLER 1
GRENZWERT SUMMENZÄHLER 2
Werkeinstellung:
STÖRMELDUNG
!
• Der Statusausgang weist ein Ruhestromverhalten auf, d.h. bei normalem
• Bei der Auswahl AUS wird in der Funktionsgruppe EINSTELLUNGEN nur
EINSCHALTPUNKT
!
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die
Auswahl STATUS und in der Funktion ZUORDNUNG STATUS eine Auswahl
GRENZWERT bzw. DURCHFLUSSRICHTUNG getroffen wurde.
In dieser Funktion wird dem Einschaltpunkt (Aktivierung des Statusaus-
gangs) ein Wert zugeordnet. Der Wert darf gleich, größer oder kleiner als
der Ausschaltpunkt sein. Je nach zugeordneter Messgröße (z.B. Volumen-
fluss, Zählerstand) sind positive und negative Werte zulässig (siehe auch
Seite 58).
Eingabe:
5-stellige Gleitkommazahl [Einheit]
Werkeinstellung:
0 [Einheit]
!
• Die zugehörige Einheit wird aus der Funktion EINHEIT VOLUMENFLUSS
• Für die Ausgabe der Durchflussrichtung steht nur der Einschaltpunkt zur
Gerätefunktionen PROline Promag 23
Funktionsbeschreibung
Hinweis!
Hinweis!
fehlerfreien Messbetrieb ist der Ausgang geschlossen (Transistor leitend).
noch diese Funktion, ZUORDNUNG STATUS, angezeigt.
Hinweis!
Hinweis!
bzw. EINHEIT MASSEFLUSS übernommen.
Verfügung (kein Ausschaltpunkt). Bei Eingabe eines Wertes ungleich dem
Nulldurchfluss (z.B. 5 ), entspricht die Differenz zwischen Nulldurchfluss
und dem eingegebenen Wert der halben Umschalthysterese.
Endress+Hauser
