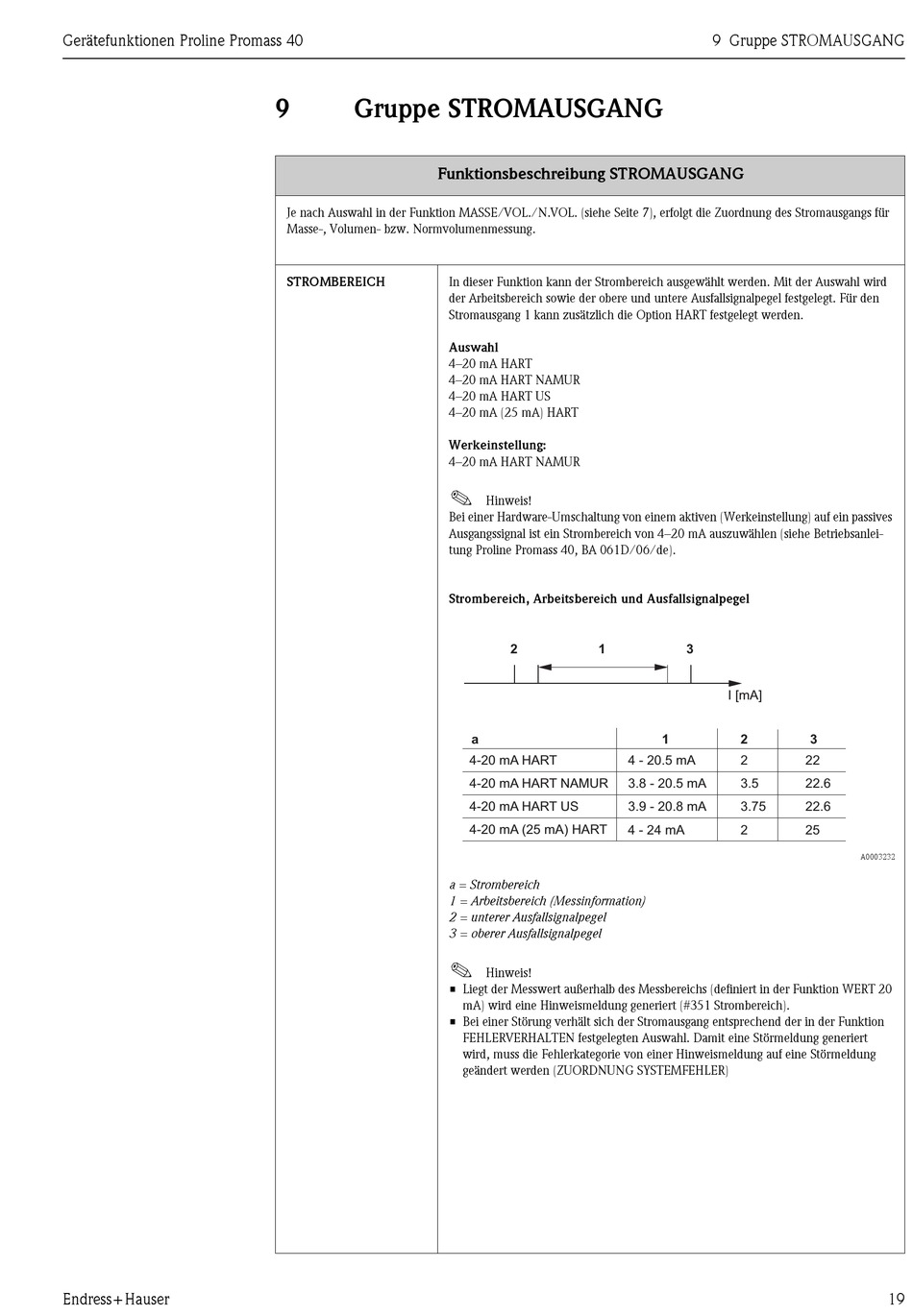

Gruppe STROMAUSGANG

Funktionsbeschreibung STROMAUSGANG
Je nach Auswahl in der Funktion MASSE/VOL./N.VOL. (siehe Seite 7), erfolgt die Zuordnung des Stromausgangs für
Masse-, Volumen- bzw. Normvolumenmessung.

STROMBEREICH

In dieser Funktion kann der Strombereich ausgewählt werden. Mit der Auswahl wird
der Arbeitsbereich sowie der obere und untere Ausfallsignalpegel festgelegt. Für den
Stromausgang 1 kann zusätzlich die Option HART festgelegt werden.
Auswahl
4–20 mA HART
4–20 mA HART NAMUR
4–20 mA HART US
4–20 mA (25 mA) HART
Werkeinstellung:
4–20 mA HART NAMUR
!
Hinweis!
Bei einer Hardware-Umschaltung von einem aktiven (Werkeinstellung) auf ein passives
Ausgangssignal ist ein Strombereich von 4–20 mA auszuwählen (siehe Betriebsanlei-
tung Proline Promass 40, BA 061D/06/de).
Strombereich, Arbeitsbereich und Ausfallsignalpegel
2 1
a
4-20 mA HART
4-20 mA HART NAMUR
4-20 mA HART US
4-20 mA (25 mA) HART
a = Strombereich
1 = Arbeitsbereich (Messinformation)
2 = unterer Ausfallsignalpegel
3 = oberer Ausfallsignalpegel
!
Hinweis!
• Liegt der Messwert außerhalb des Messbereichs (definiert in der Funktion WERT 20
mA) wird eine Hinweismeldung generiert (#351 Strombereich).
• Bei einer Störung verhält sich der Stromausgang entsprechend der in der Funktion
FEHLERVERHALTEN festgelegten Auswahl. Damit eine Störmeldung generiert
wird, muss die Fehlerkategorie von einer Hinweismeldung auf eine Störmeldung
geändert werden (ZUORDNUNG SYSTEMFEHLER)
9 Gruppe STROMAUSGANG
3
I [mA]
1 2
4 - 20.5 mA 2
3.8 - 20.5 mA 3.5
3.9 - 20.8 mA 3.75
4 - 24 mA 2
3
22
22.6
22.6
25
A0003232
