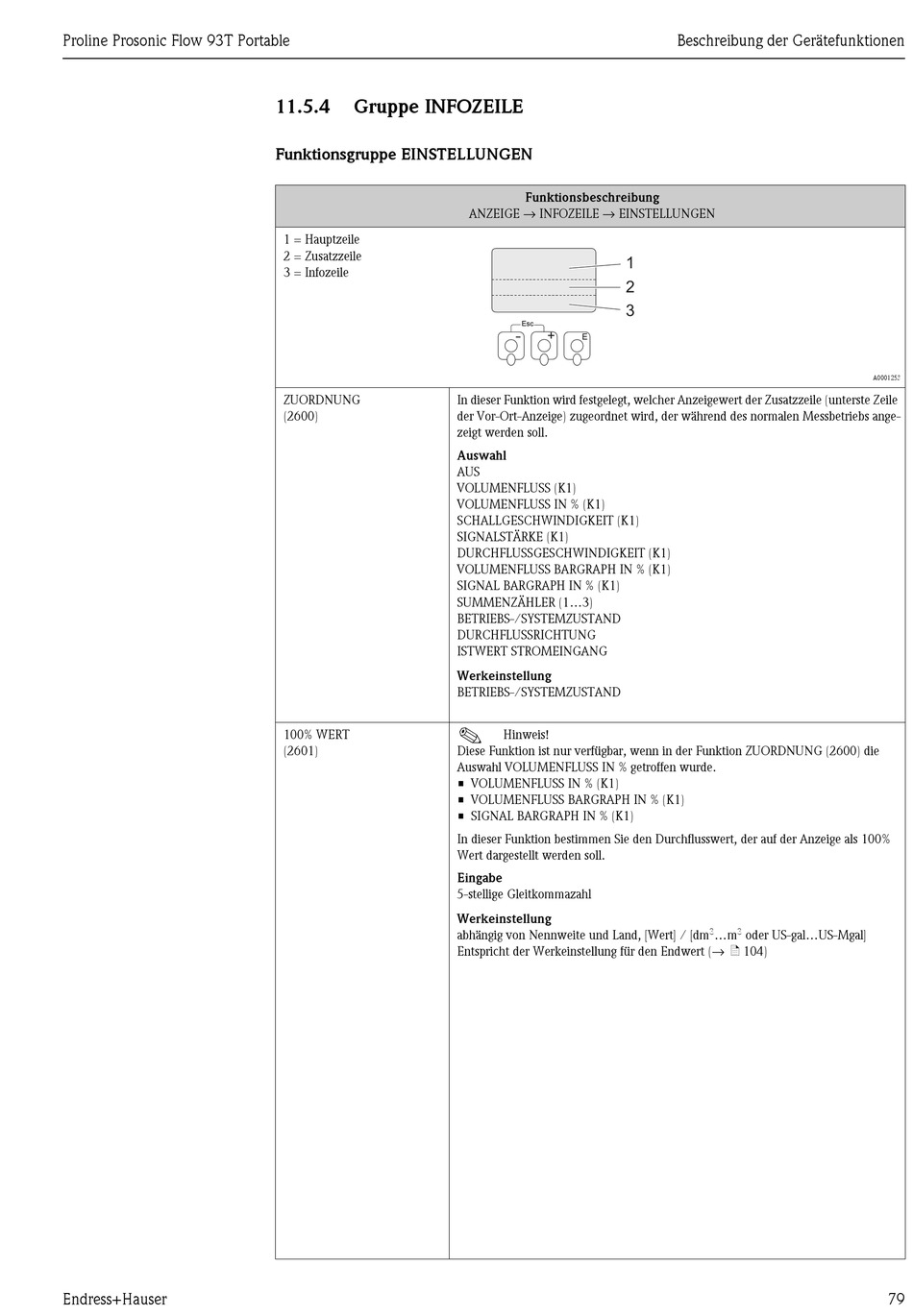

Gruppe Infozeile - Endress+Hauser Proline Prosonic Flow 93T Portable Betriebsanleitung

Proline Prosonic Flow 93T Portable
Endress+Hauser
11.5.4

Gruppe INFOZEILE

Funktionsgruppe EINSTELLUNGEN
1 = Hauptzeile
2 = Zusatzzeile
3 = Infozeile
ZUORDNUNG
(2600)
100% WERT
(2601)
Funktionsbeschreibung
ANZEIGE → INFOZEILE → EINSTELLUNGEN
1
2
3
Esc
+
-
E
In dieser Funktion wird festgelegt, welcher Anzeigewert der Zusatzzeile (unterste Zeile
der Vor-Ort-Anzeige) zugeordnet wird, der während des normalen Messbetriebs ange-
zeigt werden soll.
Auswahl
AUS
VOLUMENFLUSS (K1)
VOLUMENFLUSS IN % (K1)
SCHALLGESCHWINDIGKEIT (K1)
SIGNALSTÄRKE (K1)
DURCHFLUSSGESCHWINDIGKEIT (K1)
VOLUMENFLUSS BARGRAPH IN % (K1)
SIGNAL BARGRAPH IN % (K1)
SUMMENZÄHLER (1...3)
BETRIEBS-/SYSTEMZUSTAND
DURCHFLUSSRICHTUNG
ISTWERT STROMEINGANG
Werkeinstellung
BETRIEBS-/SYSTEMZUSTAND
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG (2600) die
Auswahl VOLUMENFLUSS IN % getroffen wurde.
• VOLUMENFLUSS IN % (K1)
• VOLUMENFLUSS BARGRAPH IN % (K1)
• SIGNAL BARGRAPH IN % (K1)
In dieser Funktion bestimmen Sie den Durchflusswert, der auf der Anzeige als 100%
Wert dargestellt werden soll.
Eingabe
5-stellige Gleitkommazahl
Werkeinstellung
abhängig von Nennweite und Land, [Wert] / [dm
Entspricht der Werkeinstellung für den Endwert (→ ä 104)
Beschreibung der Gerätefunktionen
3 3
...m oder US-gal...US-Mgal]
A0001253
79
