Gerätefunktionen Proline Promass 83 PROFIBUS DP/PA
Endress+Hauser
2.1.5

Kennzeichnung der Zellen

Jede Zelle (Block, Gruppe, Funktionsgruppe und Funktion) in der Funktionsmatrix
besitzt eine individuelle nur einmal vorkommende Kennzeichnung.
Blöcke:
Gekennzeichnet durch einen Buchstaben (A, B, C, usw.)
Gruppen:
Gekennzeichnet durch drei Buchstaben (AAA, ABA, BAA, usw.).
Der erste Buchstabe ist identisch mit der Blockbenennung (d.h. alle Gruppen im Block A
haben in der Gruppenkennzeichnung als ersten Buchstaben ebenfalls ein A _ _, alle Gruppen
im Block B ein B _ _ usw.). Die beiden restlichen Buchstaben identifizieren die Gruppe
innerhalb des jeweiligen Blocks.
Funktionsgruppen:
Gekennzeichnet durch drei Ziffern (000, 001, 100, usw.)
Funktionen:
Gekennzeichnet durch vier Ziffern (0000, 0001, 0201, usw.).
Die ersten drei Ziffern werden von der jeweiligen Funktionsgruppe übernommen.
Die letzte Ziffer zählt die Funktionen innerhalb der Funktionsgruppe von 0 bis 9 hoch
(z.B. die Funktion 0005 ist in der Gruppe 000 die sechste Funktion).

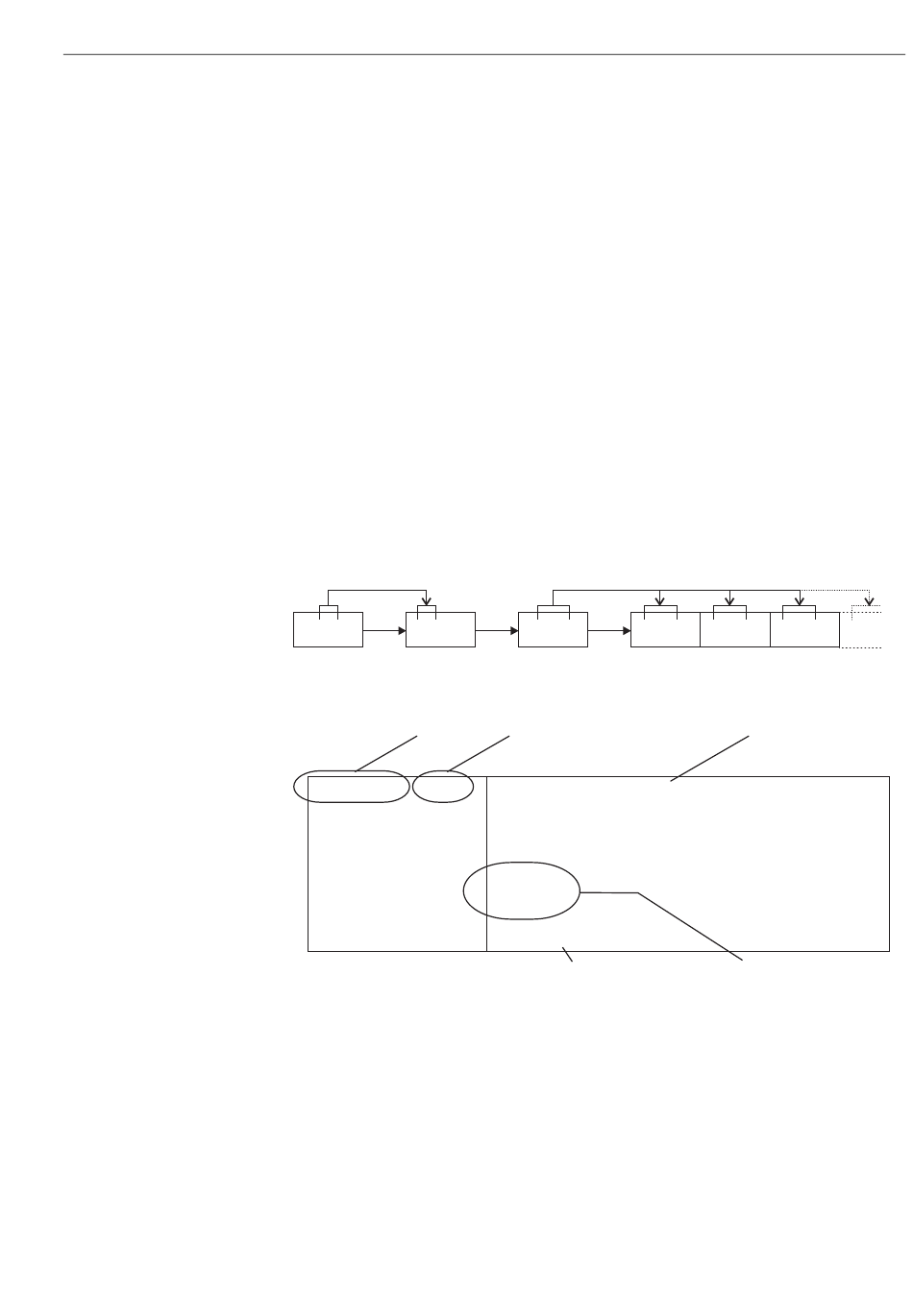

Block Gruppen
C
CAA
2.2

Darstellung der Funktionsbeschreibungen

1
Einheit Länge
0424
Abb. 3 : Beispiel für die Beschreibung einer Funktion
1 Name der Funktion
2 Nummer der Funktion (erscheint auf der Vor-Ort-Anzeige)
3 Beschreibung der Funktion
4 Auswahl- bzw. Eingabemöglichkeiten oder Anzeige
5 Werkeinstellung (mit dieser Einstellung / Auswahl wird das Messgerät ausgeliefert)
2.3

Maximale Anzahl Schreibzugriffe

Die Anzahl der Schreibzugriffe auf das EEPROM ist technisch bedingt auf maximal 1 Millionen
beschränkt. Diese Grenze ist unbedingt zu beachten, da ein Überschreiten dieser Grenze zum
Verlust der Daten und zum Ausfall des Messgerätes führt. Ein ständiges Beschreiben der nicht
flüchtigen Geräteparameter über den PROFIBUS ist somit unbedingt zu vermeiden!
Funktionsgruppen Funktionen
200
2000
2
Auswahl der gewünschten und angezeigten Einheit für das Längenmaß der
Nennweite.
Die hier gewählte Einheit ist gültig für:
- Messaufnehmer-Nennweite, siehe Funktion NENNWEITE (6804).
Auswahl:
MILLIMETER
INCH
Werkeinstellung:
MILLIMETER
5
2 Funktionsmatrix
2001 2002
A0001251
3
4
A0004822-de
7
