Montage Typ 8685/8686 An Den Antrieb Typ 2036 - bürkert 8685 Bedienungsanleitung

WARNUNG!
Verletzungsgefahr bei unsachgemäßer Montage.
▶ Die Montage darf nur autorisiertes Fachpersonal mit gee-
ignetem Werkzeug durchführen.
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf.
▶ Anlage gegen unbeabsichtigtes Betätigen sichern.
▶ Nach der Montage einen kontrollierten Wiederanlauf
gewährleisten.
7.2 Montage Typ 8685/8686 an den
Antrieb Typ 2036
Für die Montage an den Antrieb von Typ 2036 wird ein Adaptionsset
benötigt.
Das Adaptionsset (siehe „Fig. 3" auf Seite 54) beinhaltet ein
Adaptionsgehäuse, eine Formdichtung, drei O-Ringe, vier Zylinder-
schrauben und drei Schaltspindelpaare. Es gibt für Rückmeldekopf
und Steuerkopf unterschiedliche Adaptionssets. Innerhalb eines
Adaptionssets gibt es aufgrund der unterschiedlichen Arbeitshübe
der Antriebsgrößen RV50, RV70 und RV110 unterschiedliche
Spindellängen.
58

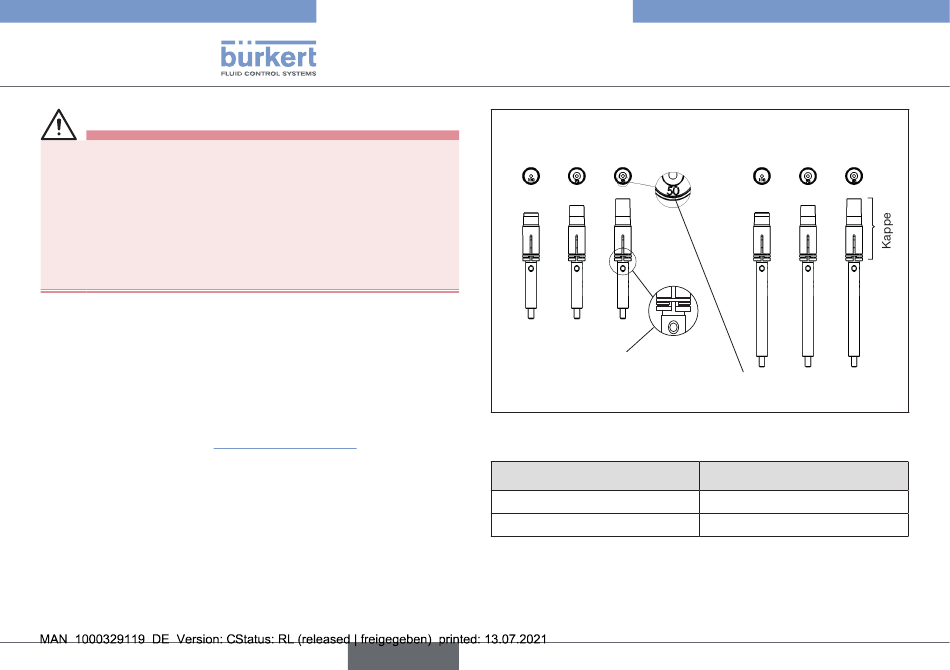

Schaltspindeln Typ 8685
RV110 RV70
Kappe: Ausgangsposition
vor Aufsetzen des
Rückmeldekopfs/Steuerkopfs
Fig. 5:
Bezeichnung
Adaptionsset für Typ 8685
Adaptionsset für Typ 8686
Tab. 2:
deutsch
Typ 8685 / 8686
Montage
Schaltspindeln Typ 8686
RV50
Kennzeichnung Schaltspindel
Bestell-Nr.
684267
684268
Adapationssets
RV110 RV70 RV50
Antriebsgrößen-
kennzeichnung
