Programmierdaten Steuerkopf Typ 8686
E/A-Konfiguration
ID-Code
Erweiterter ID-Code 1
Erweiterter ID-Code 2
Profil
Tab. 10: Programmierdaten Steuerkopf Typ 8686
Antrieb 1
(links)
Steuerluftan-
schluss
2 (P2)
Steuerluftan-
schluss
1 (P1)

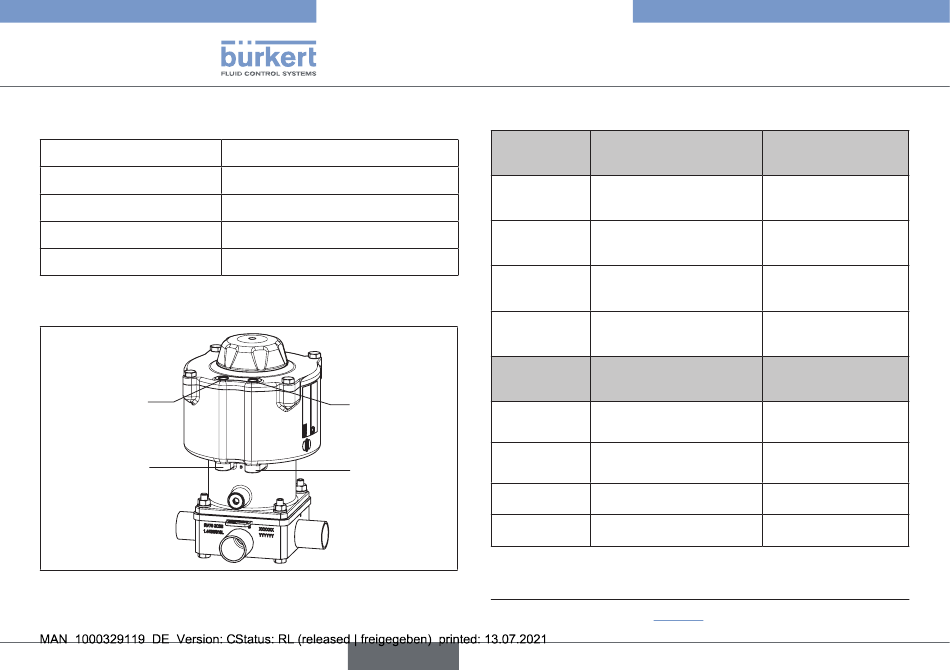

Fig. 24: Pneumatischer Anschluss
74
7 hex
A hex (Bitbelegung siehe unten)
7 hex
E hex
S-7.A.E
Antrieb 2
(rechts)
Steuerluftan-
schluss
4 (P4)
Steuerluftan-
schluss
3 (P3)
deutsch
Typ 8685 / 8686
Elektrische Installation
Bitbelegung
Datenbit
Funktion
Eingänge
Endstellung oben -
D0
Top Antrieb 1
Endstellung unten -
D1
Bot Antrieb 1
Endstellung oben -
D2
Top Antrieb 2
Endstellung unten -
D3
Bot Antrieb 2
Datenbit
Funktion
Ausgänge
D0 Steuerventil Y1
D1 Steuerventil Y2
D2 -
D3 -
Tab. 11: Bitbelegung AS-Interface Steuerkopf Typ 8686
Parameterbits ohne Funktion.
6) Antriebszuordnung siehe „Fig. 25"
Belegung 6)
0 Top nicht erreicht
1 Top erreicht
0 Bot nicht erreicht
1 Bot erreicht
0 Top nicht erreicht
1 Top erreicht
0 Bot nicht erreicht
1 Bot erreicht
Belegung
6)
0 Steuerventil OFF
1 Steuerventil ON
0 Steuerventil OFF
1 Steuerventil ON
nicht belegt
nicht belegt
