9.2 Gerätevariante 24 V DC
9.2.1 Elektrische Installation Rückmeldekopf
Typ 8685
Geräteanschluss Kabelverschraubung Typ 8685
→ Für den elektrischen Anschluss mit Kabelverschraubung einen
Leitungsquerschnitt von 0,25 mm² verwenden.
Befestigungss-
chrauben
M4 (2x)

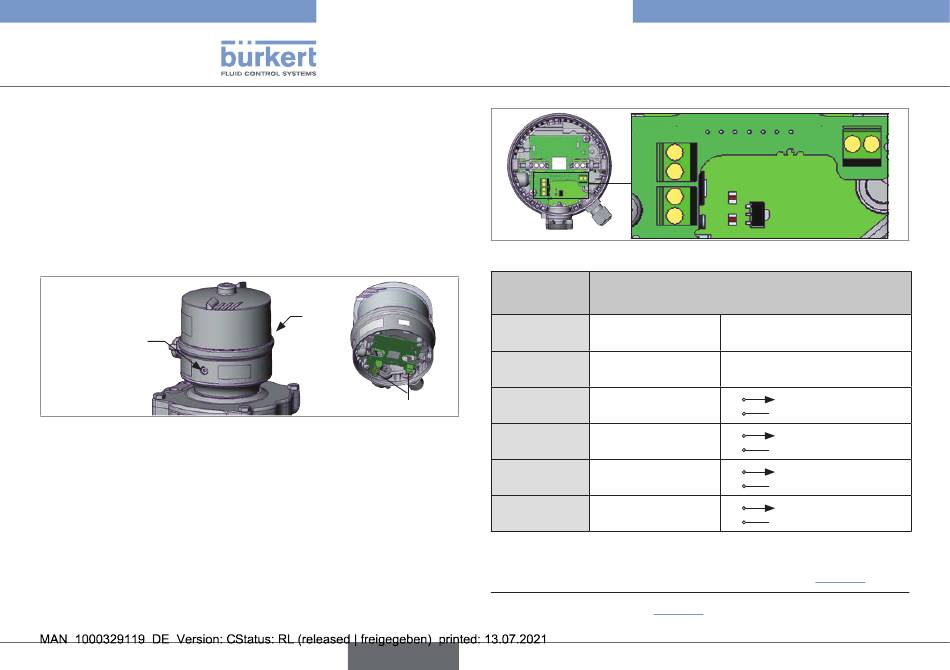

Fig. 15: Position Schraubklemmen Typ 8685
→
Befestigungsschrauben M4 lösen und den Rückmeldekopf nach
oben abziehen (nur bei bereits montiertem Rückmeldekopf).
→ Kabelverschraubung montieren, falls erforderlich (ca. 1,5 Nm).
→ Kabel durch die Kabelverschraubung führen.
66
Fig. 16:
Bezeichnung
auf Platine
Schraubklemmen
Tab. 4:
→ Adern anklemmen (siehe Anschlussbelegung in „Tab. 4").
1) Antriebszuordnung siehe „Fig. 17"
deutsch
Typ 8685 / 8686
Elektrische Installation
Top1
Bot1
Top2
Bot2
Bezeichnung auf Platine Typ 8685
Belegung
1)
24 V
Betriebsspannung +
GND
Betriebsspannung -
Endstellung oben -
Top 1
Top Antrieb 1
Endstellung unten -
Bot 1
Bot Antrieb 1
Endstellung oben -
Top 2
Top Antrieb 2
Endstellung unten -
Bot 2
Bot Antrieb 2
Anschluss Kabelverschraubung Typ 8685
24V GND
24 V DC ±10 %
GND
24 V / 0 V (max. 0,1 A)
GND
24 V / 0 V (max. 0,1 A)
GND
24 V / 0 V (max. 0,1 A)
GND
24 V / 0 V (max. 0,1 A)
GND
