HINWEIS!
Keine oder fehlerhafte Erkennung der Endstellungen.
▶ Position der Kappe auf der Schaltspindel nicht verändern.
▶ Loch ∅2,3 zum Befestigen der Schaltspindel verwenden.
→ Schaltspindeln durch die passenden Spindeldurchführungen
schieben. Dabei sind die äußeren Durchführungen für die
Antriebsgröße RV70/110 und die innere Durchführung für die
Antriebsgröße RV50 vorgesehen (siehe „Fig. 7").
→ Achtung: D ie Schraubensicherung nicht mit der Spindeld-
ichtung in Berührung bringen.

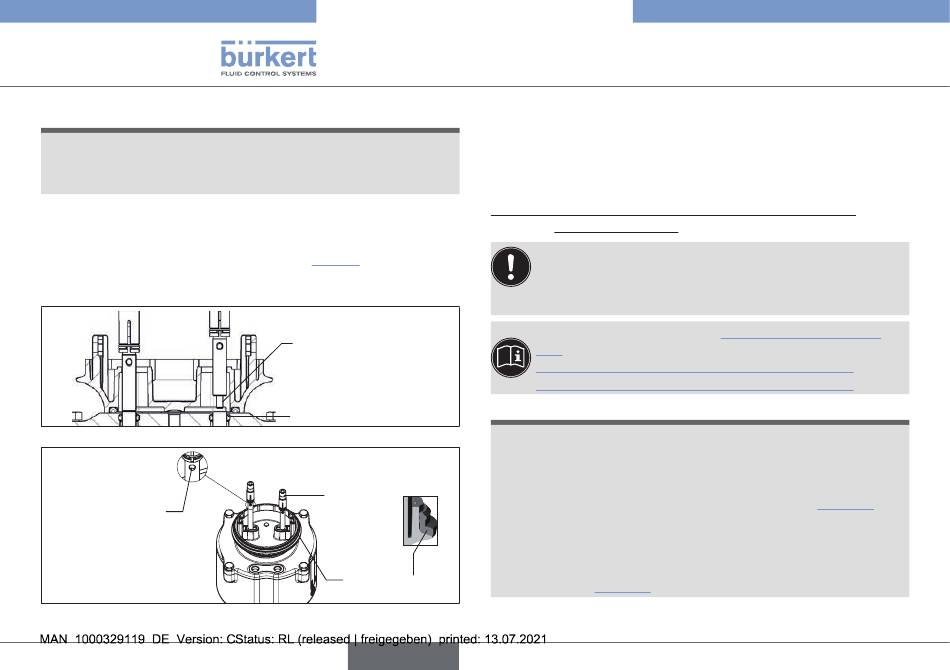

Fig. 8: Schraubensicherung
Loch ∅2,3 zum
Einschrauben
der
Schaltspindel
Fig. 9: Montage Schaltspindeln und Formdichtung
60
Gewinde mit
Schraubensicherung
benetzen
Spindeldichtung
Kappe
Formdichtung
deutsch
Typ 8685 / 8686
Montage
→
Zwei Schaltspindeln mit geeignetem Werkzeug auf die
Antriebsspindeln schrauben. Dazu ist an der Spindelseite ein
Loch ∅2,3 angebracht (Drehmoment: 1,0 Nm ±0,1 Nm).
→ Formdichtung auf das Adaptionsgehäuse setzen (kleinerer
Durchmesser zeigt nach oben).
Schritt 2: Montage Rückmeldekopf/Steuerkopf auf das
Adaptionsgehäuse
Erfolgt der elektrische Anschluss über Kabelverschraubung,
dann empfehlen wir die Adern an dieser Stelle anzus-
chließen, da sonst der Rückmeldekopf/Steuerkopf zum
elektrischen Anschluss nochmals demontiert werden muss.
Elektrische Installation siehe: „9.2 Gerätevariante 24 V
DC"
„Geräteanschluss Kabelverschraubung Typ 8685"
„Geräteanschluss Kabelverschraubung Typ 8686"
HINWEIS!
Fehlerhafte Erkennung der Endstellungen.
▶ Bei Antrieben mit Steuerfunktion B (SFB) muss vor dem Auf-
setzen des Rückmeldekopfs / Steuerkopfs auf das Adaptions-
gehäuse die untere Endstellung angefahren werden. Dazu ist
der jeweilige Steuerluftanschluss des Antriebs („Fig. 10") mit
Druck zu beaufschlagen.
▶ Auf die richtige Position des Rückmeldekopfs / Steuerkopfs
zum Antrieb achten: Blindstopfen oder Überdruckventil müs-
sen auf der Seite der pneumatischen Anschlüsse des Antriebs
liegen (siehe „Fig. 10").
