Typ 8685 / 8686
Vorgehensweise:
Schritt 1: Montage Adaptionsgehäuse auf den Antrieb
→
Klarsichthaube am Antrieb abschrauben.
→
Deckelfolie entfernen, wenn vorhanden. Dadurch werden die
Kodierbohrungen und M6-Gewinde zugänglich.
→ O-Ring 52 x 3 in das Profil auf der Unterseite des Adaptions-
gehäuses setzen.
→ Adaptionsgehäuse unter Beachtung der Codierzapfen auf den
Antrieb aufsetzen.
→ Adaptionsgehäuse mit den zwei Zylinderschrauben M6 x 12
am Antrieb festschrauben.
Zylinderschrauben M6 x 12
Adaptionsgehäuse
O-Ring 52 x 3
Codierzapfen
Antrieb

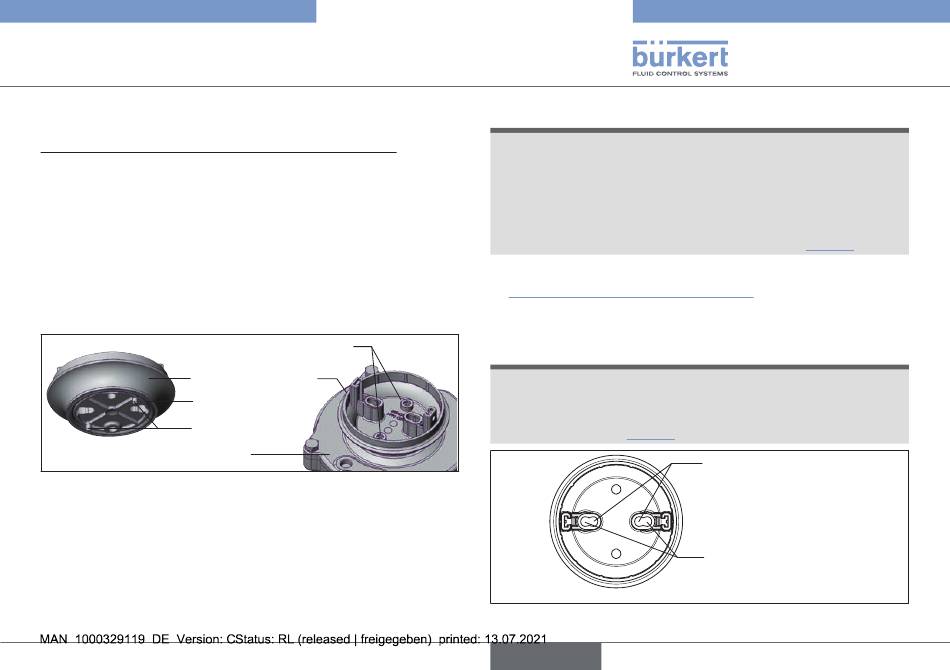

Fig. 6: Montage Adaptionsgehäuse
Montage
HINWEIS!
Die Verwendung einer nicht passenden Schaltspindel führt
zu irreparablen Zerstörung des Rückmeldekopfs bzw.
Steuerkopfs und des Antriebs.
▶ Nur die zur Antriebsgröße passenden Schaltspindeln ver-
wenden. Die entsprechende Antriebsgrößenkennzeichnung
(RV50, RV70, RV110) für die Schaltspindeln sind auf der
Stirnfläche der PVC- Kappe eingeprägt (siehe „Fig. 5").
→ Die zur Antriebsgröße passende Schaltspindel wählen (siehe
„Fig. 5: Kennzeichnung Schaltspindel").
→
Die 2 der Antriebsgröße zugehörigen Schaltspindeln am Gewinde
leicht mit Schraubensicherung benetzen (z. B. Loctite M290).
HINWEIS!
Fehlfunktion bei Verwendung der falschen
Spindeldurchführung.
▶ Nur die zur Antriebsgröße passende Spindeldurchführung
verwenden (siehe „Fig. 7").
Fig. 7: Spindeldurchführung
deutsch
Spindeldurchführung
für Antriebsgröße
RV50
Spindeldurchführung
für Antriebsgröße
RV70 und RV110
