Typ 8685 / 8686
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Demontage.
▶ Die Demontage darf nur autorisiertes Fachpersonal mit gee-
ignetem Werkzeug durchführen!
14.2

Demontage

Vorgehensweise:
→ Druck abschalten und Leitungen entlüften.
→ Spannung abschalten.
1. Pneumatische Verbindung (nur Steuerkopf Typ 8686)
GEFAHR!
Verletzungsgefahr durch hohen Druck in Anlage/Gerät.
▶ Vor Arbeiten an Anlage oder Gerät, den Druck abschalten
und Leitungen entlüften/entleeren.
→ Pneumatischer Anschluss lösen.
→ Pneumatische Verbindung zum Antrieb lösen.
2. Mechanische Verbindungen
→ Befestigungsschrauben lösen.
→ Rückmeldekopf / Steuerkopf nach oben abziehen.
Wartung
3. Elektrische Verbindung
GEFAHR!
Gefahr durch Stromschlag.
▶ Vor Eingriffen in das Gerät oder die Anlage, Spannung
abschalten und gegen Wiedereinschalten sichern.
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmun-
gen für elektrische Geräte beachten.
Gerät mit Rundsteckverbinder:
→ Rundstecker lösen.
Gerät mit Kabelverschraubung:
→ Kabelverschraubung lösen.
→ Adern aus den Schraubklemmen lösen.
Steuerkopf
Typ 8686
Elektrischer
Anschluss
Befestigungss-
chraube (2x)
Pneumatischer
Anschluss
Pneumatische
Verbindung zum Antrieb

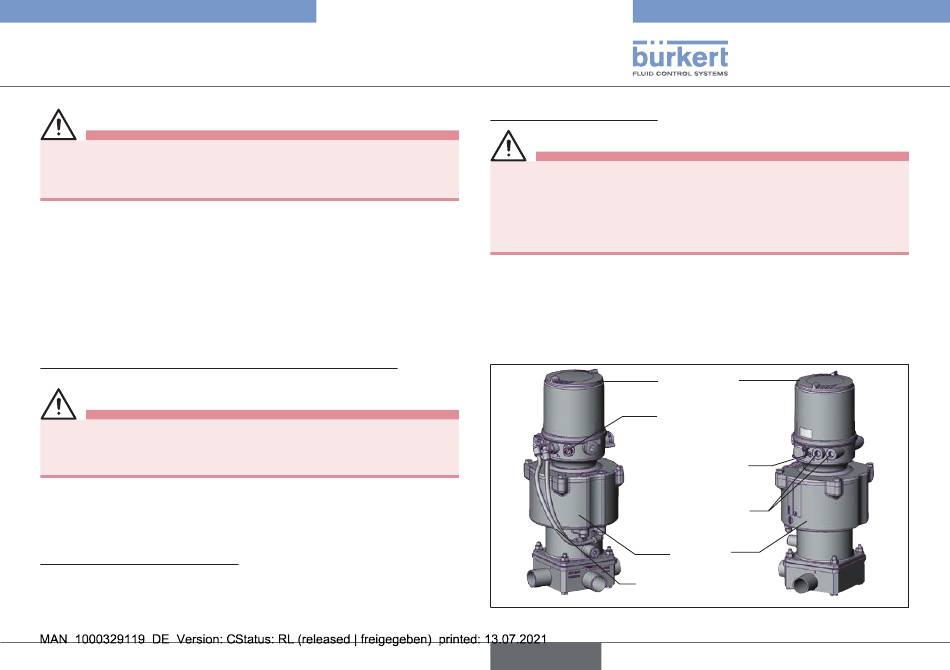

Fig. 36: Demontage 8686
deutsch
Antrieb
