Elektrische Installation

Wichtiger Hinweis zur einwandfreien Funktion des
Geräts:
▶ Durch die Installation darf sich kein Rückdruck aufbauen.
▶ Für den Anschluss einen Schlauch mit ausreichendem
Querschnitt wählen.
▶ Die Abluftleitung muss so konzipiert sein, dass kein Was-
ser oder sonstige Flüssigkeit durch den Abluftanschluss
(3) in das Gerät gelangen kann.

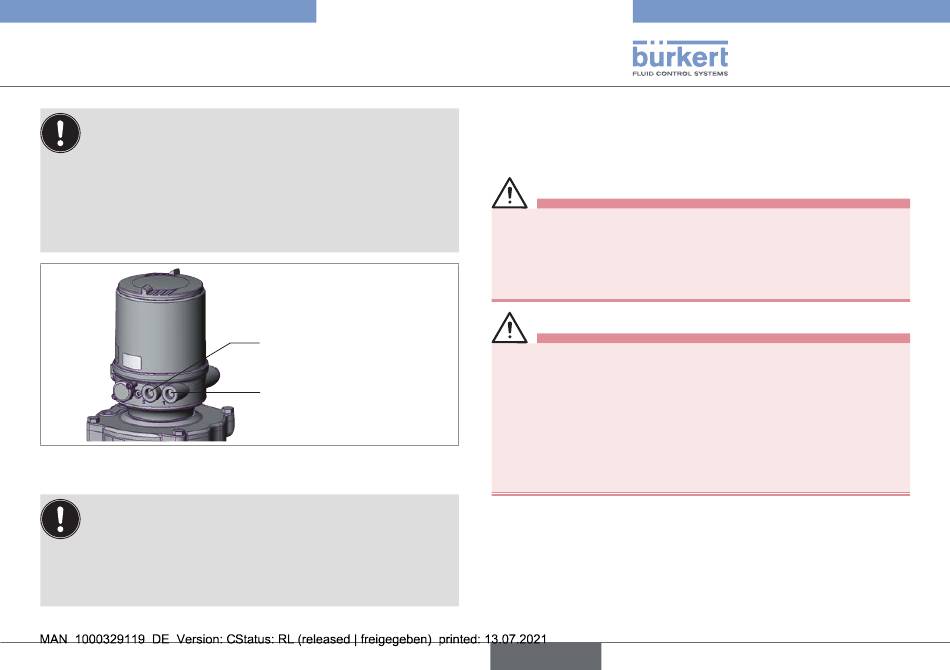

Fig. 14: Pneumatischer Anschluss Typ 8686
Achtung (Abluftkonzept): Für die Einhaltung der
Schutzart IP65/IP67 muss eine Abluftleitung in den
trockenen Bereich montiert werden.
Den anliegenden Steuerdruck unbedingt mindestens
0,5...1 bar über dem Druck halten, der erforderlich ist, den
Antrieb in seine Endstellung zu bringen.
Abluftanschluss
Beschriftung: 3
Steuerluftanschluss
Beschriftung: 1
9 ELEKTRISCHE INSTALLATION
9.1

Sicherheitshinweise

GEFAHR!
Gefahr durch Stromschlag.
▶ Vor Eingriffen in das Gerät oder die Anlage, Spannung
abschalten und gegen Wiedereinschalten sichern.
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmun-
gen für elektrische Geräte beachten.
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Installation.
▶ Die Installation darf nur autorisiertes Fachpersonal mit gee-
ignetem Werkzeug durchführen.
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf.
▶ Anlage gegen unbeabsichtigtes Betätigen sichern.
▶ Nach der Installation einen kontrollierten Wiederanlauf
gewährleisten.
