Typ 8685 / 8686
Systembeschreibung
5.3
Aufbau Rückmeldekopf Typ 8685
Ansicht ohne
Klarsichthaube:
Elektrischer Anschluss
Kabelverschraubung M12 x 1,5
oder Rundsteckverbinder M12 x 1

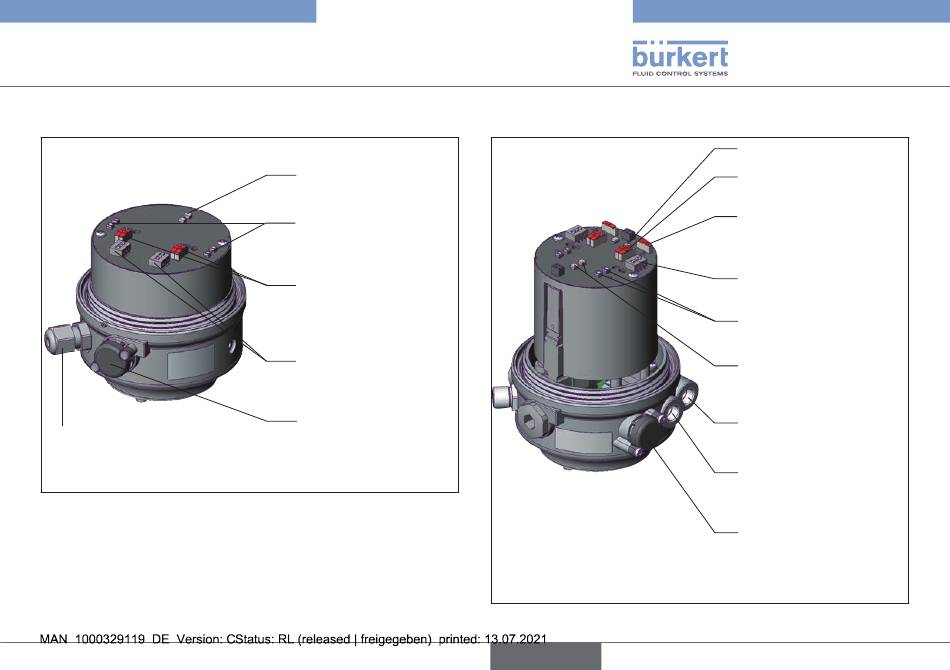

Fig. 1:
Aufbau Rückmeldekopf Typ 8685
LEDs Status
AS-Interface
LEDs Status Antrieb
AUF/ZU (Endstellung)
Schiebeschalter
Farbauswahl
Endstellung
DIP-Schalter
Auswahl RV50/70/110
Druckbegrenzu-
ngsventil (zum Schutz
vor zu hohem Innen-
druck im Fehlerfall)
5.4

Aufbau Steuerkopf Typ 8686

Ansicht ohne Klarsich-
thaube und Gehäusemantel:
Blindverschraubung
M16 x 1,5
Elektrischer Anschluss
Kabelverschraubung M12 x 1,5
oder Rundsteckverbinder M12 x 1
Fig. 2:
Aufbau Steuerkopf Typ 8686
deutsch
LED Status Steuerventil
Schiebeschalter
Farbauswahl Endstellung
Schiebeschalter
Steuerventil
(Serviceschalter)
DIP-Schalter
Auswahl RV50/70/110
LEDs Status Antrieb
AUF/ZU (Endstellung)
LEDs Status
AS-Interface
Steuerluftanschluss
(Beschriftung: 1)
Abluftanschluss
(Beschriftung: 3)
Druckbegrenzu-
ngsventil (zum Schutz
vor zu hohem Innen-
druck im Fehlerfall)
53
