5.5 Aufbau Adaptionsset für Antrieb
Typ 2036
9
8

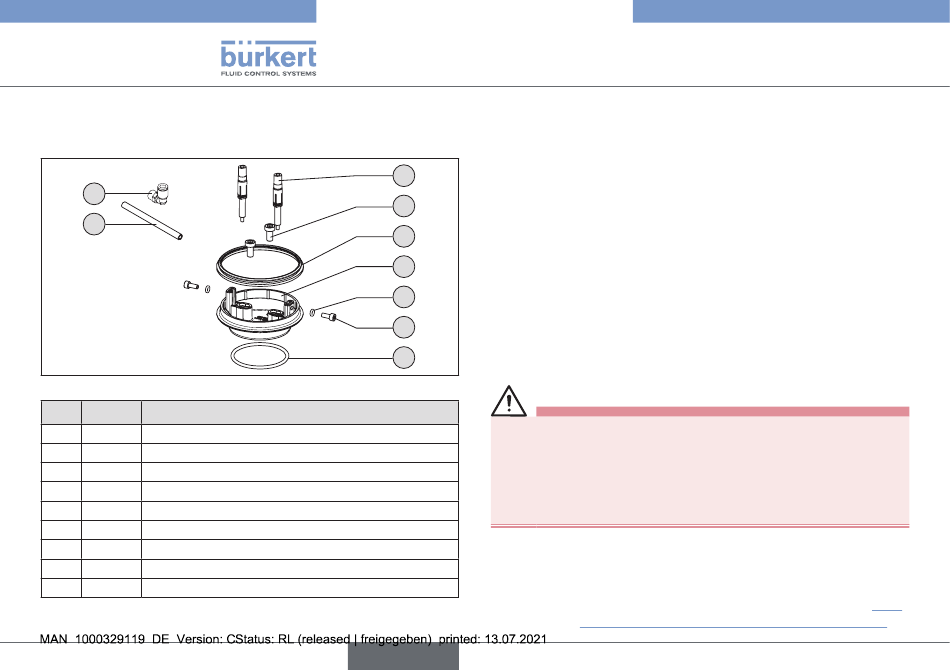

Fig. 3: Adaptionset für Typ 2036
Pos Menge Bezeichnung
1 1 Adaptionsgehäuse Robolux
2 6 Je 2 Stk. Schaltspindel RV50, RV70, RV110 kpl.
3 1 O-Ring 52 x 3 EPDM 75
4 1 Formdichtung
5 2 Zylinderschraube M6 x 12 A2 DIN 912
6 2 Zylinderschraube M4 mit Schaft
7 2 O-Ring 3,5 x 1,5 EPDM 70
8 2 Schlauch 280 mm
9 4 Winkelanschuss G1/8 SL6 Legris
Tab. 1: Stückliste Adaptionsset
54
6
6.1
2
Der Rückmeldekopf Typ 8685 und der Steuerkopf Typ 8686
sind konform zu den EU-Richtlinien entsprechend der
5
EU-Konformitätserklärung.
4
6.2
1
Die angewandten Normen, mit denen die Konformität mit den
EU-Richtlinien nachgewiesen wird, sind in der EU-Baumus-
7
terprüfbescheinigung und/oder der EU-Konformitätserklärung
6
nachzulesen.
3
6.3
WARNUNG!
Sonneneinstrahlung und Temperaturschwankungen können
Fehlfunktionen oder Undichtheiten bewirken.
▶ Das Gerät bei Einsatz im Außenbereich nicht ungeschützt
den Witterungsverhältnissen aussetzen.
▶ Darauf achten, dass die zulässige Umgebungstemperatur
nicht über- oder unterschritten wird.
Umgebungstemperatur 0...+55 °C
Schutzart I P65/IP67 nach EN 60529 (nur bei korrekt ange
deutsch
Typ 8685 / 8686

Technische Daten

TECHNISCHE DATEN
Konformität

Normen

Betriebsbedingungen

schlossenem Kabel bzw. Stecker und Buchsen und
bei Beachtung des Abluftkonzepts im Kapitel „8.3
Pneumatische Installation Steuerkopf Typ 8686".
