Typ 8685 / 8686
Elektrische Installation
→ Steuerkopf auf den Antrieb aufsetzen, dabei beachten:
- Blindstopfen oder Überdruckventil müssen auf der Seite der
pneumatischen Anschlüsse des Antriebs liegen.
- Die Kappen müssen in der Ausgangsposition sein. Wenn nicht:
die Kappen in Ausgangsposition bringen (siehe „Fig. 5").
- Die Schaltspindeln müssen in die Aussparungen auf der Unter-
seite des Steuerkopfs hineinfinden. Dabei dürfen die Kappen
auf den Schaltspindeln nicht verschoben werden.
→
Steuerkopf soweit auf das Adaptionsgehäuse schieben, dass
an der Formdichtung kein Spalt mehr sichtbar ist. Die Montage-
bohrung des Steuerkopfs fluchtet jetzt auf jeder Seite mit der
Vierkantmutter des Adaptionsgehäuses.
HINWEIS!
Durch ein zu hohes Drehmoment beim Einschrauben der
Befestigungsschraube oder durch fehlenden O-Ring kann
die Schutzart IP65/IP67 nicht sichergestellt werden.
▶ Die Befestigungsschraube darf nur mit einem maximalen
Drehmoment von 0,5 Nm ±0,1 Nm angezogen werden.
▶ Position des O-Rings prüfen.
→
Mit den zwei Befestigungsschrauben M4 und entsprechenden
O-Ringen den Steuerkopf auf dem Adaptionsgehäuse befes-
tigen (Drehmoment : 0,5 Nm ±0,1 Nm).
Nach Anlegen der Betriebsspannung ist der Steuerkopf in Betrieb.
→
Bevor das Gerät einsatzfähig ist müssen noch die Grundein-
stellungen (siehe Kapitel „10.3.1 Grundeinstellungen") am
Steuerkopf vorgenommen werden.
9.3 Gerätevariante AS-Interface
9.3.1 Elektrische Installation
Rückmeldekopf und Steuerkopf
Der elektrische Anschluss von Rückmeldekopf und Steuerkopf
erfolgt über Multipolkabel (M12-Rundsteckverbinder) und Flachk-
ableklemme. Der Rundstecker kann einfach mit der Flachkabelk-
lemme (siehe „Fig. 22") verbunden werden.
Schrauben
M12-Steck-
verbinder Abgang

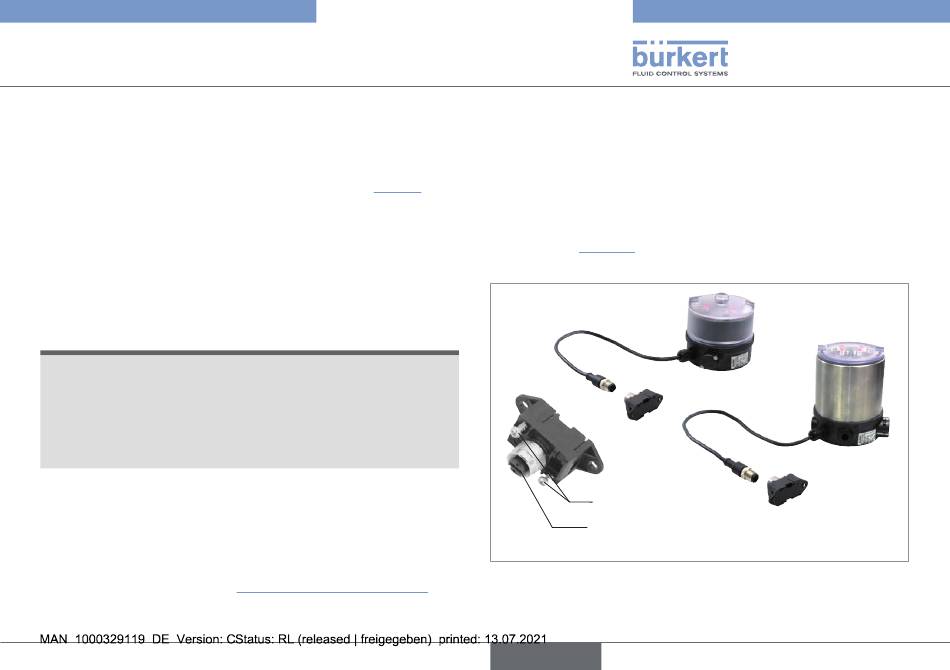

Fig. 22: Rückmeldekopf / Steuerkopf mit Multipolkabel und
Flachkabelklemme
