Typ 8685 / 8686
Bedienung und Anzeige
AS-Interface Busstatus
Schiebeschalter zur
Farbauswahl Endstellung
Antrieb 1
LEDs
Status Antrieb 1
(Endstellung)
DIP-Schalter
Antrieb 1

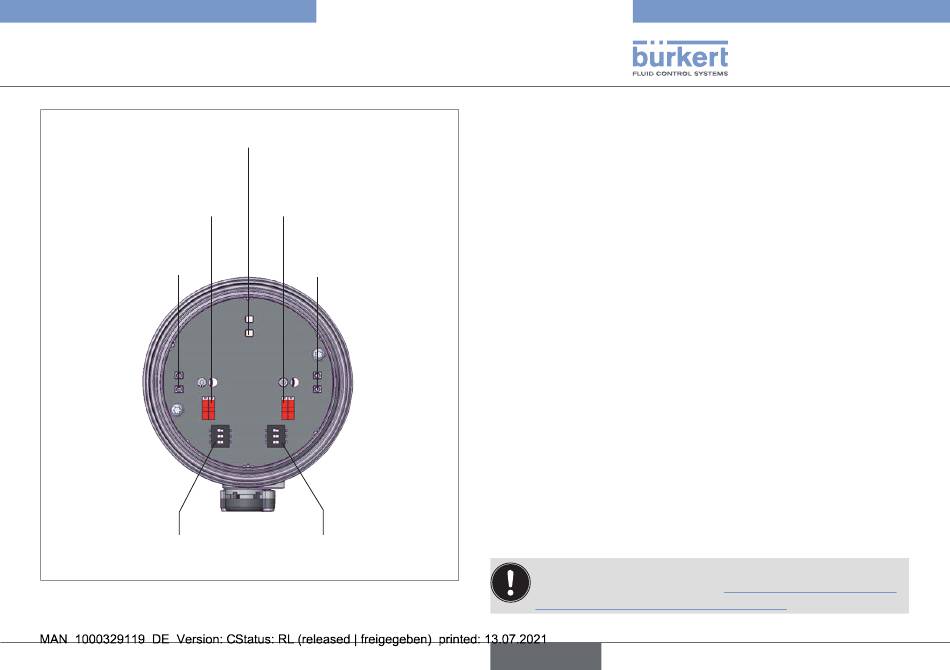

Fig. 27: Bedien- und Anzeigeelemente Rückmeldekopf AS-Interface
LEDs
Schiebeschalter zur
Farbauswahl Endstellung
Antrieb 2
LEDs
Status Antrieb 2
(Endstellung)
DIP-Schalter
Antrieb 2
10.2 Bedien- und Anzeigeelemente
Steuerkopf Typ 8686
Die nachfolgend aufgeführten Positionen sind für Antrieb 1 und 2
getrennt ausgeführt.
Die Gerätevariante 24 V DC und AS-Interface haben dieselbe
Anzeige- und Bedienplatine.
Die AS-Interface Busstatus LEDs sind bei der Gerätevariante
24 V DC entsprechend inaktiv.
Anzeigeelemente:
• AS-Interface Busstatus
• Status Antrieb (Endstellung)
• Status Steuerventil
Die Anzeigeelemente sind in Form einer LED ausgeführt.
Bedienelemente:
• DIP-Schalter zur Auswahl der Antriebsgröße RV50, RV70,
RV110
• Schiebeschalter zur Farbauswahl der Endstellung
• Schiebeschalter zur Direktansteuerung der Steuerventile
(Serviceschalter)
Wird die Klarsichthaube / der Gehäusemantel abges-
chraubt, sind die Hinweise in „Schritt 4: Klarsichthaube/
Gehäusemantel schließen" auf Seite 80 zu beachten.
