Die mechanische Kopplung ist beim Rückmeldekopf nach
diesen beiden Montageschritten bereits abgeschlossen. Beim
Steuerkopf muss zusätzlich noch der „Schritt 3: Montage
Pneumatische Verbindung - Antrieb montieren" vorgenommen
werden.
Nur Steuerkopf Typ 8686:
Schritt 3: Montage Pneumatische Verbindung - Antrieb
montieren
→
Schlauchsteckverbinder an den Steuerkopf und den Antrieb
schrauben.
→ Beiliegende Schläuche (2 x 280 mm) entsprechend dem Gerä-
teaufbau ablängen.
→
Mit den im Zubehörsatz mitgelieferten Schläuchen die
pneumatische Verbindung zwischen Steuerkopf und Antrieb
entsprechend der Steuerfunktion (SF) mit nachfolgender „Tab.
3: Übersicht pneumatische Verbindungen für Antriebsvarianten"
herstellen.
→ Bei Verwendung des Steuerkopfs auf einem Single-Antrieb nur
den Steuerluftausgang 2
1
einem Schlauch verbinden. Den Ausgang 2
verschließen.
62
und die linke Antriebskammer mit
am Steuerkopf
2
deutsch
Typ 8685 / 8686
Montage
Schläuche
Schlauchsteck-
verbinder

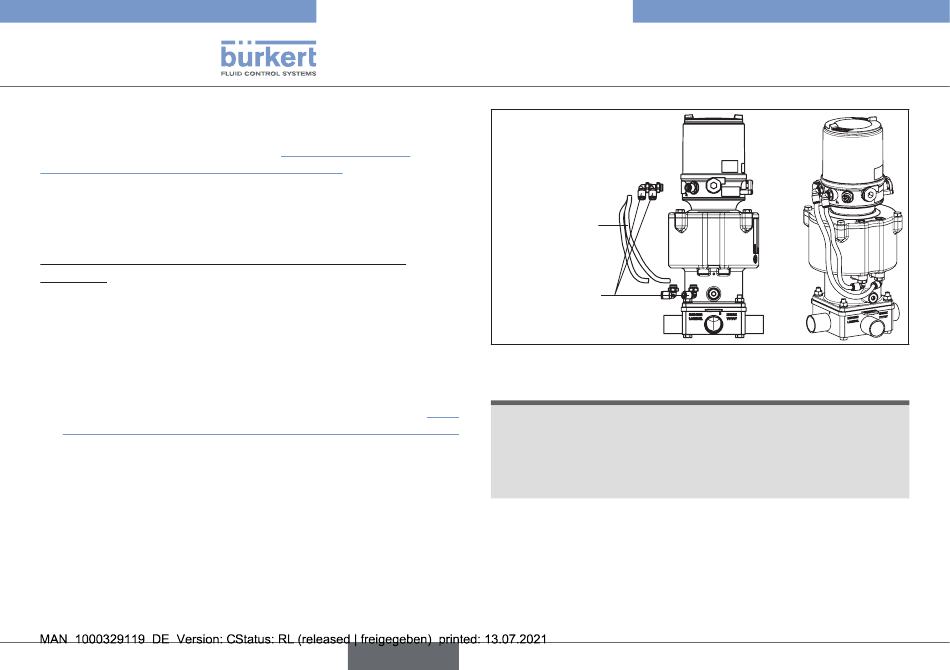

Fig. 12: Montage der pneumatischen Verbindungen
HINWEIS!
Beschädigung oder Funktionsausfall durch Eindringen von
Verschmutzung und Feuchtigkeit.
▶ Zur Einhaltung der Schutzart IP65/IP67 an den nicht
benötigten Steuerluftanschluss (bei SFA und SFB) eine
Abluftleitung in den trockenen Bereich montieren.
