Typ 8685 / 8686
→ Rückmeldekopf / Steuerkopf auf den Antrieb aufsetzen, dabei
beachten:
- Blindstopfen oder Überdruckventil müssen auf der Seite der
pneumatischen Anschlüsse des Antriebs liegen.
- Die Kappen müssen in der Ausgangsposition sein. Wenn
nicht: die Kappen in Ausgangsposition bringen (siehe „Fig.
5").
- Schaltspindeln müssen in die Aussparungen auf der Unterseite
des Rückmeldekopfs/Steuerkopfs hineinfinden. Dabei die
Kappen auf den Schaltspindeln nicht verschieben.
Aussparung
Schaltspindel
Typ 8686 Typ 8685
Typ 2036

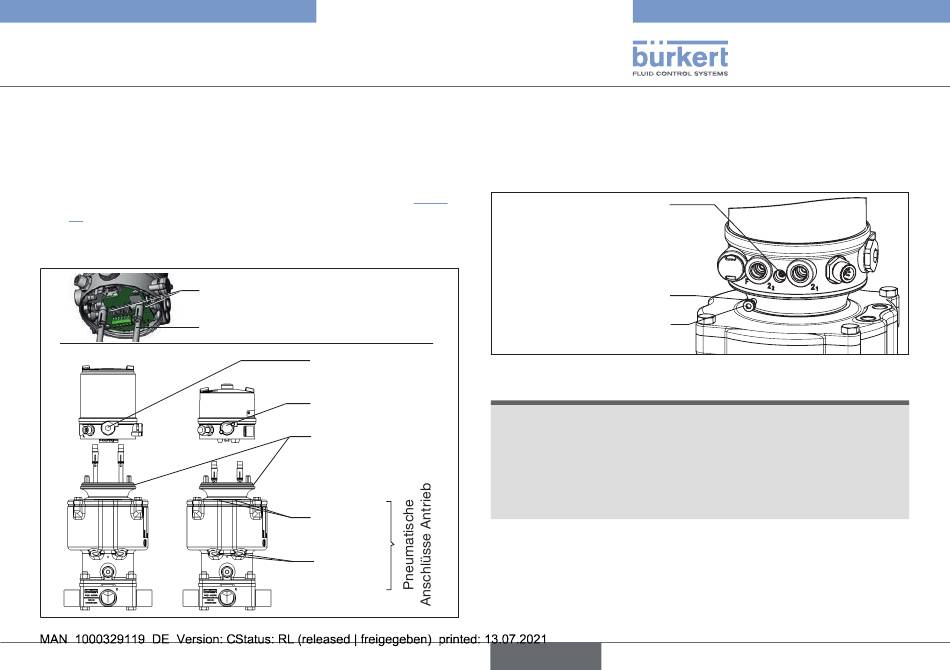

Fig. 10: Montage Rückmeldekopf/Steuerkopf
Montage
Blindstopfen
Überdruckventil
Formdichtung
Anschluss
SFB
Anschluss
SFA
→
Rückmeldekopf/Steuerkopf soweit auf das Adaptionsgehäuse
schieben, dass an der Formdichtung kein Spalt mehr sichtbar
ist. Die Montagebohrung des Rückmeldekopfs/Steuerkopfs
fluchtet jetzt auf jeder Seite mit der Vierkantmutter des
Adaptionsgehäuses.
Montagebohrung des
Rückmeldekopfs/
Steuerkopfs mit Vierkant-
mutter des Adaptions-
gehäuses konzentrisch
O-Ring 3,5 x 1,5
Befestigungsschraube
M4
Fig. 11: Befestigung Rückmeldekopf/Steuerkopf
HINWEIS!
Durch ein zu hohes Drehmoment beim Einschrauben der
Befestigungsschraube oder durch fehlenden O-Ring kann
die Schutzart IP65/IP67 nicht sichergestellt werden.
▶ Die Befestigungsschraube darf nur mit einem maximalen
Drehmoment von 0,5 Nm ±0,1 Nm angezogen werden.
▶ Position des O-Rings prüfen.
→ Mit den 2 Befestigungsschrauben M4 und entsprechenden
O-Ringen den Rückmeldekopf/Steuerkopf auf dem Adaptions-
gehäuse befestigen (Drehmoment: 0,5 Nm ±0,1 Nm).
