Typ 8685 / 8686
Technische Daten
6.4

Mechanische Daten

Abmessungen
Gehäusewerkstoff
Dichtwerkstoff
Hubbereich Ventilspindel
6.5

Typschild

Beispiel:
Betriebsspannung, Ansteuerung
bzw. AS-Interface-Profil
Typ
8686 AS-i S-7.A.E
2x single pilot 3,0
Pmax 7bar
Tamb 0 ... +55°C
Ser.-Nr. 001000
00XXXXXX
W14UN
Identnummer

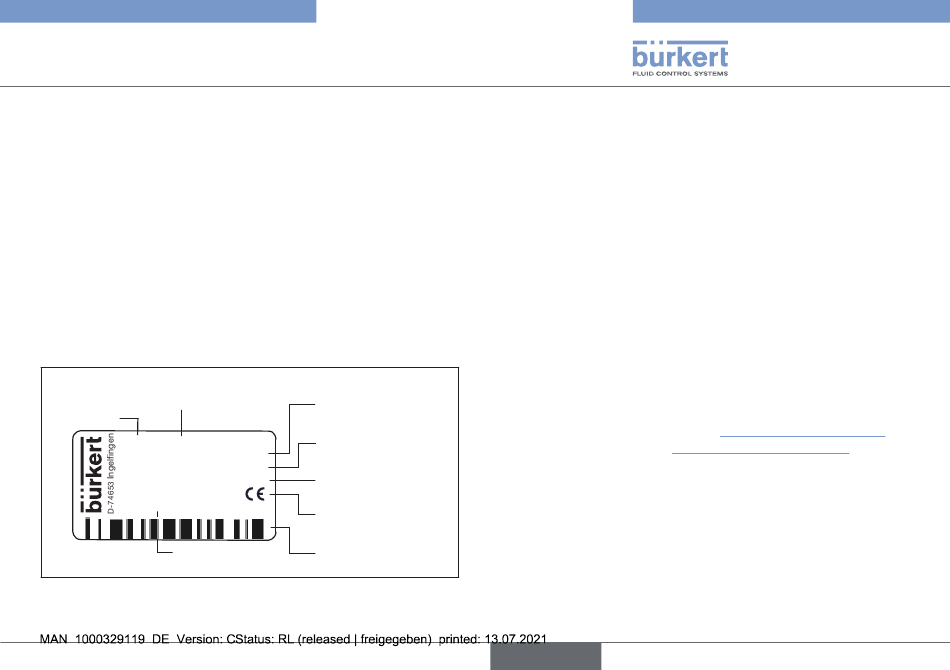

Fig. 4: Typschild Beispiel
siehe Datenblatt
PPS, PC, VA
a ußen EPDM
innen NBR
A ntriebsgröße RV50 6 mm
A ntriebsgröße RV70 9,5 mm
A ntriebsgröße RV110 13,5 mm
Steuerfunktion,
Steuerventil
Max. Betriebsdruck
Umgebungs-
temperatur
Seriennummer,
CE-Kennzeichnung
Barcode
6.6

Pneumatische Daten

Steuermedium
Staubgehalt Klasse 7
Wassergehalt Klasse 3
Ölgehalt Klasse X
Temperaturbereich
Steuermedium
Druckbereich
Steuermedium
Luftleistung Steuerventil
Anschlüsse
deutsch
n eutrale Gase, Luft
Qualitätsklassen nach ISO 8573-1
m ax. Teilchengröße 40 µm,
max. Teilchendichte 10 mg/m³
m ax. Drucktaupunkt –20 °C oder
min. 10 °C unterhalb der
niedrigsten Betriebstemperatur
max. 25 mg/m³
–10...+50 °C
6 ...7 bar
(nähere Angaben siehe Bedienung-
sanleitung Typ 2036 und
Kapitel „8.3 Pneumatische Instal-
lation Steuerkopf Typ 8686")
2 50 l /min (für Be- und Entlüftung)
N
(Q - Wert nach Definition bei Druck-
Nn
abfall von 7 auf 6 bar absolut)
S chlauchsteckverbinder Ø6 mm /
1/4"
Muffengewindeanschluss G1/8
