bürkert 8685 Bedienungsanleitung Seite 34

Schiebeschalter
Farbauswahl Endstellung
Antrieb 1
LEDs
Status Antrieb 1
(Endstellung)
DIP-Schalter
Antrieb 1

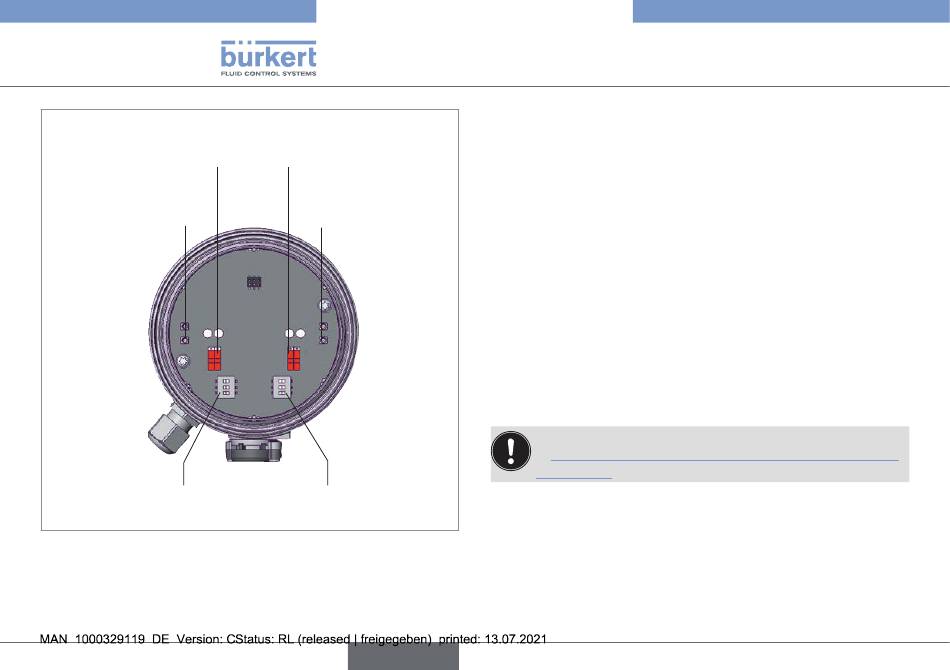

Fig. 26: Bedien- und Anzeigeelemente Rückmeldekopf 24 V DC
76
Schiebeschalter
Farbauswahl Endstellung
Antrieb 2
LEDs
Status Antrieb 2
(Endstellung)
DIP-Schalter
Antrieb 2
deutsch
Typ 8685 / 8686
Bedienung und Anzeige
10.1.2 Gerätevariante AS-Interface
Abgesehen von dem AS-Interface Busstatus sind die nach-
folgend aufgeführten Positionen für Antrieb 1 und 2 getrennt
ausgeführt.
Anzeigeelemente:
• AS-Interface Busstatus
• Status Antrieb (Endstellung)
Die Anzeigeelemente sind in Form einer LED ausgeführt.
Bedienelemente:
• DIP-Schalter zur Auswahl der Antriebsgröße RV50, RV70,
RV110
• Schiebeschalter zur Farbauswahl der Endstellung
Wird die Klarsichthaube abgeschraubt, sind die Hinweise
in „Schritt 4: Klarsichthaube/Gehäusemantel schließen"
auf Seite 80 zu beachten.
