Geri akış adaptörünün monte edilmesi
1. Bağlantı nipelini (Şek. 2, pos. 1), yassı conta
(A10 x 13,5) ile adaptöre (Şek. 2, pos. 2) vidalayın
ve sıkıştırın.
2. O-ringi (Şek. 2, pos. 3) oluğa geçirin.
1
2
3
458909-01_Pal

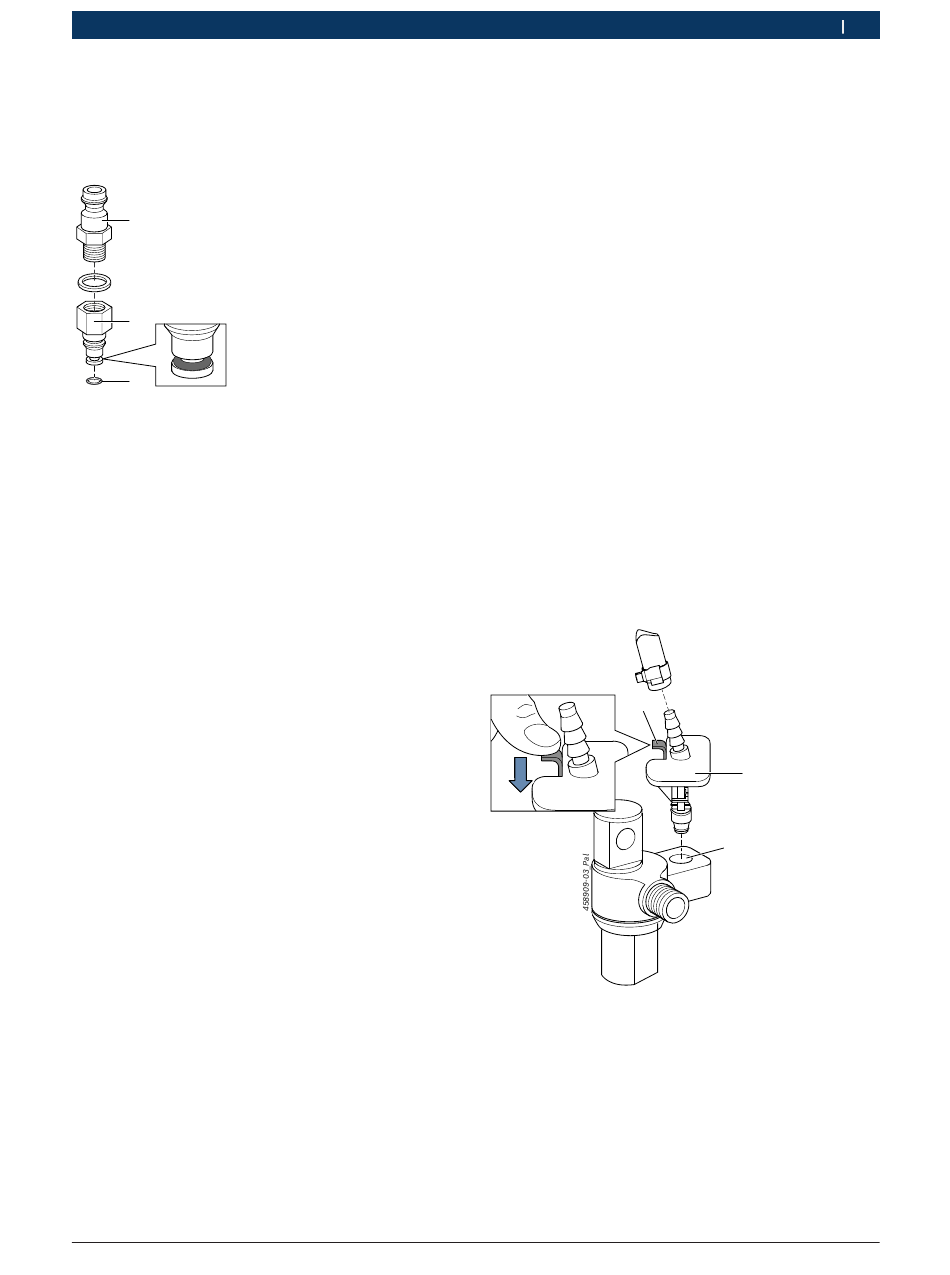

Şek. 2: Geri akış adaptörü 1 687 016 138 montajı
Robert Bosch GmbH
Ürün tanıtımı | 1 687 205 016 | 99
3.6.2 Delphi CRI için geri akış adaptörü
1 683 356 137
1 683 356 137 kodlu geri akış adaptörü (Şek.
3, poz. 1), 1 680 712 249 kodlu hortum hattı ve
1 680 712 289 kodlu hortum hattı üzerinden Delp-
hi CRI geri akış bağlantısı (Şek. 3, pos. 2) ile
EPS 200 / EPS 205 üzerindeki geri akış miktarı test
bağlantısını birleştirmektedir.
!
Kullanmadan önce geri akış adaptörünü ve O-ringi
hasarlara yönelik kontrol edin. Bozuk veya çatlamış
O-ringi değiştirin. O-ring üzerinden kopan parçalar
enjektöre veya EPS 200 / EPS 205 cihazına zarar
verir.
i
Kulakçık (Şek. 3, poz. 3) aşağı bastırılarak geri akış
adaptörü sabitlenir. Çıkarmak için kulakçığı yukarı
doğru çekin ve geri akış adaptörünü geri akış bağ-
lantısından çekerek çıkarın.
i
1 680 712 249 kodlu hortum hattı ve 1 680 712 289
kodlu hortum hattı, 1 687 010 399 kodlu aksesuar
setinin bir parçasıdır.
i
Birlikte teslim edilen kapaklar geri akış adaptörü-
nün tozdan korunarak depolanması için kullanılabi-
lir.
3
Şek. 3: Geri akış adaptörü 1 683 356 137
1 Geri akış adaptörü 1 683 356 137
2 Enjektörde geri akış bağlantısı
3 Kulakçık
tr
1
2
|
