3.4 Školení
Rozšiřovací sada 1 687 205 016 je určena pro zaško-
lený odborný personál se znalostmi obsluhy zařízení
EPS 200 / EPS 205 a se znalostmi zkoušky vstřikovačů
prováděné v servisech vznětových motorů. Je nutné
absolvovat školení "Zkoušení a opravy CRI a CRI Piezo"
ve školicím středisku AA. Pro vaši vlastní bezpečnost a
k zabránění poškození přístroje způsobenému nespráv-
nou obsluhou je třeba si podrobně přečíst a dodržovat
provozní návod.
3.5 Obsah dodávky
Označení
1x Adaptér zpětného vedení pro vstřikova-
če Delphi
1x Adaptér zpětného vedení pro vstřikova-
če Delphi
Sada dílů pro adaptér zpětného chodu pro
Siemens/VDO/Continental s
R 1x adaptér
R 1x spojovací vsuvka
R 1 x plochý těsnicí kroužek A10 x 13,5
R 1x O-kroužek 3,5 x 1,25
1x adaptérové vedení pro vstřikovače Denso
1x adaptérové vedení pro vstřikovače Denso
1x adaptérové vedení pro vstřikovače Delphi 1 684 465 808
Robert Bosch GmbH
3.6
3.6.1
Adaptér zpětného vedení 1 687 016 138 (Obr. 1,
pol. 1) spojuje zpětné vedení u Siemens/VDO/Conti-
nental CRI Piezo (Obr. 1, pol. 2) hadicovým vedením
1 680 712 289 se zkušebním připojením pro zpětné
množství u EPS 200 / EPS 205.
!
Před použitím adaptéru zpětného vedení zkon-
trolujte, zda není poškozen O-kroužek. Defekt-
ní nebo porézní O-kroužek vyměňte. Uvolně-
né části O-kroužku poškozují vstřikovač nebo
EPS 200 / EPS 205.
Objednací číslo
1 683 356 137
i
Adaptér zpětného vedení zajistěte pojistnou svor-
kou (Obr. 1, pol. 3). Pojistná svorka je dodávána
1 683 356 138
společně se vstřikovačem.
1 687 016 138
i
Hadicové vedení 1 680 712 289 je obsaženo v sadě
příslušenství 1 687 010 399.
1 684 465 800
1 684 465 801
3

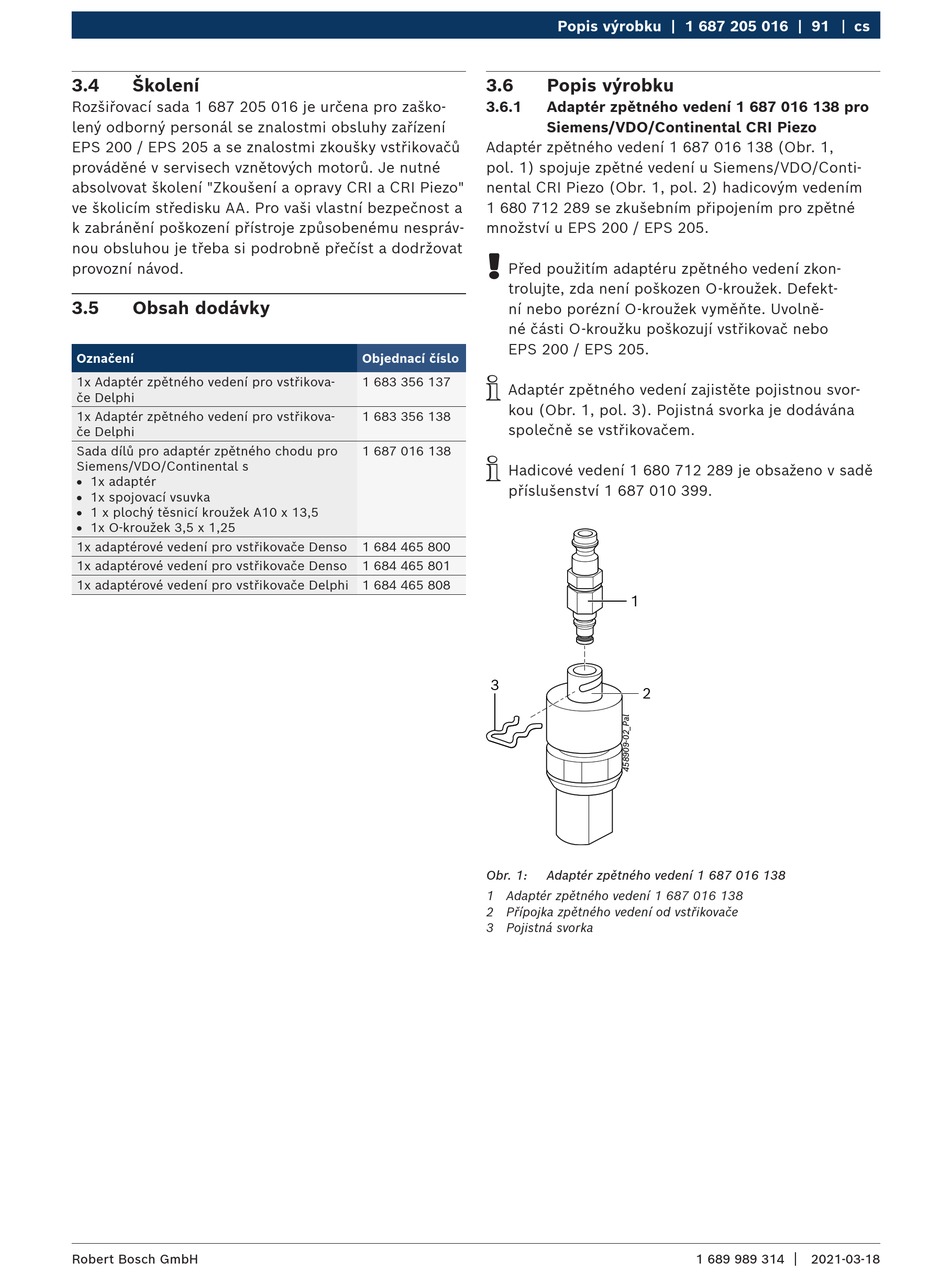

Obr. 1:
1 Adaptér zpětného vedení 1 687 016 138
2 Přípojka zpětného vedení od vstřikovače
3 Pojistná svorka
Popis výrobku | 1 687 205 016 | 91
Popis výrobku
Adaptér zpětného vedení 1 687 016 138 pro
Siemens/VDO/Continental CRI
1
2
Adaptér zpětného vedení 1 687 016 138
1 689 989 314
cs
Piezo xxxx
|
