Montáž adaptéru zpětného vedení
1. Našroubujte a utáhněte spojovací vsuvku (Obr. 2,
pol. 1) s plochým těsnicím kroužkem (A10 x 13,5)
do adaptéru (Obr. 2, pol. 2).
2. O-kroužek (Obr. 2, pol. 3) vsuňte do drážky.
1
2
3
458909-01_Pal

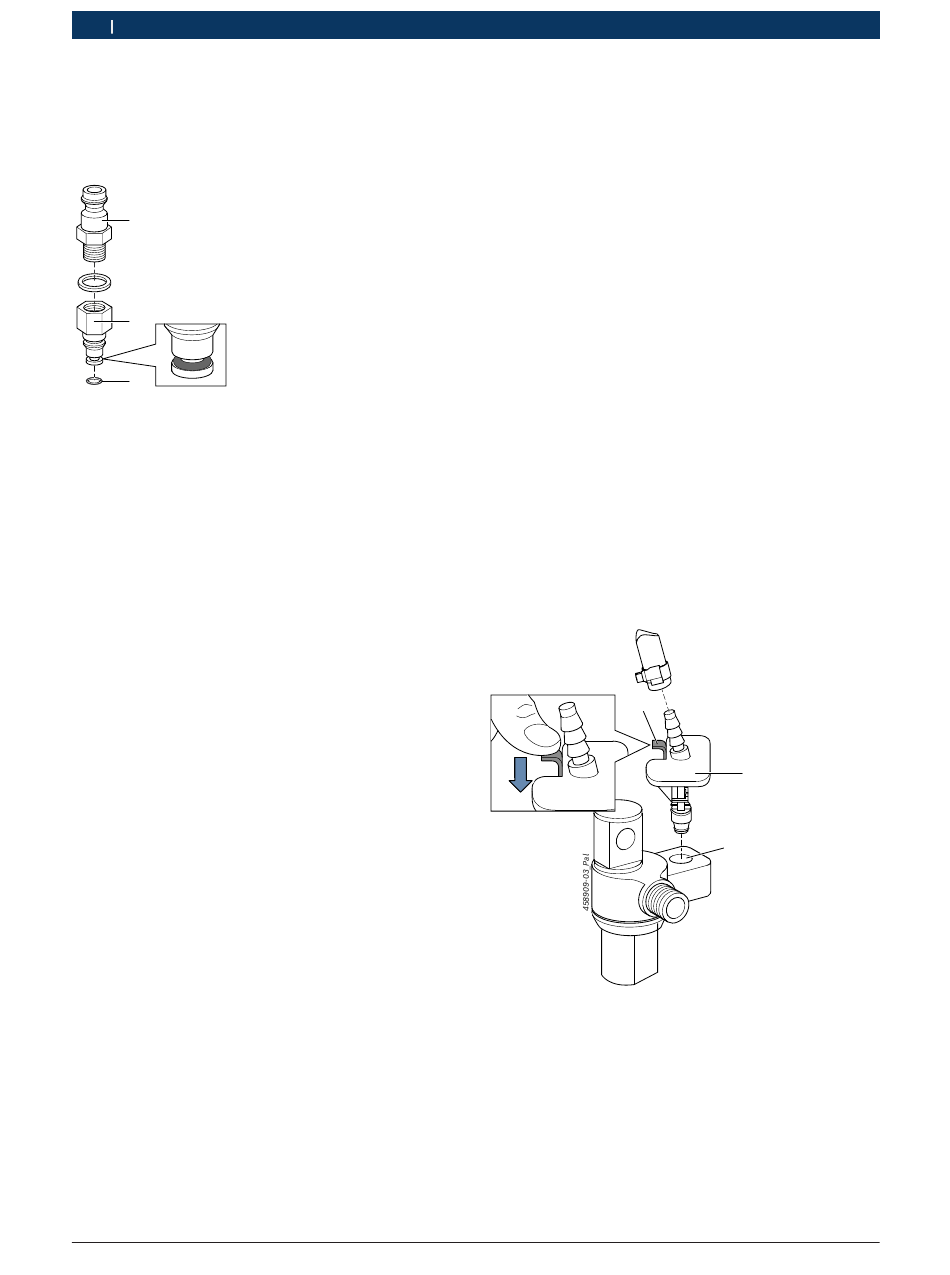

Obr. 2: Montáž adaptéru zpětného vedení 1 687 016 138
|
1 689 989 314 2021-03-18
3.6.2 Adaptér zpětného vedení 1 683 356 137 pro
Delphi CRI
Adaptér zpětného vedení 1 683 356 137 (Obr. 3,
pol. 1)spojuje zpětné vedení od Delphi CRI (Obr.
3, pol. 2) prostřednictvím hadicového vedení
1 680 712 249 a hadicového vedení 1 680 712 289
se zkušebním připojením pro zpětné množství u
EPS 200 / EPS 205.
!
Před použitím adaptéru zpětného vedení zkon-
trolujte, zda není poškozen O-kroužek. Defekt-
ní nebo porézní O-kroužek vyměňte. Uvolně-
né části O-kroužku poškozují vstřikovač nebo
EPS 200 / EPS 205.
i
Sklopením lamely (Obr. 3, pol. 3) se adaptér zpět-
ného vedení zajistí. Za účelem ostranění táhněte
lamelu směrem nahoru a adaptér zpětného vedení
vytáhněte z přípojky zpětného vedení.
i
Hadicové vedení 1 680 712 249 a hadicové vedení
1 680 712 289 je obsaženo v sadě příslušenství
1 687 010 399.
i
Dodané krytky mohou být použity pro bezprašné
skladování adaptérů zpětného vedení.
3
Obr. 3: Adaptér zpětného vedení 1 683 356 137
1 Adaptér zpětného vedení 1 683 356 137
2 Přípojka zpětného vedení od vstřikovače
3 Lamela
1
2
