pt 58 | 1 687 205 016 | Descrição do produto

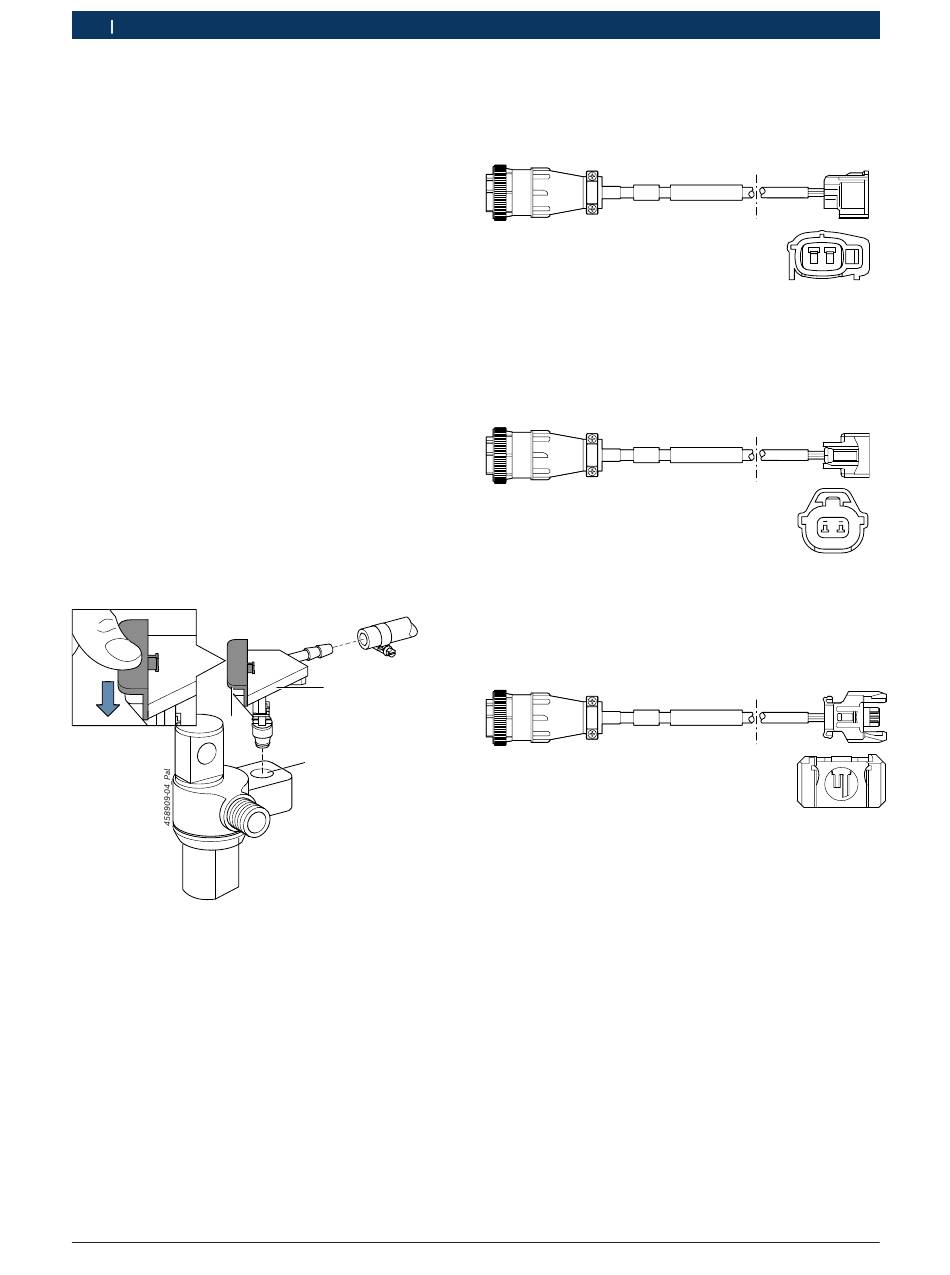

3.6.3 Adaptador de retorno 1 683 356 138 para
Delphi CRI
O adaptador de retorno 1 683 356 138 (Fig. 4, pos. 1)
conecta o retorno do Delphi CRI (Fig. 4, pos. 2)
através do cabo de mangueira 1 680 712 249 e atra-
vés do cabo de mangueira 1 680 712 289 com o
cabo de verificação para a quantidade de retorno ao
EPS 200 / EPS 205.
!
Antes do uso do adaptador de retorno, verificar o
o-ring quanto a danos. Substituir o-ring com defeito
ou frágil. Peças soltas do o-ring podem danificar o
injetor ou o EPS 200 / EPS 205.
i
Ao pressionar a aba (Fig. 4, pos. 3) para baixo, o
adaptador de retorno é fixado. Para remover, puxar
a aba para cima e retirar o adaptador de retorno da
conexão de retorno.
i
A mangueira 1 680 712 249 e a mangueira
1 680 712 289 estão inclusas no conjunto de aces-
sórios 1 687 010 399.
i
As tampas de cobertura fornecidas podem ser uti-
lizadas para armazenar os adaptadores de retorno
sem acumular poeira.
3
Fig. 4: Rücklaufadapter 1 683 356 138
1 Adaptador de retorno 1 683 356 138
2 Conexão de retorno do injetor
3 Aba
|
1 689 989 314 2021-03-18
3.6.4
O cabo adaptador 1 684 465 800 conecta a cone-
xão elétrica do Denso CRI com a conexão X20 do
EPS 200 / EPS 205.
Fig. 5:
3.6.5
O cabo adaptador 1 684 465 801 conecta a cone-
xão elétrica do Denso CRI com a conexão X20 do
EPS 200 / EPS 205.
Fig. 6:
3.6.6
O cabo adaptador 1 684 465 808 conecta a cone-
xão elétrica do Delphi CRI com a conexão X20 do
EPS 200 / EPS 205.
1
2
Fig. 7:
Cabo adaptador 1 684 465 800 para Denso CRI
FD 1 684 465 800
Cabo adaptador 1 684 465 800
Cabo adaptador 1 684 465 801 para Denso CRI
FD 1 684 465 801
Cabo adaptador 1 684 465 801
Cabo adaptador 1 684 465 808 para Delphi CRI
FD 1 684 465 808
Cabo adaptador 1 684 465 808
458909-05_Pal
458909-06_Pal
458909-07_Pal
1
2
