LFP Cubic

Variante mit vier Schaltausgängen

Q1/2/3/4

1000 mm

Pfeil-Tasten:

zum Navigieren im Menü und um Werte zu verändern

Set-Taste:

zum Speichern und Bestätigen

Esc-Taste:

zum schrittweise Verlassen des Bedienmenüs

1.7 Montage Koaxialrohr

Siehe Betriebsanleitung für das Koaxialrohr (8015674).

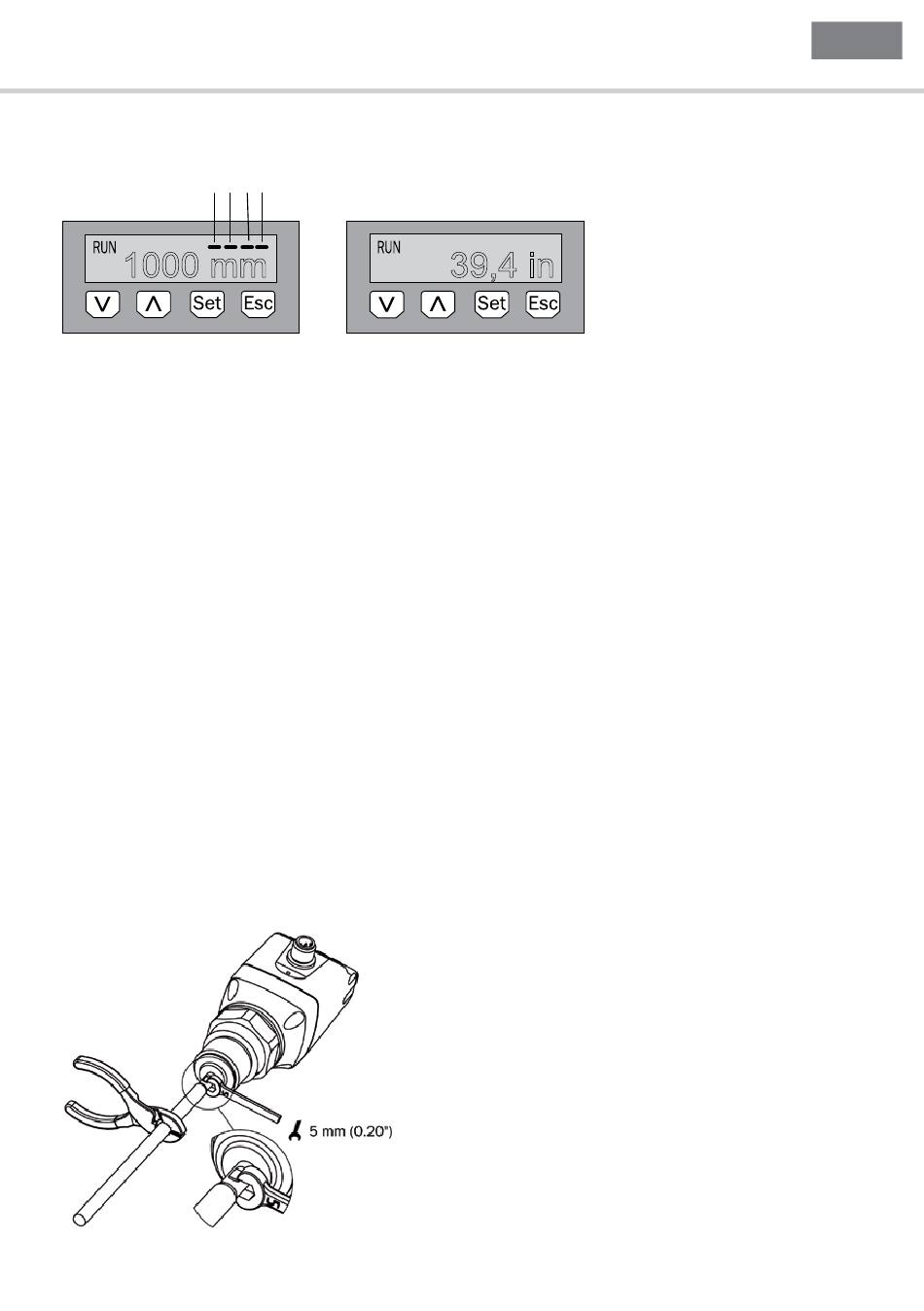

1.8 Sondenstab/Seilsonde kürzen oder tauschen

Sollte die Stabsonde oder Seilsonde für den Einsatz zu lang sein, so kann diese auf die Behälterhöhe

gekürzt werden. Das Mindestmaß der Sondenlänge von 100 mm darf hierbei nicht unterschritten

werden.

Ablauf: Stabsonde bzw. Seilsonde um das gewünschte Maß kürzen. Bitte die neue Sondenlänge wie

in Kapitel „5.4 Parametrierung der Sondenlänge" beschrieben im LFP einstellen. Bitte stellen Sie

sicher, dass diese Korrektur der Sondenlänge entspricht, da ein falscher Wert im Menü Length sich

direkt auf die Messgenauigkeit auswirkt und zu Störungen führen kann. Die Sondenlänge L ist im

Kapitel „9.8 Maßzeichnungen" definiert.

Beim LFP Cubic kann der Sondenstab bzw. die Seilsonde getauscht werden. Bitte verwenden sie

geeignetes Werkzeug. Bei starken Anlagenvibrationen ist die Sonde mit Schraubensicherungslack zu

sichern.

1 LFP-Füllstandsensor

39,4 in
