SICK TDR Betriebsanleitung Seite 7

LFP Cubic
Grafik 3
Behälterschweißnähte können die Messgenauigkeit beeinflussen.
8014825/YE12/2014-09-15 © SICK AG • Füllstandsensoren • Deutschland • Alle Rechte vorbehalten
1 LFP-Füllstandsensor
Betriebsanleitung

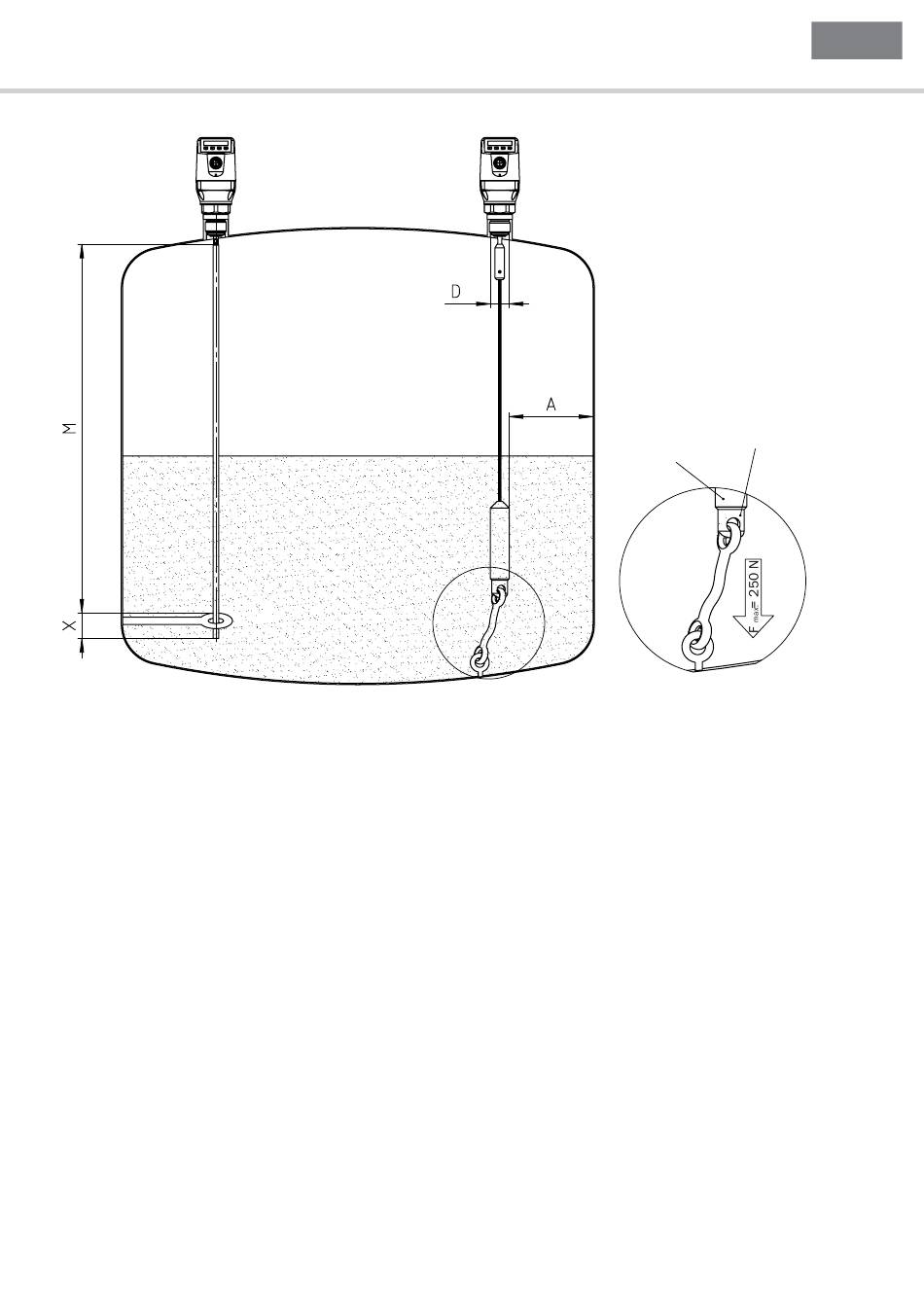

Befestigung Monosonde
M = Messbereich
X = In diesem Bereich
keine Messung möglich
Seilsonde im metallischen Behälter
Einbau im Stutzen:
D ≥ DN 25
Abstand Behälterwand/ Behälterboden:
A ≥ 50 mm
Abstand zu Behältereinbauten
≥ 100mm
Halter-Seilabspannung
Seil-Gewicht
D
7
